Wiiboox Reeyee X5 — ручной 3D-сканер

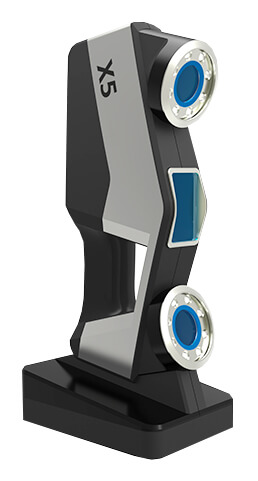

Wiiboox Reeyee X5 — ручной лазерный 3D-сканер для оцифровки объектов с габаритами от 100 до 8000 мм. Шесть лазерных блоков класса II и три камеры снимают до 350 000 замеров в секунду, а погрешность составляет 0,020 мм + 0,025 мм/м — уровень, достаточный для контроля оснастки, крупных деталей и элементов конструкций. Сканер весит меньше килограмма и работает на расстоянии около 300 мм от поверхности, поэтому оператор свободно обходит объект: стол, станок, кузов или фрагмент интерьера. Подключение выполняется по USB 3.0, обработка данных идёт в программе DigiMetric под Windows 10, а результат сохраняется в STL, OBJ, PLY, ASC, FBX, MA и DAE. Данные передаются на компьютер в реальном времени, поэтому оператор сразу видит пробелы в модели и закрывает их на месте. Текстура не записывается — модель монохромная, зато геометрия крупных объектов получается полной и связной без маркеров и подставок.

Назначение и сферы применения

X5 создан для крупных объектов, которые не поставишь на настольный поворотный стол. Инженеры оцифровывают станочную оснастку, пресс-формы, корпусные детали, элементы машин и механизмов для реверс-инжиниринга и ремонта: по готовной модели восстанавливаются чертежи и изготавливаются запасные части. Контрольные службы сравнивают геометрию сварных металлоконструкций и монтажных узлов с проектом, фиксируя отклонения до монтажа. В архитектуре и дизайне интерьеров сканер снимает лепнину, фасадные элементы и мебельные комплекты для последующего воспроизведения. Кузовные мастерские оценивают геометрию панелей после ремонта. Диапазон от 100 мм до 8 метров позволяет работать и с мелкими деталями, и с крупногабаритными изделиями одним устройством, без смены оборудования. Вес 0,95 кг и компактные габариты 130×90×310 мм делают сканер удобным и для выездных работ на объекте заказчика. В энергетике и на производстве сканер фиксирует состояние оборудования до и после ремонта: цифровая история машины упрощает последующие обслуживания.

Технология и принцип работы

В X5 сочетаются лазерная триангуляция и фотограмметрия: шесть лазерных блоков класса II проецируют на объект перекрещивающиеся линии, а три камеры разрешением 3,1 Мп фиксируют отражение и добавляют фотографические данные для связности модели. Скорость до 350 000 замеров в секунду позволяет вести съёмку плавными движениями без потери кадров. Рабочее расстояние около 300 мм комфортно для руки оператора при любой ориентации сканера. Погрешность описывается формулой 0,020 мм + 0,025 мм/м: на метровом объекте она составляет около 0,05 мм, что достаточно для большинства производственных задач. Данные обрабатываются в программе DigiMetric: она собирает облако точек, строит сетку и экспортирует STL, OBJ, PLY, ASC, FBX, MA и DAE. Поворотный стол не поддерживается — ручному сканеру он и не нужен, объект остаётся на месте, а двигается оператор. Форматы DAE и MA открываются в графических редакторах, а ASC — в инженерных расчётных пакетах, поэтому данные встраиваются в любой рабочий процесс.

Характеристики Wiiboox Reeyee X5

Основные параметры сканера сведены в таблицу. Диапазон размеров объектов от 100 до 8000 мм покрывает большинство производственных сценариев без привлечения второй системы. Для каждого диапазона указана своя точность, поэтому при выборе стоит отталкиваться от габаритов типовых изделий.

Поставка, сервис и альтернативы

Wiiboox поставляется под заказ, сервис наш: инженеры LUWAM проводят ввод в эксплуатацию, обучение работе в DigiMetric, калибровку и ремонт. Компактные размеры и вес 0,95 кг делают сканер удобным для выездных работ — устройство перевозится в обычном кейсе вместе с ноутбуком. Сроки и цену уточняйте у менеджера. Если ваши задачи ближе к предметной оцифровке средних объектов, посмотрите беспроводной Revopoint MIRACO — он снимает и геометрию, и цвет; для метрологических отчётов по крупным объектам подойдут лазерные системы классом выше. Инженеры помогут подобрать конфигурацию под ваши поверхности, габариты изделий и требуемую точность, а также организуют демонстрацию на ваших деталях до покупки. Сравнение характеристик с аналогами поможет провести наш инженер — консультация бесплатна.

Частые вопросы

Какие объекты можно сканировать X5?
Изделия размером от 100 до 8000 мм: оснастку, пресс-формы, металлоконструкции, элементы интерьеров и кузовные панели.

Записывает ли сканер цвет и текстуру?
Нет, модель получается монохромной; камеры используются для повышения плотности и точности данных, а не для съёмки цвета.

Насколько точен ручной сканер?
Погрешность составляет 0,020 мм + 0,025 мм/м: на изделии длиной один метр это около 0,05 мм, что достаточно для производственного контроля.

Нужен ли поворотный стол?
Не поддерживается и не требуется: оператор сам обходит объект, сканер работает в любом положении без потери данных.

Какой компьютер необходим?
Ноутбук или ПК под Windows 10 с портом USB 3.0 и дискретной графикой — поток из 350 000 замеров в секунду требует запаса производительности.

Кто обслуживает устройство?
Поставка под заказ, сервис наш: пусконаладку, калибровку, обучение и ремонт выполняют специалисты LUWAM.

Wiiboox Reeyee X5 — ручной сканер для крупных объектов. Сравните его с беспроводной моделью Revopoint MIRACO, другие системы — в каталоге 3D-сканеры, а задачи производственного контроля — в материале 3D-сканер для контроля качества. Демонстрацию оборудования можно посетить в шоуруме — запись на странице https://luwam.ru/3d-skaner-moskva/ .
