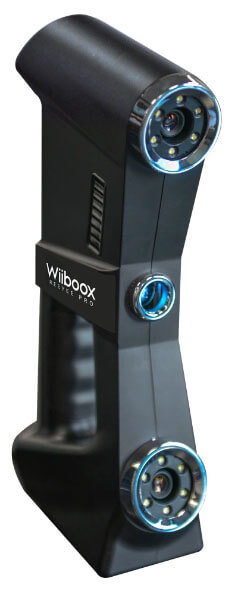

Wiiboox Reeyee Pro — ручной 3D-сканер

Wiiboox Reeyee Pro — ручной 3D-сканер китайского бренда с тремя камерами по 3,1 Мп и структурированной подсветкой. Точность оцифровки достигает 0,05–0,1 мм, скорость — до 550 000 замеров в секунду, а рабочая зона простирается от объектов 0,2×0,2×0,2 м до сцен объёмом 3×3×3 м. Сканер захватывает цвет и текстуру, что важно для презентаций, каталогов и оцифровки культурных ценностей. Wiiboox — нишевый производитель: прибор поставляется под заказ, а сервис мы берём на себя. Обзор поможет понять, насколько сканер впишется в ваши процессы, ещё до оформления заказа.

Три камеры и структурированная подсветка

Ключевая особенность Reeyee Pro — три сенсора разрешением 3,1 Мп каждый. Схема с тремя камерами точнее восстанавливает геометрию на сложных участках: острых кромках, тонких рёбрах и поверхностях с переменным коэффициентом отражения. Проектор структурированного света накладывает на объект картину полос, камеры фиксируют её искажение, и программа пересчитывает смещения в облако точек со скоростью до 550 000 замеров в секунду.

Заявленная точность составляет от 0,05 до 0,1 мм в зависимости от режима и габаритов объекта. Для ручного класса это уверенные значения: данных хватает для реверс-инжиниринга, контроля формы и подготовки моделей к печати. Рабочее расстояние 400 мм позволяет держать комфортную дистанцию и не упираться в деталь рукой при обходе сложных участков.

Данные с трёх камер обрабатываются в едином алгоритме, поэтому оператору не приходится выбирать между скоростью и качеством вручную: плотный поток замеров уже на этапе захвата даёт гладкую сетку. Артефакты, характерные для двухкамерных схем на тонких рёбрах, заметно ослабевают или уходят совсем.

От миниатюры до трёхметровой сцены

Диапазон рабочих зон — от 0,2×0,2×0,2 до 3×3×3 м — редкая гибкость для ручного прибора. Мелкие объекты сканируются вблизи с максимальной детализацией, крупные — с отступа: корпус оборудования, элемент интерьера или скульптура оцифровываются за одну сессию без смены оптики. Захват цвета и текстуры превращает облако точек в реалистичную модель для визуализации, каталогов и архивов.

Цветовая информация выручает и в инспекции: по текстуре сразу видно царапины, сколы и следы инструмента, которые на «голой» геометрии приходится искать измерениями. Для отчётов и паспортов объектов текстурированная модель выглядит убедительнее полигональной сетки без цвета. Крупные объекты удобнее сканировать вдвоём: один оператор ведёт сканер, второй контролирует покрытие на экране.

Поворотный стол не поддерживается: Reeyee Pro рассчитан на работу с рук. Для конвейерной оцифровки однотипных мелких изделий рабочее место стоит дополнить настольной системой. Сравнение ручных и настольных подходов к задаче — в подборке сканеров для реверс-инжиниринга.

Характеристики Wiiboox Reeyee Pro

Основные параметры прибора сведены в таблицу согласно технической документации производителя.

Программное обеспечение DigiMetric

Управляет сканированием пакет DigiMetric: он собирает кадры, сшивает их в общую систему координат, строит полигональную модель и экспортирует результат в STL, OBJ, WRL, PLY, TXT, XYZ, ASC и другие форматы. Такой список закрывает и инженерные CAD, и пакеты трёхмерной графики, и системы подготовки к печати. Поддерживаются 64-разрядные Windows 7 и Windows 10, подключение выполняется через USB 3.0.

Развёртывание на объекте занимает минимум времени: установка программы, подключение сканера по USB 3.0, краткая калибровка — и можно снимать. Для выездных бригад имеет смысл завести отдельный ноутбук с уже настроенным окружением, чтобы не тратить время на установку ПО на площадке. Сам сканер весит 0,7 кг при габаритах 280×130×50 мм — один из самых лёгких ручных приборов своего класса, оператор быстро привыкает к весу и балансу.

В упаковке 320×180×150 мм и весом 3 кг брутто прибор перевозится как обычный инструмент. Поставка выполняется под заказ, а сервисное сопровождение и обновления программного обеспечения мы берём на себя — от диагностики до замены комплектующих. Wiiboox — нишевый китайский производитель, поэтому прозрачные условия поддержки особенно важны для планирования производства.

Частые вопросы

Какой максимальный размер объекта?
Рабочая зона до 3×3×3 м: за один сеанс оцифровываются крупногабаритные объекты при постепенном обходе с рук. Минимальная зона 0,2×0,2×0,2 м предназначена для мелких предметов с высокой детализацией.

Сканирует ли прибор цвет и текстуры?
Да, захват цвета включён: на выходе получается текстурированная модель, пригодная для визуализации, каталогов и презентаций без ручной раскраски.

Какая точность у Reeyee Pro?
От 0,05 до 0,1 мм в зависимости от режима и размера объекта. Для реверса, печати и контроля формы этого достаточно; итоговое качество зависит и от подготовки поверхности — матирование ускоряет работу.

Можно ли подключить поворотный стол?
Поворотный стол не поддерживается — прибор рассчитан на ручной обход объекта. Автоматизация конвейерных задач решается добавлением настольной системы рядом с ручным сканером.

Какими форматами обменивается сканер?
Экспорт в STL, OBJ, WRL, PLY, TXT, XYZ, ASC и другие форматы — этого хватает инженерам, дизайнерам и специалистам по аддитивной печати. Формат выбирается под целевую программу, конвертация не требуется.

Как заказать и что с сервисом?
Поставка под заказ, сервисное сопровождение наше; по нишевым брендам комплектацию и сроки подтверждаем на этапе счёта. Условия гарантии — на странице гарантии и ремонта.

Итог: Wiiboox Reeyee Pro — лёгкий ручной сканер с широким диапазоном рабочих зон и захватом текстур. Сравните его с Revopoint MIRACO и другими моделями в каталоге 3D-сканеров. Консультации по срокам поставки: https://luwam.ru/3d-skaner-moskva/
