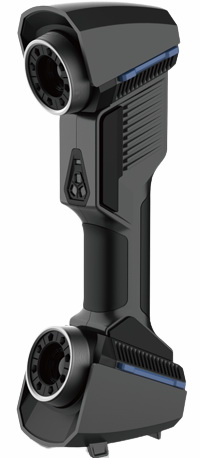

Wiiboox Reeyee DS Pro — ручной лазерный сканер

Wiiboox Reeyee DS Pro — ручной лазерный 3D-сканер китайского бренда Wiiboox для промышленности, реверс-инжиниринга и контроля качества. Точность одиночного измерения достигает 0,02 мм, объёмная точность — 0,02 + 0,03 мм/м в стандартном режиме и 0,02 + 0,015 мм/м при работе с фотограмметрией. Сканер развивает скорость до 1 850 000 точек в секунду и сканирует металл без матирования благодаря синему лазеру. Зона охвата 600×550 мм и глубина резкости 170–680 мм позволяют оцифровывать как мелкие детали, так и крупногабаритные узлы без потери скорости. Прибор весит всего 0,84 кг и подключается по USB 3.0. Мы поставляем Reeyee DS Pro под заказ, сервис выполняем силами инженеров LUWAM.

Синий лазер и три режима лучей

Оптическая схема Reeyee DS Pro построена на синем лазере, который меньше рассеивается на металле и тёмных поверхностях, чем красный, и даёт более чистую кромку на сварных швах и фасках. В стандартном режиме сканер проецирует набор из 26 линий и одного синего лазера с 13 пересекающимися лучами — это режим максимальной скорости. Для тонких рёбер и мелких элементов предусмотрен режим пяти параллельных лучей, а для максимально детального промера — одиночный луч. Две камеры следят за триангуляцией, а поле зрения 300–700 мм в сочетании с глубиной резкости 170–680 мм избавляет оператора от постоянной подстройки дистанции: сканер уверенно держит объект при перемещении руки.

Режим фотограмметрии для крупных объектов

Отдельное преимущество — встроенный режим фотограмметрии. В нём сканер снимает кодированные точки, покрывающие объект, и строит глобальную систему координат, к которой привязываются отдельные проходы лазера. Это резко повышает точность на крупногабаритных деталях: объёмная погрешность снижается до 0,02 + 0,015 мм/м, а накопление ошибки по краям зоны сканирования практически исчезает. Рабочее расстояние в этом режиме — 200 мм против 300 мм в стандартном. Для каркасов, станочных станин, автомобильных панелей и крупногабаритных узлов такая схема заменяет громоздкие трекеры. Сравнение подходов к выбору ручных систем — в обзоре EinScan или FreeScan.

Требования к рабочей станции

Для уверенной работы с потоком в 1,85 миллиона точек в секунду нужна производительная станция: процессор уровня Intel Core i7-8700 и выше, видеокарта NVIDIA GTX 1080 и выше, более 32 ГБ оперативной памяти и Windows 10. Подключение — по USB 3.0, длина кабеля позволяет работать в радиусе нескольких метров от системного блока. Такие требования стандартны для профессиональных ручных лазерных сканеров: экономия на станции приводит к пропущенным кадрам и разрывам сетки. Мы собираем рабочие места под конкретные задачи и тестируем их вместе со сканером до отгрузки заказчику, чтобы комплекс прибыл на площадку полностью готовым к работе.

Характеристики Wiiboox Reeyee DS Pro

Ключевые параметры модели приведены в таблице. Значения соответствуют спецификации производителя и проверяются при предпродажной подготовке.

Условия эксплуатации и надёжность

Сканер работает при температуре от -20 до +40 °C и влажности до 90%, то есть переносит неотапливаемые цеха и уличные площадки — редкое качество для приборов такого класса. Лазер относится ко второму классу безопасности и не вредит глазам при штатной работе. Корпус размером 298×103,5×74,5 мм и массой 0,84 кг позволяет вести многочасовые сессии без усталости руки. Прибор сертифицирован по CE и RoHS. Ресурсные проверки, калибровка и ремонт выполняются сервисной службой LUWAM — условия смотрите на странице гарантии и ремонта. Каталог сканеров — https://luwam.ru/shop/3d-skanery/.

Частые вопросы

Какая точность у Reeyee DS Pro?
Точность одиночного измерения — до 0,02 мм, объёмная — 0,02 + 0,03 мм/м в стандартном режиме и 0,02 + 0,015 мм/м с фотограмметрией на крупногабаритных объектах. Такой уровень покрывает большинство цеховых задач контроля геометрии и реверс-инжиниринга.

Справляется ли сканер с металлом?
Да, синий лазер рассчитан на металлические и тёмные поверхности. Исключение — зеркальные плоскости: их перед сканированием слегка матируют, остальным объектам дополнительная подготовка не нужна.

Что даёт режим фотограмметрии?
Он строит глобальную сетку координат по кодированным точкам, повышая точность на крупных объектах и убирая накопление ошибки между отдельными проходами лазера.

Какая рабочая станция нужна?
Процессор уровня Intel Core i7-8700, видеокарта NVIDIA GTX 1080 и старше, более 32 ГБ оперативной памяти и Windows 10 с портом USB 3.0. Подключительный кабель входит в комплект.

Работает ли сканер на холоде?
Да, рабочий диапазон — от -20 до +40 °C при влажности до 90%. Прибор можно использовать в неотапливаемых цехах, на открытых площадках и в цеховых условиях без кондиционирования.

Как заказать и что с сервисом?
Reeyee DS Pro поставляется под заказ, сроки зависят от производителя. Сервисное сопровождение — калибровку, ремонт, обновления — выполняет LUWAM.

Wiiboox Reeyee DS Pro — сильный вариант ручного лазерного сканера для цеха и метрологической службы: скорость 1,85 млн точек в секунду, фотограмметрия и уверенная работа на металле. Параллельно стоит сравнить его с беспроводным Revopoint MIRACO — вместе подберём оптимальный вариант под бюджет и задачи вашего производства.
