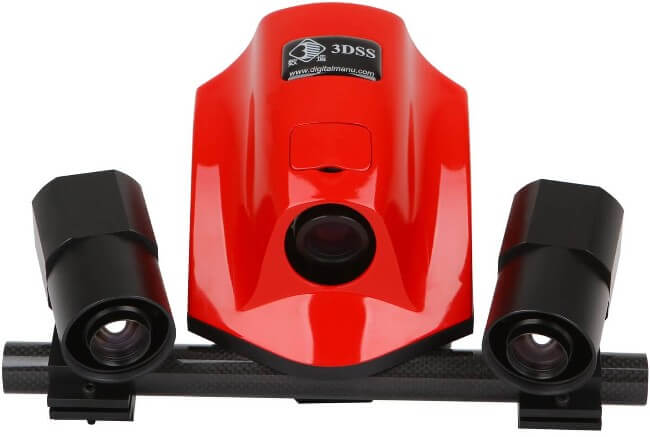

3D-сканер SHDM 3DSS-MINI-III

Ручной 3D-сканер SHDM 3DSS-MINI-III построен на структурированной подсветке и ориентирован на высокодетальную оцифровку небольших и средних объектов. Точность достигает 0,03 мм, скорость захвата — 3 100 000 точек в секунду, а компактная зона 100 × 75 мм при рабочем расстоянии 500 мм обеспечивает плотное покрытие мелких деталей: украшений, мастермоделей, элементов оснастки. Две камеры разрешением 1,3 МП работают в связке с алгоритмами сшивки в реальном времени, поэтому полигональная модель формируется прямо в процессе сканирования. Прибор сохраняет работоспособность при температуре от −20 до 40 °C и управляется программой InnovMetric PolyWorks. Как и другие нишевые доступные модели, 3DSS-MINI-III поставляется под заказ, а сервисное сопровождение берёт на себя наша команда. Допустимая влажность при работе — 10–90%.

Структурированная подсветка для мелких деталей

Компактная зона сканирования 100 × 75 мм — не ограничение, а рабочий инструмент: узкий растр даёт высокую плотность точек на квадратный сантиметр, поэтому мелкий рельеф, гравировка и тонкая резьба фиксируются без сглаживания. Скорость 3 100 000 точек в секунду компенсирует небольшой размер кадра: даже при плотной сетке проход по детали занимает секунды, а не минуты. Рабочее расстояние 500 мм позволяет держать сканер на комфортном удалении от объекта, что особенно удобно при оцифровке хрупких музейных предметов, макетов и ювелирных изделий. Класс излучения — второй, безопасный для глаз. Габариты головки — 270 × 150 × 100 мм при весе 1,5 кг: сканер удобен для длительных сессий и командировок. Поворотный стол конструкцией не поддерживается — сшивка кадров выполняется по характерным точкам и геометрии самого объекта. Для сравнения: у сканеров с большой зоной плотность точек на мелкой детали заметно ниже, и тонкий рельеф приходится дорабатывать вручную. Это делает 3DSS-MINI-III практичным выбором для небольших мастерских и лабораторий.

PolyWorks в комплекте

Базовое управление сканированием и обработка данных выполняются в InnovMetric PolyWorks — пакете, который применяется в машиностроении и приборостроении для контроля размеров и реконструкции геометрии. Облака точек преобразуются в полигональные модели, сопоставляются с номинальной CAD-моделью и экспортируются в форматы ASC, STL, OBJ, PLY, TXT и XYZ. Для станции достаточно видеокарты NVIDIA с 2 ГБ памяти и 8 ГБ оперативной памяти под управлением Windows — порог входа заметно ниже, чем у флагманских гибридов. Диапазон рабочих температур от −20 до 40 °C и допустимая влажность 10–90% расширяют географию применения: сканер можно брать на выездные обмеры, в холодные цеха и складские помещения без потери стабильности захвата. Помимо контроля, PolyWorks строит сечения и сравнивает версии деталей между собой — это удобно при доработке конструкции.

Характеристики SHDM 3DSS-MINI-III

В таблице — паспортные значения из спецификации производителя: точность, оптика, зона захвата и требования к рабочему месту.

Применение: от ювелирных мастермоделей до НИОКР

Профильные задачи 3DSS-MINI-III — ювелирное производство, зуботехнические мастер-модели, мелкая оснастка, скульптурная и сувенирная миниатюра, образцы для научно-исследовательских работ, где нужна достоверная детализация мелких поверхностей. Точности 0,03 мм достаточно для последующего фрезерования и 3D-печати мастермоделей по снятой геометрии. Если в планах оцифровка и более крупных объектов, разумно рассмотреть универсальный Revopoint MIRACO, который переключается между ближним и дальним режимами сканирования. О задачах восстановления геометрии по физическим изделиям читайте в обзоре сканеров для реверс-инжиниринга. В научно-исследовательских работах важна достоверность исходных данных: плотная сетка подходит для последующих расчётов и печати. Сканер также применяют художники и реставраторы для фиксации состояния миниатюр до и после вмешательства.

Частые вопросы о SHDM 3DSS-MINI-III

Для каких объектов подходит 3DSS-MINI-III?
Для небольших и средних деталей, где нужна детализация: ювелирные мастермодели, элементы оснастки, скульптурная миниатюра, опытные образцы для исследований и контроля. Хрупкие объекты остаются в безопасности благодаря рабочему расстоянию 500 мм.

Какая точность у сканера?
0,03 мм — этого достаточно для фрезерования и 3D-печати мастермоделей по снятой геометрии, а также для размерного контроля мелких деталей. Проверить результат можно контрольным сканированием эталонной детали.

Не мешает ли малая зона 100 × 75 мм работе?
Нет: узкий растр повышает плотность точек на мелких деталях, а скорость 3 100 000 точек в секунду сохраняет высокую производительность проходов. Крупные изделия сканируются по частям со сшивкой фрагментов.

Какое программное обеспечение используется?
InnovMetric PolyWorks: сканирование, полигональная обработка, контроль отклонений от CAD-модели и экспорт в ASC, STL, OBJ, PLY, TXT и XYZ. Интерфейс привычен метрологам и не требует длительного переобучения.

Какой компьютер потребуется?
Достаточно Windows-станции с видеокартой NVIDIA на 2 ГБ видеопамяти и 8 ГБ оперативной памяти; отдельная мощная станция не требуется. Для потока однотипных деталей конфигурация сохраняется в профиле.

Можно ли работать в холодном цеху?
Да, рабочий температурный диапазон — от −20 до 40 °C при влажности 10–90%; сканер подходит для неотапливаемых помещений и выездных обмеров. Возможна демонстрация на ваших деталях перед покупкой.

Сравните 3DSS-MINI-III с другими моделями в каталоге 3D-сканеров. Если рассматриваете подержанную технику, сначала прочтите нашу памятку — https://luwam.ru/2026/09/28/proverit-bu-3d-skaner/ Мы поможем выбрать сканер под класс ваших деталей, организуем поставку под заказ и возьмём сервисное сопровождение на себя.
