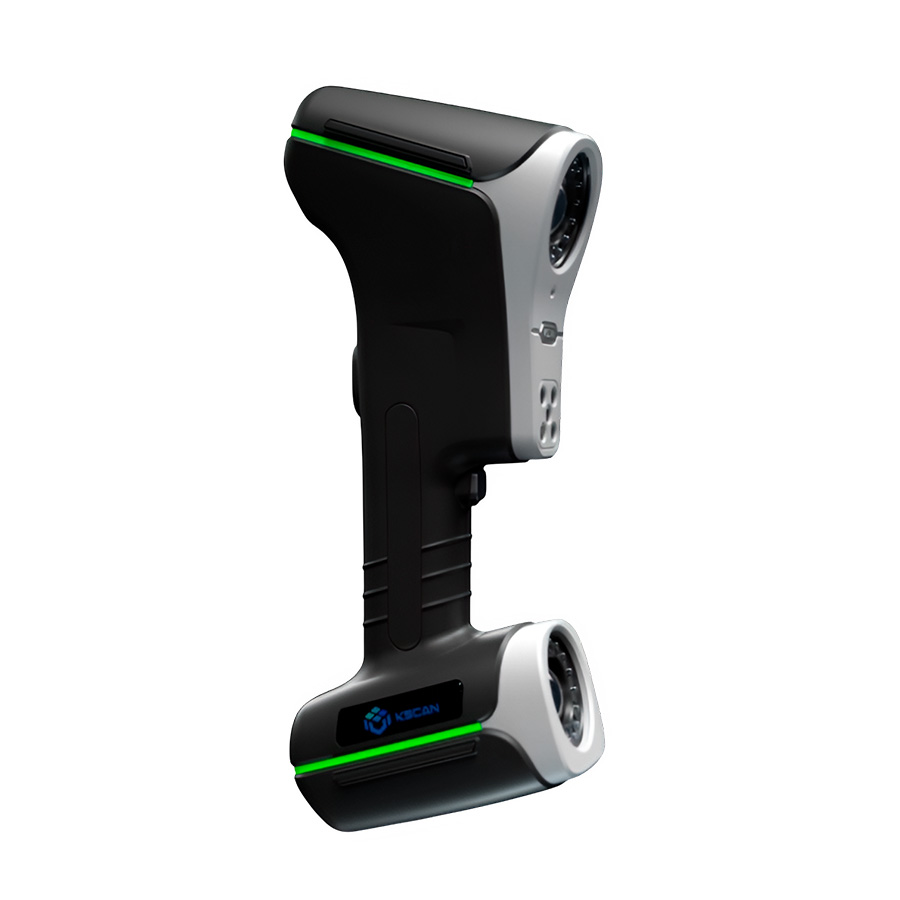

SCANOLOGY KSCAN-MAGIC — ручной 3D-сканер

SCANOLOGY KSCAN-MAGIC — ручной гибридный 3D-сканер для метрологических измерений в производстве. В одном корпусе соседствуют синие и инфракрасные лазеры, а встроенная фотограмметрия связывает кадры в единую систему координат. Точность сканирования достигает 0,020 мм, объемная точность составляет 0,015 мм плюс 0,030 мм/м, скорость — до 2 700 000 измерений в секунду. Зона одного кадра — 1440×860 мм, а с фотограмметрией охват вырастает до 3760×3150 мм, поэтому диапазон размеров объектов простирается от 0,5 до 15 метров: от крупного литья до целых секций металлоконструкций. Сканер подключается по USB 3.0 и работает под Windows. SCANOLOGY — доступный китайский бренд: поставка под заказ, сервисное сопровождение выполняет LUWAM.

Четыре режима сканирования под разные задачи

Главная сила KSCAN-MAGIC — переключение режимов прямо в работе. Ультрабыстрый режим использует 11 синих перекрещивающихся лазерных линий: перекрестия уверенно читают сложную геометрию, и большие поверхности снимаются за минимум проходов. Режим высокого разрешения задействует 7 синих параллельных линий — он дает разрешение до 0,010 мм на ответственных участках. Для максимальной площади кадра предназначен режим с 11 параллельными инфракрасными линиями: широкий кадр ускоряет обмер протяженных поверхностей. Наконец, одна синяя лазерная линия проникает в глубокие отверстия и узкие полости, куда сетке линий не заглянуть. Глубина резкости составляет 925 мм, а с фотограмметрией — до 2500 мм: оператору не нужно выдерживать дистанцию с ювелирной точностью, система держит фокус в широком диапазоне рабочих расстояний. Рабочая дистанция при этом составляет около 300 мм от поверхности. Такой набор режимов закрывает практически весь спектр цеховых задач одним прибором.

Большие объекты и фотограмметрия

Ручные сканеры традиционно теряют точность на длинномерных деталях: ошибки накапливаются от кадра к кадру. В KSCAN-MAGIC проблема решена фотограмметрией — серию снимков с кодовыми метками система сама превращает в жесткий каркас, к которому привязывается лазерное сканирование. Зона охвата при этом вырастает до 3760×3150 мм, а объемная точность удерживается на уровне 0,015 мм плюс 0,030 мм/м. Практический результат: кузов автомобиля, рама прицепа, секция вагона, сварная ферма или корпус энергетического агрегата обмеряются за одну сессию без поворотных столов и кранов. Заявленный производителем диапазон размеров объектов — от 0,5 до 15 метров. Лазеры относятся ко второму классу безопасности и не вредят глазам при штатной работе. Диапазон рабочих температур — от -10 до +40 °C, так что съемка в неотапливаемом цеху или на монтажной площадке не становится проблемой, а замеры остаются достоверными.

Кому подойдет и что посмотреть дополнительно

KSCAN-MAGIC покупают метрологические службы, ОТК, инструментальные цеха и компании, которым регулярно нужен реверс-инжиниринг крупногабаритных изделий: снятая геометрия превращается в CAD-модель для восстановления документации или изготовления запасных частей. Данные экспортируются в .stl, .obj, .ply, .asc, .igs, .txt и другие форматы и загружаются в любое метрологическое ПО. Если ваши задачи — предметная съемка, артефакты, небольшие детали с текстурой, посмотрите на беспроводной Revopoint MIRACO: он легче, мобильнее и умеет снимать цвет. Для гибридных задач, где нужны и металл, и цветные поверхности, интересен Shining 3D EinScan HX2. Нужна помощь с выбором под конкретную номенклатуру деталей? Инженеры LUWAM проведут тестовое сканирование и покажут результат до покупки.

Характеристики

Основные параметры SCANOLOGY KSCAN-MAGIC по данным производителя собраны в таблице. Комплектация и версия ПО подтверждаются при оформлении заказа.

Частые вопросы

Какая точность на деталях длиной несколько метров?
Объемная точность составляет 0,015 мм плюс 0,030 мм на метр длины. Фотограмметрический каркас не дает ошибке накапливаться по мере обхода детали, поэтому на длинномерах результат остается стабильным.

Зачем здесь фотограмметрия, если есть лазер?
Фотограмметрия связывает отдельные кадры в жесткую систему координат. Она расширяет зону охвата до 3760×3150 мм и удерживает объемную точность на больших объектах, где чисто лазерная привязка накапливает ошибку.

Как сканер работает с блестящими и черными поверхностями?
Гибридная схема с синим и инфракрасным лазером уверенно читает большинство реальных поверхностей. Для зеркальных участков может потребоваться легкое матирование — как и любому лазерному сканеру.

В какие форматы экспортируются данные?
Поддерживаются .stl, .obj, .ply, .asc, .igs, .txt и другие форматы — они открываются всеми популярными CAD-системами и пакетами метрологического анализа.

Можно ли работать в холодном цеху?
Да, рабочий диапазон температур — от -10 до +40 °C. Сканер подходит для съемки в неотапливаемых помещениях и на монтажных площадках.

Как заказать и сколько ждать поставку?
SCANOLOGY KSCAN-MAGIC поставляется под заказ. Сроки зависят от конфигурации и логистики; сервисное сопровождение после поставки выполняет LUWAM.

KSCAN-MAGIC силен на крупногабаритных задачах, но ассортимент этим не ограничивается: для предметной съемки рекомендуем Revopoint MIRACO, для смешанных сценариев — EinScan HX2. Посмотреть весь ассортимент и сравнить характеристики можно в каталоге: https://luwam.ru/shop/3d-skanery/ . Консультации и демонстрации в Москве: https://luwam.ru/3d-skaner-moskva/ .
