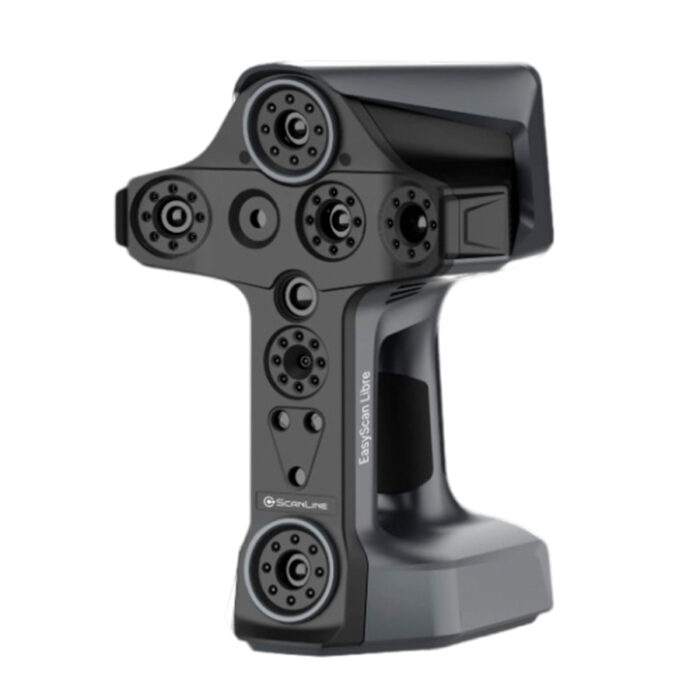

3D-сканер ScanLine EasyScan Libre

ScanLine EasyScan Libre — ручной гибридный 3D-сканер, сочетающий инфракрасную структурированную подсветку и синий лазер в одном корпусе. В режиме HD система захватывает до 4 500 000 точек в секунду, в адаптивном — 1 900 000, а цветная камера на 48 Мп снимает детальные текстуры для графики и каталогов. Внутри корпуса — встроенный компьютер с процессором NVIDIA Jetson Orin NX, поэтому сканер способен обрабатывать данные автономно и передавать их по Wi-Fi 6 без кабеля до рабочей станции. Диапазон зон сканирования простирается от 165×200 до 983×979 мм, а объемная точность достигает 0,04 + 0,06 мм/м. Это инструмент для тех, кому нужно оцифровывать и мелкие детали, и крупные объекты одним устройством — от детали станка до элемента интерьера.

Гибридная оптика и три режима сканирования

EasyScan Libre использует два источника: инфракрасный VCSEL с 38 линиями для быстрого покрытия больших поверхностей и синий лазер со 101 линией для точной детализации. Отсюда три режима работы. Режим HD дает максимальную детализацию с разрешением 0,05–3 мм и скоростью 4 500 000 точек/с на расстоянии 200–500 мм. Адаптивный режим охватывает объекты с дистанции 500–1200 мм и выдает 1 900 000 точек/с. Быстрый режим работает на расстоянии до 1500 мм со скоростью 2 700 000 точек/с — для крупных изделий, где важнее темп, чем микрорельеф. Позиционирование выполняется по маркерам, геометрии и текстуре, поэтому насыщенные рельефом объекты сканируются без наклейки точек, а переключение режимов занимает секунды.

Сценарии применения EasyScan Libre

Гибридная схема и широкий диапазон зон делают сканер универсальным: оцифровка деталей машин и оснастки, реверс-инжиниринг узлов без документации, контроль качества и приемка, фиксация фактической геометрии конструкций, оцифровка мебели, элементов интерьера, скульптуры и театральных декораций. Беспроводная работа выручает там, где объект не доставить в студию: в цеху, на строительной площадке, в салоне транспорта или на складе. Камера 48 Мп дает цветные модели для интернет-каталогов и рекламных материалов без повторной фотосессии. Если задачи смещаются в сторону метрологии, честно скажем об этом и предложим сравнение с промышленными решениями, чтобы вы не переплачивали за избыточные функции.

Характеристики ScanLine EasyScan Libre

Ключевые параметры собраны в таблице. Значения соответствуют спецификации производителя; при поставке проверяем комплектность и работоспособность системы вместе с заказчиком.

Встроенный компьютер и ПО EXScan Libre

Обработку данных берет на себя платформа NVIDIA Jetson Orin NX: 8-ядерный процессор Arm Cortex A78AE, видеокарта Ampere с 1024 ядрами CUDA и производительностью 100 TOPS. Этого хватает для сбора и фильтрации облаков точек прямо на борту, а ноутбук под Windows нужен в основном для постобработки и экспорта. Результат сохраняется в STL, OBJ, PLY, 3MF и ASC, а поддержка формата LAS открывает путь в геодезию и геоинформационные системы. Подключение — на выбор: Wi-Fi 6 для мобильности, USB-C и USB 3.0 для быстрой передачи, Gigabit Ethernet для стационарного поста. Программное обеспечение EXScan Libre знакомо пользователям экосистемы Shining 3D — подробности о бренде и его инструментах собраны в нашем разделе Shining 3D.

Комплектация, покупка и поддержка

Сканер весит 1,8 кг при габаритах 162x182x266 мм, а в упаковке 250x250x350 мм комплект удобно перевозить между площадками. ScanLine поставляется под заказ: наличие, сроки и состав комплекта уточняйте у менеджеров LUWAM перед оформлением. После поставки мы остаемся на связи: помощь с настройкой EXScan Libre, обновления, диагностика и ремонт — все это берет на себя наша сервисная служба, без отсылки к дистрибьюторам за рубежом. Для команд, которые выбирают первый сканер, проводим демонстрацию на реальных объектах и помогаем составить регламент сканирования под конкретные задачи производства или студии, чтобы техника окупалась быстрее.

Частые вопросы об EasyScan Libre

Чем гибридная схема лучше одного источника света?
Инфракрасные линии быстро покрывают большие поверхности, синий лазер добавляет детализацию и уверенность на сложных материалах; оператор переключает режимы по мере необходимости.

Какая максимальная зона захвата?
До 983×979 мм в один кадр, минимальная зона — 165×200 мм. Диапазона хватает и для мелких деталей, и для крупногабаритных изделий.

Нужен ли мощный компьютер для работы?
Первичную обработку выполняет встроенная платформа Jetson Orin NX; для постобработки достаточно рабочей станции под Windows, требования уточняйте у наших инженеров.

Как передаются данные со сканера?
По Wi-Fi 6, через USB-C и USB 3.0 или по кабелю Gigabit Ethernet — в зависимости от того, работаете вы на выезде или на стационарном посту.

Сканирует ли система цвет?
Да, цветная камера 48 Мп снимает текстуры, пригодные для каталогов, презентаций и графики без отдельной фотосъемки.

В каких форматах сохраняется результат?
STL, OBJ, PLY, 3MF, ASC и LAS — файлы открываются в CAD, слайсерах для 3D-печати и геоинформационных системах.

EasyScan Libre — универсальный ручной сканер для оцифровки от мелких деталей до мебели и интерьеров. Больше моделей и сравнение по характеристикам — в нашем каталоге 3D-сканеров; посмотреть прибор в работе можно в Москве: https://luwam.ru/3d-skaner-moskva/. Поможем с выбором, поставкой и сервисом.
