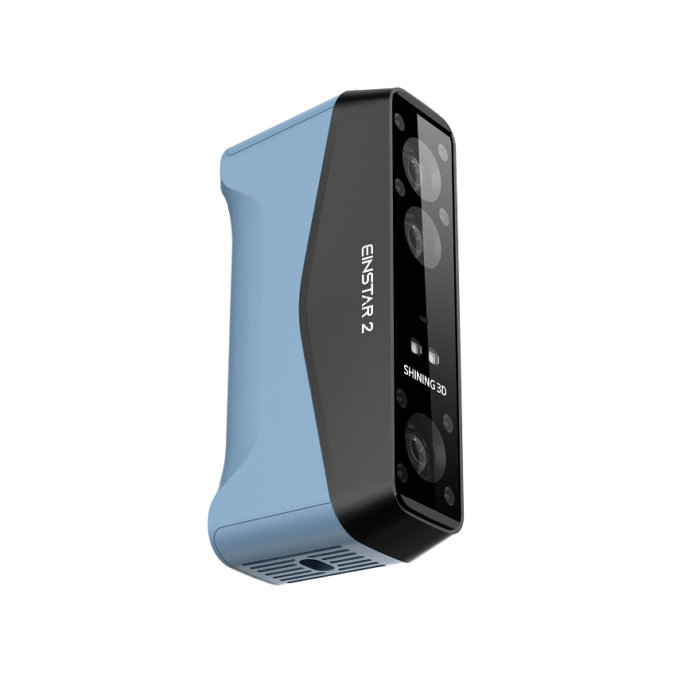

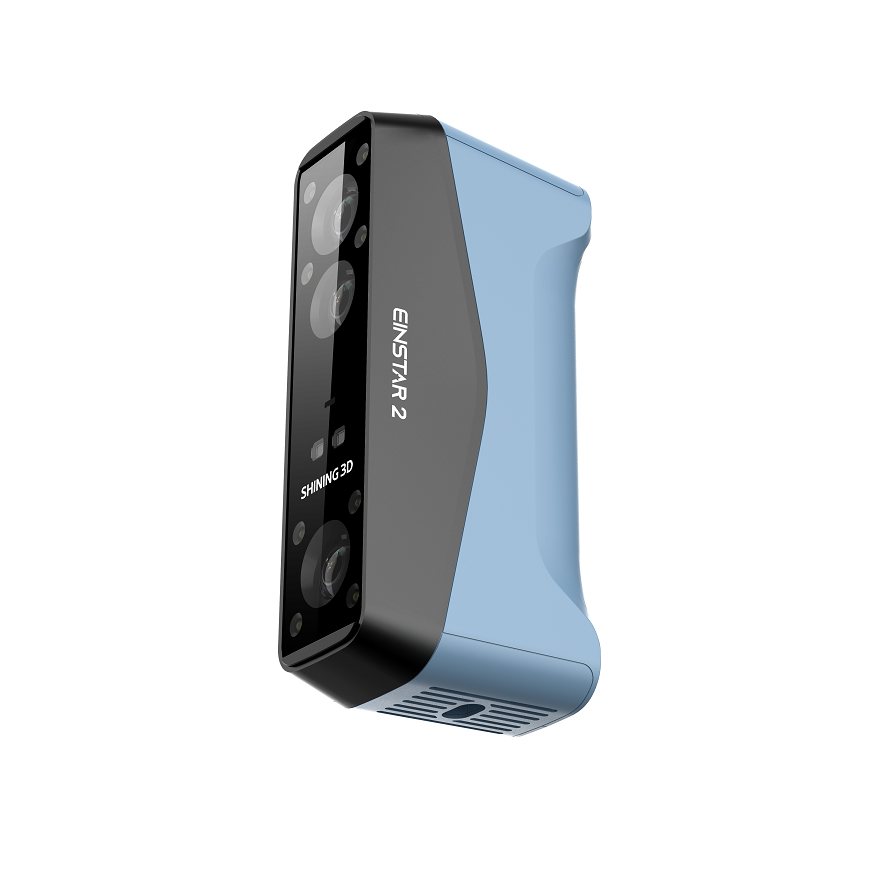

Ручной 3D сканер Einstar 2

Представляем Einstar 2 — решение Shining 3D для 3D-сканирования: скорость 2,500,000 точек/сек (лазер) / 1,440,000 точек/сек (ИК), синий лазер (17 линий) + инфракрасный vcsel. Shining 3D — крупнейший китайский производитель 3D-сканеров с 20-летней историей: от настольных моделей до метрологических систем уровня FreeScan.

Ниже — подробный разбор характеристик, сценариев применения и ответы на частые вопросы.

Einstar 2 работает по принципу оптический гибрид, источник — синий лазер (17 линий) + инфракрасный vcsel. Оптическая схема не касается объекта, поэтому сканировать можно хрупкие, мягкие и ценные предметы без риска повредить поверхность.

За счёт скорости 2,500,000 точек/сек (лазер) / 1,440,000 точек/сек (ИК) типовой объект оцифровывается за минуты, а не часы. Высокий темп съёмки также снижает требования к неподвижности объекта и руки оператора.

Ручной формат удобен там, где объект нельзя поднести к сканеру: кузовные детали автомобиля, мебель, скульптура, элементы интерьера, человеческое тело. Оператор обводит объект со всех сторон, а программа в реальном времени сшивает кадры в единую модель — процесс виден на экране, и пропущенные зоны легко доснять сразу.

Рабочая геометрия подобрана под реальные задачи: область сканирования — 490×580 мм (лазер)/ 1170×1385 (ИК), диапазон размеров объекта — от 10x10x10 (лазер) / от 50x50x50 мм (ИК), комфортная дистанция до объекта — 100 ~ 600 мм (лазер) | 160 ~ 1400 мм (ИК). Переключение между объектами разного масштаба не требует перенастройки механики — достаточно выбрать соответствующий режим в программе.

Лазер относится к классу Class 2 (Безопасен для глаз): сканировать можно в присутствии людей без защитных очков, что важно при работе с клиентами и на выездных проектах.

Программная часть — фирменное ПО EXScan / FreeScan с автоматическим выравниванием сканов, редактированием сетки и экспортом в CAD. Готовая сетка экспортируется в открытых форматах и принимается большинством CAD/CAM-систем, слайсеров 3D-принтеров и измерительных пакетов без конвертеров; обновления ПО выходят регулярно, драйверы и SDK открыты.

Эргономика и эксплуатация: габариты 130x37x61 мм, вес 0,420 (с батареей) кг. Небольшая масса снижает усталость оператора при сканировании крупных объектов, когда приходится много двигаться вокруг изделия.

Оптический блок: камер — 3, с разрешением 2 МПикс — 2 шт ; 2.3 МПикс (Текстуры). Детализация снимка достаточна для фиксации мелких элементов — от гравировок до крепежа и кромок.

Совместимость и подключение: экспорт результатов в STL, OBJ, PLY, 3MF, ASC — эти форматы напрямую открывают CAD- и CAM-системы, слайсеры и измерительное ПО; подключение к компьютеру — USB Type-C.

Поддержка цветного сканирования (да) позволяет получать фотореалистичные модели с текстурой — готовые для витрин, каталогов и AR-приложений. Текстура работает и как дополнительный канал данных при сшивке кадров.

Доступные режимы: Глобальные маркеры/Маркеры/Геометрия/Текстура/Гибридный. Выбор режима выравнивания под конкретный объект — по маркерам, по геометрии, по текстуре или гибридный — заметно ускоряет сборку модели и повышает точность сшивки.

Для производственных команд ценность сканера — в скорости получения ответа. Вопрос «сойдётся ли эта деталь с той?» решается за полчаса: сканируем обе, совмещаем в программе и видим зоны конфликта. Вопрос «что изменилось в геометрии после доработки оснастки?» — сравнением двух сканов. Такие операции ежедневно экономят инженерам часы и убирают дорогостоящие ошибки на этапе запуска производства.

Полные технические характеристики

Смотрите также:
3D сканер 3DMakerpro MP80
3D сканер 3DMakerpro Mole
Категория: Ручные 3D-сканеры
Реверс-инжиниринг по 3D-сканированию
Услуга 3D-сканирования объектов

Частые вопросы

В каких форматах Einstar 2 выгружает модели?
Экспорт выполняется в форматах STL, OBJ, PLY, 3MF, ASC. Они напрямую открываются в CAD-системах, слайсерах и измерительном ПО — конвертеры не нужны.

Безопасен ли Einstar 2 для глаз?
Да: источник относится к классу Class 2 (Безопасен для глаз). Сканировать можно в присутствии людей без специальных средств защиты.

Сканирует ли Einstar 2 цвет и текстуру?
Да, поддерживается цветное текстурное сканирование (да): на сетку накладывается реальная фактура объекта, а текстура дополнительно помогает сшивке кадров.

Какие сроки и условия поставки?
Срок изготовления и доставки с момента оформления заказа обычно составляет 30–45 дней — он зависит от модели и объёма партии, точный срок менеджер подтвердит при согласовании. Доставка выполняется транспортными компаниями по всей России: до терминала или до двери.

Как проходит оплата для юридических лиц?
Мы работаем с юридическими лицами по безналичному расчёту: выставляем счёт, при необходимости заключаем договор поставки. Стандартные условия — 100% предоплата, для крупных партий и регулярных закупок действуют специальные условия. Также возможна работа по лизингу через наших партнёров.
