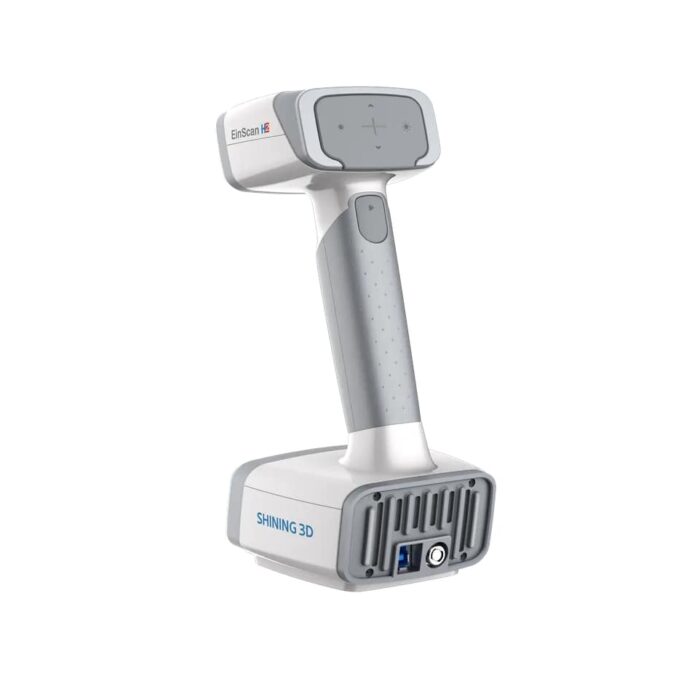

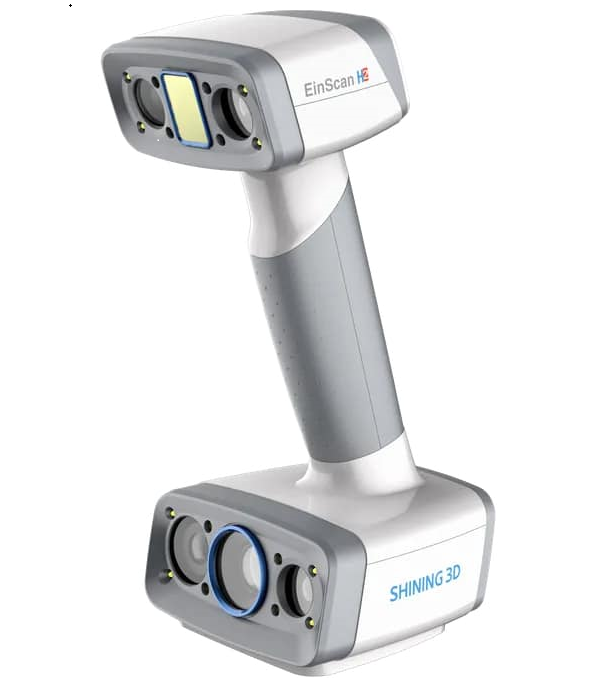

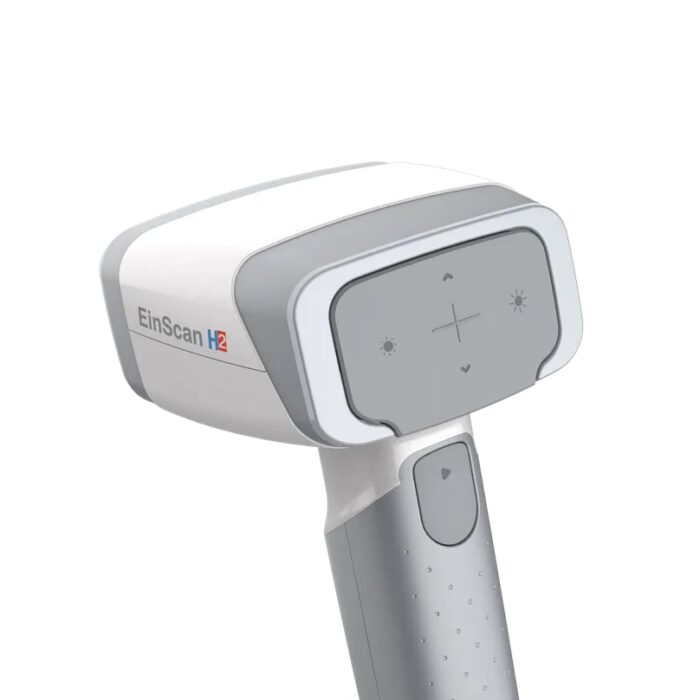

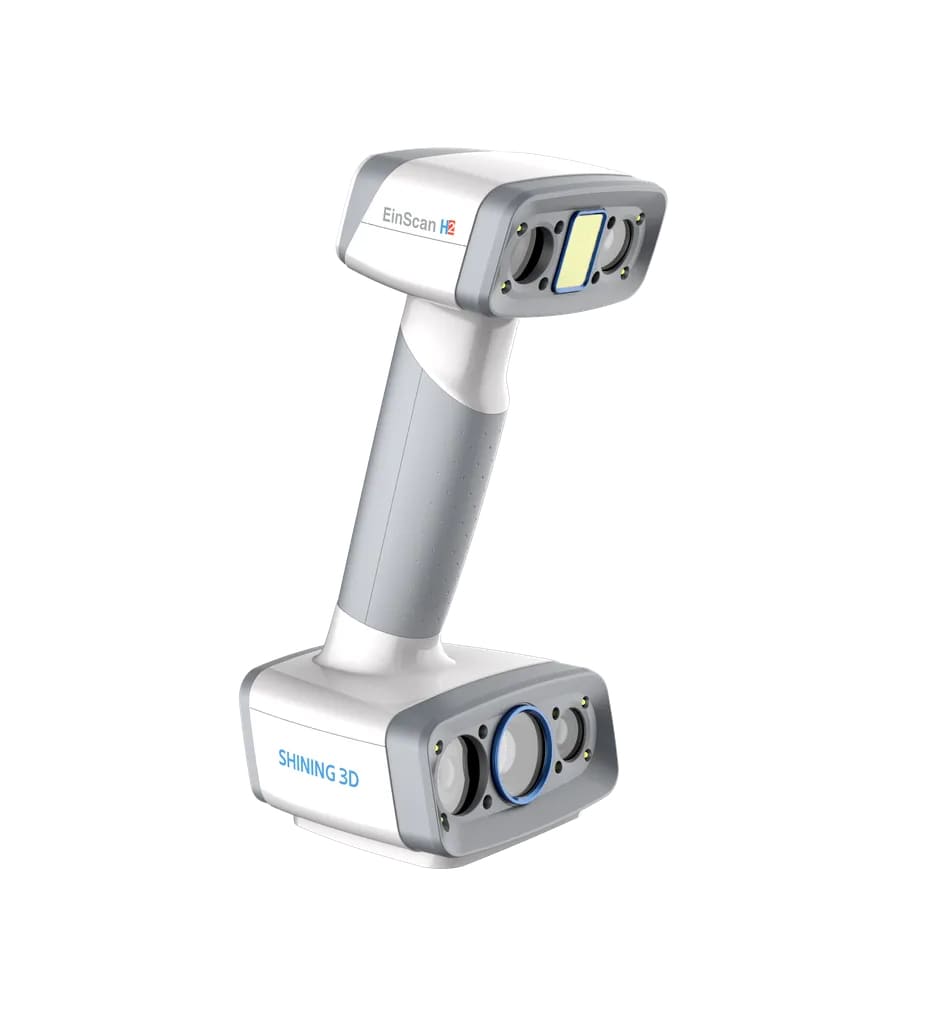

Ручной 3D сканер EinScan H2

Представляем EinScan H2 — решение Shining 3D для 3D-сканирования: точность 0,05 — 0,1 мм, скорость 1200000 точек/с (LED), 1060000 точек/с (VCSEL), белый led, инфракрасный vcsel (видимый). Shining 3D — крупнейший китайский производитель 3D-сканеров с 20-летней историей: от настольных моделей до метрологических систем уровня FreeScan.

Ниже — подробный разбор характеристик, сценариев применения и ответы на частые вопросы.

В основе работы EinScan H2 лежит технология оптический гибрид: источником служит белый led, инфракрасный vcsel (видимый). Такая схема позволяет получать плотное облако точек даже со сложной геометрии — пазов, рёбер, отверстий и переходов поверхностей, где контактные методы бессильны.

Оптический блок: с разрешением 5 МПикс. Детализация снимка достаточна для фиксации мелких элементов — от гравировок до крепежа и кромок.

Программная часть — фирменное ПО EXScan / FreeScan с автоматическим выравниванием сканов, редактированием сетки и экспортом в CAD. Готовая сетка экспортируется в открытых форматах и принимается большинством CAD/CAM-систем, слайсеров 3D-принтеров и измерительных пакетов без конвертеров; обновления ПО выходят регулярно, драйверы и SDK открыты.

Рабочая геометрия подобрана под реальные задачи: область сканирования — 420×440 мм (LED), 780×900 мм (VCSEL), комфортная дистанция до объекта — 470 мм (LED), 200 мм — 1500 мм (VCSEL). Переключение между объектами разного масштаба не требует перенастройки механики — достаточно выбрать соответствующий режим в программе.

За счёт скорости 1200000 точек/с (LED), 1060000 точек/с (VCSEL) типовой объект оцифровывается за минуты, а не часы. Высокий темп съёмки также снижает требования к неподвижности объекта и руки оператора.

Совместимость и подключение: экспорт результатов в OBJ, STL, ASC, PLY, P3, 3MF — эти форматы напрямую открывают CAD- и CAM-системы, слайсеры и измерительное ПО; подключение к компьютеру — USB 3.0; требования к рабочей станции: ОС: Win10/11, 64-bit; Графическая карта: NVIDIA GTX/RTX, RTX2060 или лучше; Объем видео памяти: ≥6GB; Процессор: Intel I7-11700 или лучше; Объем памяти: ≥64GB.

Заявленная точность — 0,05 — 0,1 мм. На практике это означает, что размеры оцифрованной детали воспроизводятся с погрешностью, достаточной для реверс-инжиниринга, контроля качества и подготовки моделей к 3D-печати без ручной доработки геометрии.

Поддержка цветного сканирования (да) позволяет получать фотореалистичные модели с текстурой — готовые для витрин, каталогов и AR-приложений. Текстура работает и как дополнительный канал данных при сшивке кадров.

Эргономика и эксплуатация: габариты 108x110x237 мм, вес 0,731 кг, питание — 12 В，5.0 А. Небольшая масса снижает усталость оператора при сканировании крупных объектов, когда приходится много двигаться вокруг изделия.

Ручной формат удобен там, где объект нельзя поднести к сканеру: кузовные детали автомобиля, мебель, скульптура, элементы интерьера, человеческое тело. Оператор обводит объект со всех сторон, а программа в реальном времени сшивает кадры в единую модель — процесс виден на экране, и пропущенные зоны легко доснять сразу.

Полные технические характеристики

Смотрите также:
3D сканер 3DMakerpro Seal
3D сканер 3DMakerpro MP80
Категория: Ручные 3D-сканеры
Услуга 3D-сканирования объектов
Обучение и поддержка 3D-оборудования

Частые вопросы

В каких форматах EinScan H2 выгружает модели?
Экспорт выполняется в форматах OBJ, STL, ASC, PLY, P3, 3MF. Они напрямую открываются в CAD-системах, слайсерах и измерительном ПО — конвертеры не нужны.

Сканирует ли EinScan H2 цвет и текстуру?
Да, поддерживается цветное текстурное сканирование (да): на сетку накладывается реальная фактура объекта, а текстура дополнительно помогает сшивке кадров.

Какой компьютер нужен для EinScan H2?
Системные требования: ОС: Win10/11, 64-bit; Графическая карта: NVIDIA GTX/RTX, RTX2060 или лучше; Объем видео памяти: ≥6GB; Процессор: Intel I7-11700 или лучше; Объем памяти: ≥64GB. Для комфортной работы с большими облаками точек рекомендуем дискретную видеокарту и SSD.

Есть ли гарантия и помощь с запуском?
На всё оборудование предоставляется гарантия, условия гарантийного обслуживания фиксируются в счёте или договоре. Инженеры LUWAM помогают с настройкой и запуском — доступныобучение и техническая поддержка.

Какие сроки и условия поставки?
Срок изготовления и доставки с момента оформления заказа обычно составляет 30–45 дней — он зависит от модели и объёма партии, точный срок менеджер подтвердит при согласовании. Доставка выполняется транспортными компаниями по всей России: до терминала или до двери.
