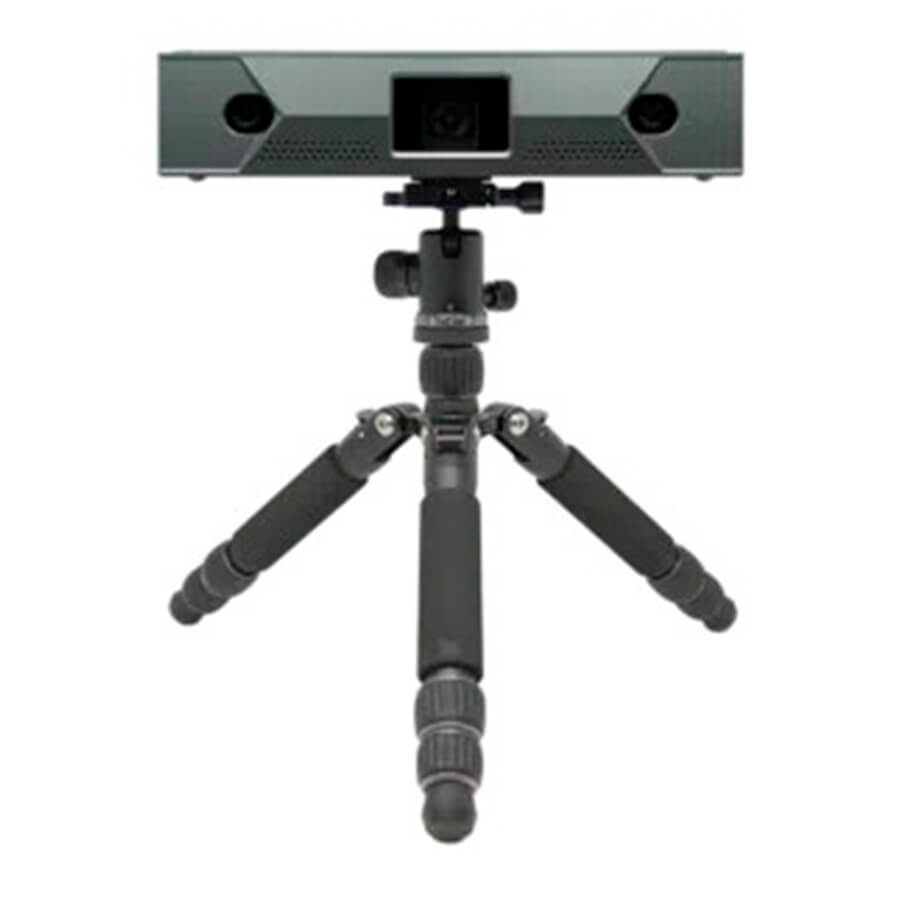

Polyga Compact S1 Pro Wide — оптический 3D-сканер

Polyga Compact S1 Pro Wide — оптический 3D-сканер, работающий в двух режимах: ручном и стационарном. Технология структурированной подсветки в связке с двумя камерами по 5 Мп даёт точность 0,03 мм, объёмную точность 0,030 мм + 0,035 мм/м и разрешение 0,093 мм. Прибор захватывает текстуру и цвет поверхности — это важно для каталогов, арт-объектов и фиксации внешнего вида деталей. Данные экспортируются в PLY, STL, OBJ, ASC, 3D3 и FBX, обработка ведётся в фирменном ПО FlexScan3D, подключение — по USB 3.0. Корпус размером 270×58×160 мм легко переезжает между объектами и рабочими местами. Мы поставляем Polyga под заказ и выполняем сервисное сопровождение сами.

Два режима работы: ручной и стационарный

Compact S1 Pro Wide построен как гибрид: съёмочную головку можно закрепить на штативе или кронштейне и сканировать объекты в стационарном сценарии, либо вести съёмку вручную, обходя крупную деталь или интерьерный фрагмент. Смена режима не требует переконфигурации — ПО FlexScan3D одинаково принимает данные обоих сценариев. Головка размером 270×58×160 мм сопоставима с видеокамерой, поэтому длительная ручная работа не утомляет оператора. Такой формат выбирают мастерские, которым нужен один прибор и для мелких деталей, и для габаритных изделий: от фурнитуры и посадочных мест до элементов кузовного тюнинга и скульптуры. Это экономит и бюджет, и место: вместо двух специализированных приборов в работе один универсальный.

Точность 0,03 мм и объёмная точность

Точность одиночного кадра составляет 0,03 мм, а объёмная точность описывается формулой 0,030 мм + 0,035 мм/м: с ростом размера объекта накопленная погрешность растёт пропорционально, и это нормальное поведение оптических систем. Разрешение 0,093 мм задаёт минимальный шаг между точками облака — кромки и фаски остаются различимыми. Этого класса достаточно для контроля качества большинства машиностроительных деталей, фиксации геометрии оснастки и реверс-инжиниринга корпусных элементов. Две камеры по 5 Мп обеспечивают стабильный стереозахват, а поддержка текстуры добавляет к геометрии цветную карту поверхности — удобно для каталогов, экспозиций и технической документации. Для метрологии с жёсткими допусками сканер дополняют промышленными решениями, где каждое измерение подтверждается паспортными данными.

ПО FlexScan3D и обмен данными

FlexScan3D — рабочая среда сканера: выравнивание кадров, сшивка облаков точек, построение сетки и экспорт в нужный формат. Поддерживаются PLY и STL для CAD и 3D-печати, OBJ и FBX для графики, анимации и презентаций, ASC для точечных данных. Подключение по USB 3.0 обеспечивает передачу потока с двух камер без задержек. Готовые сетки уходят в CAD для реверс-инжиниринга, в слайсеры для печати копий или в системы контроля отклонений, где фактическая модель сравнивается с чертёжной геометрией. Цветовые данные в OBJ и FBX удобно использовать для визуализации и показа заказчику. Если ваш процесс построен вокруг беспроводного ручного сканирования, посмотрите Revopoint MIRACO — альтернативу в предметном классе.

Применение: контроль, реверс, каталог

Ручной режим удобен для крупных и неудобных объектов: элементов интерьеров, деталей кузовов, скульптуры. Стационарный — для поточной оцифровки мелких изделий на столе. В контроле качества снятая сетка сравнивается с CAD-моделью, и карта отклонений показывает износ оснастки и брак раньше, чем деталь уйдёт в сборку. В реверс-инжиниринге результат уходит в CAD для восстановления чертежей и доработки конструкции. В электронной коммерции цветные модели с текстурой сокращают возвраты: покупатель рассматривает товар со всех сторон ещё до заказа. Универсальность и точность 0,03 мм делают Compact S1 Pro Wide рабочим инструментом на каждый день, а не оборудованием для разовых задач.

Характеристики Polyga Compact S1 Pro Wide

Ключевые параметры модели — в таблице. Требования к рабочей станции и совместимые версии ПО FlexScan3D уточняйте у менеджеров LUWAM при оформлении заказа.

Частые вопросы

Что означает Wide в названии модели?
Расширенное поле захвата относительно базовой версии серии. Точные значения поля обзора для вашей комплектации запросите у менеджера LUWAM перед заказом.

Какая точность у Compact S1 Pro Wide?
Точность кадра — 0,03 мм, объёмная точность — 0,030 мм + 0,035 мм/м, разрешение — 0,093 мм. Класса достаточно для контроля и реверс-инжиниринга большинства деталей.

Можно ли сканировать цветные объекты?
Да, сканер захватывает текстуру и цвет поверхности. Это полезно для каталогов товаров, фиксации внешнего вида изделий и художественных задач.

Как сканер подключается к компьютеру?
По USB 3.0 — канала хватает для передачи потока с двух камер. Требования к рабочей станции и совместимые версии ПО FlexScan3D уточняйте при оформлении заказа.

Как заказать Polyga в России?
Прибор поставляется под заказ: согласуем комплектацию, цену и сроки, оформим договор и доставку в ваш регион. Сервисное сопровождение после поставки остаётся нашим.

Есть ли альтернатива для метрологии?
Для задач с жёсткими допусками рекомендуем промышленные решения, например FreeScan UE PRO — он создан для точных измерений в метрологическом контуре производства.

О том, как выстроить входной контроль с помощью оцифровки, рассказывает раздел про 3D-сканеры для контроля качества. Ручную беспроводную альтернативу в предметном классе представляет Revopoint MIRACO. Сравнить все модели поможет каталог 3D-сканеров. Условия постпродажного обслуживания Polyga: https://luwam.ru/garantiya-i-remont/
