MINGDA MD7400 — ручной 3D-сканер

MINGDA MD7400 — ручной 3D-сканер с оптическим структурированным подсветом для оцифровки деталей средних и крупных габаритов: корпусных узлов, элементов интерьера, оснастки, скульптур и музейных экспонатов. Объёмная точность 0,1 мм и разрешение 0,04 мм дают модели, пригодные для реверс-инжиниринга, печати и контроля геометрии без жёстких метрологических допусков. Сканер не привязан к столу: оператор обходит объект и снимает его с любых сторон, а рабочая зона 350–1400 мм дотягивается до крупногабаритных изделий без перестановок. MINGDA — нишевый доступный бренд, LUWAM поставляет оборудование под заказ и обеспечивает сервисное сопровождение силами собственной службы. В карточке — характеристики, сценарии работы и ответы на частые вопросы.

Свобода ручного сканирования

Настольный сканер ограничен размером своего поля зрения: деталь обязана влезть в кадр. MD7400 работает от обратного — перемещается сам сканер. Обошли штамп или капот автомобиля по контуру — получили общую сетку; поднесли ближе — сняли мелкий рельеф. Склейка кадров идёт автоматически, единая сетка строится в реальном времени, и оператор сразу видит пробелы, которые можно досканировать, не отходя от детали. Это удобно на выезде: оборудование привозят к объекту, а не наоборот. Съёмка слепков, гипсовых и деревянных моделей, деталей под покраску, элементов декора — задачи, где важна мобильность, а не микроны. Отдельно отметим эргономику: сбалансированный корпус позволяет вести продолжительные сессии без усталости кисти, а весь комплект вместе с ноутбуком перевозится в обычном кейсе. Для станочного контроля с допусками в сотые доли миллиметра такой класс точности не предназначен — там нужны метрологические системы.

Белый светодиодный подсвет и безопасность

В MD7400 используется проекция структурированных полос белым светодиодом. По сравнению с лазерными схемами такой подсвет менее требователен к поверхности: матовые, тёмные и умеренно блестящие участки снимаются без напыления, а яркость не ослепляет оператора и не требует защитных очков. Класс источника — второй, безопасный для глаз при штатной эксплуатации. Светодиод не нагревает объект, поэтому сканировать можно термочувствительные материалы — воск, пластик, свежую полимерную заливку. Подсвет устойчив к внешней засветке: работать получается в обычном цеховом освещении, не затемняя помещение. На чересчур зеркальных и прозрачных поверхностях по-прежнему нужен матирующий спрей — это свойство всей технологии, а не конкретной модели.

Характеристики

Паспортные значения MINGDA MD7400 сведены в таблицу. Обратите внимание: производитель указывает объёмную точность на весь объём сканирования — на плоских деталях фактическая погрешность обычно ниже.

Требования к рабочей станции скромные: достаточно видеокарты уровня NVIDIA GT710M и новее и 4 ГБ оперативной памяти; версий ПО существуют не только для Windows, но и для macOS и Linux.

Программное обеспечение MINGDA 3D

Управление сканированием и обработка собранной геометрии выполняются в штатном пакете MINGDA 3D. Программа ведёт единый проект, автоматически выравнивает кадры, сшивает сетки и закрывает мелкие дыры; оператору доступны фильтрация шума, редактирование полигонов и экспорт в STL, OBJ и PLY — форматы, которые понимают все CAD-системы, слайсеры и пакеты реверс-инжиниринга. Кроссплатформенность для этого класса редкость: версия есть для Windows, macOS и Linux, что удобно лабораториям с разнородным парком машин. Готовая модель передаётся в геометрические редакторы, инженерные пакеты и печатные слайсеры без дополнительных конвертаций. Сырые кадры сохраняются в проекте, поэтому к съёмке можно вернуться и переобработать данные, не трогая сам объект.

Комплект поставки и сервисное сопровождение

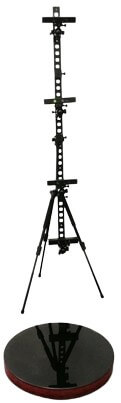

LUWAM отгружает MD7400 под заказ: нишевые бренды не держат на складе, зато конфигурация собирается под задачу — с кейсом, штативом, поворотным столом или запасными модулями по запросу. Сервисное сопровождение наше: пусконаладка, обучение оператора, калибровка и ремонт выполняются службой LUWAM, без переписки с зарубежным заводом. Гарантийные случаи закрываются по стандартным условиям магазина. Перед покупкой рекомендуем сравнить класс устройства с альтернативами: для предметного сканирования популярнее и доступнее Revopoint MIRACO, для гибридных задач с чёрными и металлическими поверхностями — EinScan HX2 с лазерным режимом. Инженер LUWAM подскажет, где MD7400 действительно выгоден, а где достаточно более массового решения.

Частые вопросы

Чем MD7400 отличается от настольных сканеров?
Мобильностью: сканер обходит объект, а не объект подгоняют под поле зрения. Крупные и неудобные детали оцифровываются на месте, без демонтажа и перевозки.

Как справляется с чёрными и блестящими поверхностями?
Умеренно: матовые и тёмные участки снимаются без подготовки, сильный глянец и прозрачность требуют матирующего спрея. Для сложных поверхностей существует лазерный режим у EinScan HX2.

Какая точность у сканера?
Объёмная точность 0,1 мм при разрешении 0,04 мм. Для контроля жёстких допусков нужен метрологический класс, например FreeScan UE PRO.

Какой компьютер потребуется?
Достаточно видеокарты уровня NVIDIA GT710M и новее и 4 ГБ оперативной памяти. Поддерживаются Windows, macOS и Linux.

В каких форматах сохраняются модели?
STL, OBJ, PLY и другие стандартные форматы — их понимают все CAD-системы, слайсеры и пакеты реверс-инжиниринга.

Как оформить заказ?
MINGDA MD7400 поставляется под заказ: согласуем конфигурацию, привезём, проведём пусконаладку и обучение. Сервисное сопровождение — наше.

Хотите сравнить MD7400 с альтернативами по цене и возможностям — обратитесь к инженерам LUWAM. Для предметного сканирования советуем Revopoint MIRACO, для гибридных задач — EinScan HX2. Задачи оцифровки без чертежей разобраны в подборке 3D-сканеров для реверс-инжиниринга. Полный каталог: https://luwam.ru/shop/3d-skanery/
