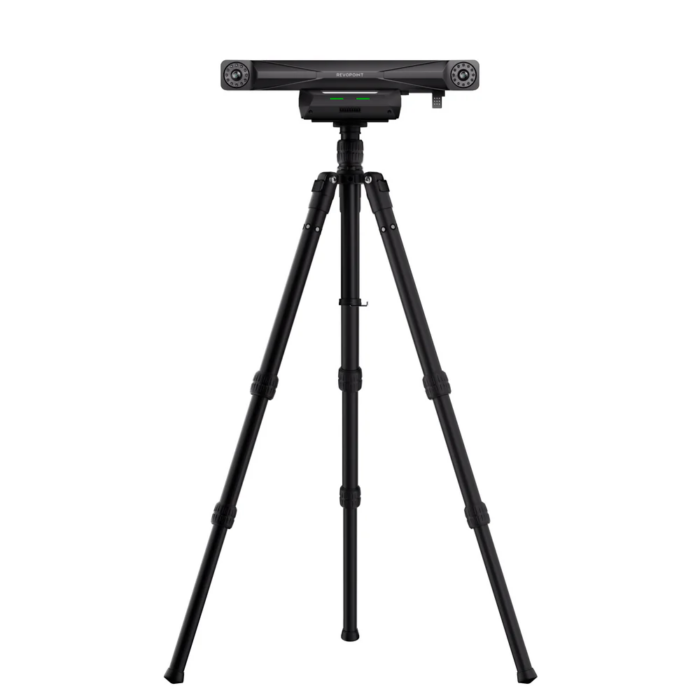

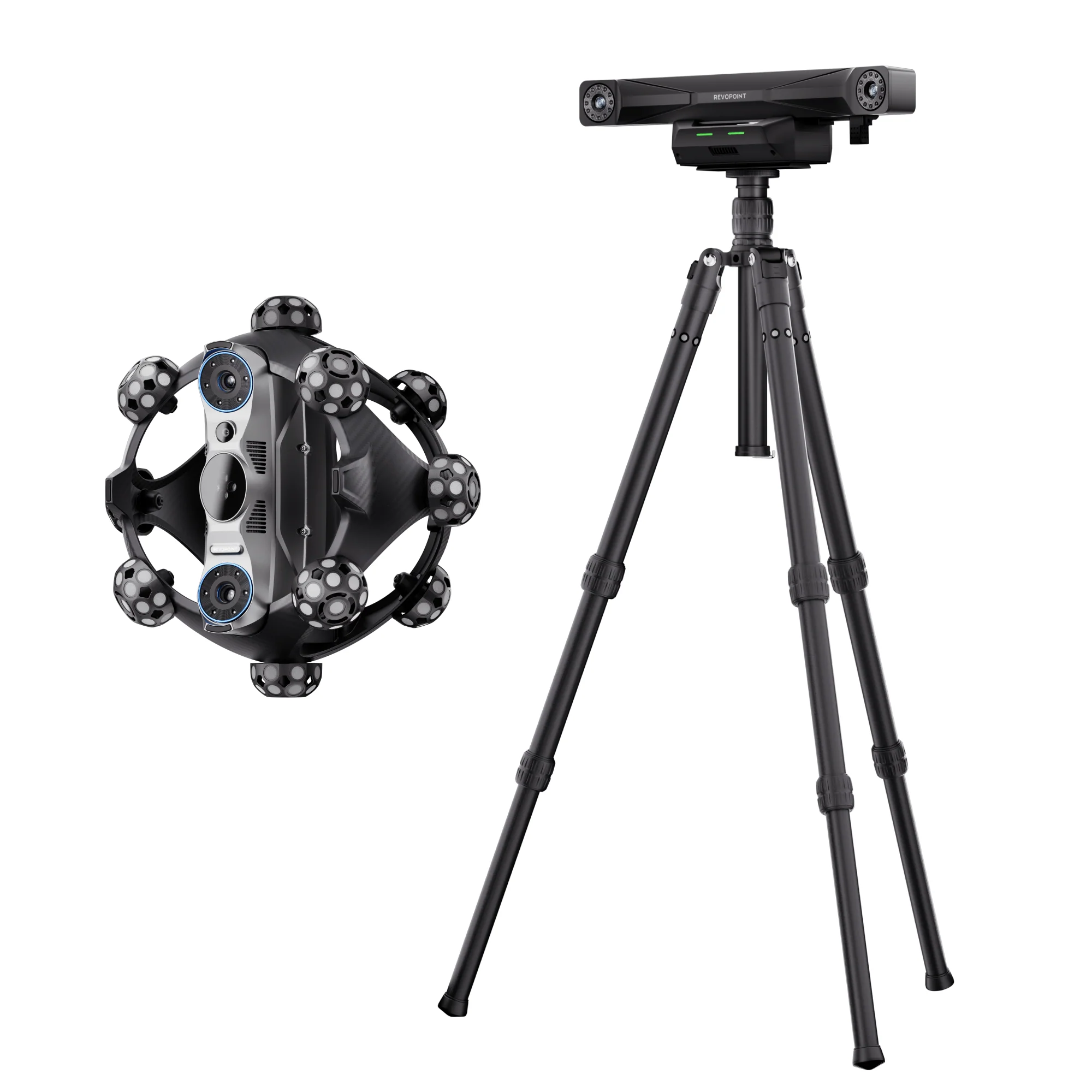

Лазерный 3D сканер c трекером Revopoint Trackit SR

Представляем c трекером Revopoint Trackit SR — решение Revopoint для 3D-сканирования: точность 0,02 мм, скорость до 2,000,000 точек/с, 30/17/1 синих лазерных линий (сканер)/ nir (трекер). Revopoint — китайский бренд компактных 3D-сканеров, выросший на краудфандинге: сильные алгоритмы сшивки и честные характеристики за умеренную цену.

Ниже — подробный разбор характеристик, сценариев применения и ответы на частые вопросы.

В основе работы c трекером Revopoint Trackit SR лежит технология лазерная триангуляция, nir: источником служит 30/17/1 синих лазерных линий (сканер)/ nir (трекер). Такая схема позволяет получать плотное облако точек даже со сложной геометрии — пазов, рёбер, отверстий и переходов поверхностей, где контактные методы бессильны.

Мобильность ручного сканера экономит главный ресурс — время: не нужно транспортировать объект в лабораторию, достаточно ноутбука и самого прибора. За один рабочий день можно оцифровать от нескольких мелких изделий до крупного агрегата, сняв его прямо на месте установки.

Рабочая геометрия подобрана под реальные задачи: область сканирования — от 123×130 мм до 330×325 мм, диапазон размеров объекта — от 1см до 4 метров, комфортная дистанция до объекта — от 200 до 500 мм (сканер)/ от 800 до 2500 мм (трекер). Это избавляет от необходимости держать несколько приборов под разные типоразмеры продукции.

Оптический блок: камер — 3. Детализация снимка достаточна для фиксации мелких элементов — от гравировок до крепежа и кромок.

Точность сканирования 0,02 мм выводит c трекером Revopoint Trackit SR из разряда «игрушек для хобби» в инструментальную категорию: по полученным данным можно строить рабочие чертежи и сравнивать изделие с эталонной CAD-моделью.

Скорость сканирования — до 2,000,000 точек/с: сбор данных идёт в режиме, близком к реальному времени, поэтому оператор сразу видит наращиваемую модель и понимает, какие зоны уже закрыты.

Сканер снимает не только геометрию, но и цвет: режим текстурного сканирования (да) накладывает реальную фактуру объекта на сетку. Цветные модели востребованы в музейной оцифровке, e-commerce, играх и VR, а также упрощают выравнивание сканов по текстуре на слабовыраженной геометрии.

Программная часть — ПО Revo Scan с режимами сшивки по маркерам, признакам и текстуре, встроенной обработкой сетки и экспортом OBJ/STL/PLY. Готовая сетка экспортируется в открытых форматах и принимается большинством CAD/CAM-систем, слайсеров 3D-принтеров и измерительных пакетов без конвертеров; прошивки и Revo Scan обновляются каждые несколько месяцев.

Совместимость и подключение: экспорт результатов в PLY, OBJ, STL, ASC, 3MF, GLTF, FBX — эти форматы напрямую открывают CAD- и CAM-системы, слайсеры и измерительное ПО; подключение к компьютеру — WiFi 6; требования к рабочей станции: ОС: Windows 10/11 (64-bit) Оперативная память: ≥ 64 GB Процессор: Intel i9 12th Gen или лучше, Видеокарта: NVIDIA RTX 4060 (8 GB) или лучше / ОС: macOS 11.0 или лучше, Процессор: M4 Pro или лучше, Оперативная память: ≥ 24 GB.

Эргономика и эксплуатация: габариты 250x250x177 мм, вес 1 кг. Компактный корпус удобно держать на весу длительное время, а для выездных работ весь комплект помещается в небольшой кейс или рюкзак.

Полные технические характеристики

Смотрите также:
3D сканер 3DMakerpro Seal Lite
3DMakerpro Magic Swift Plus
Категория: Ручные 3D-сканеры
Обучение и поддержка 3D-оборудования
Услуга 3D-сканирования объектов

Частые вопросы

Сканирует ли c трекером Revopoint Trackit SR цвет и текстуру?
Да, поддерживается цветное текстурное сканирование (да): на сетку накладывается реальная фактура объекта, а текстура дополнительно помогает сшивке кадров.

Объекты какого размера можно сканировать?
Рекомендуемый диапазон размеров — от 1см до 4 метров. Маркеры и режимы сшивки позволяют расширить диапазон за счёт посекционной съёмки крупных изделий.

Какой компьютер нужен для c трекером Revopoint Trackit SR?
Системные требования: ОС: Windows 10/11 (64-bit) Оперативная память: ≥ 64 GB Процессор: Intel i9 12th Gen или лучше, Видеокарта: NVIDIA RTX 4060 (8 GB) или лучше / ОС: macOS 11.0 или лучше, Процессор: M4 Pro или лучше, Оперативная память: ≥ 24 GB. Для комфортной работы с большими облаками точек рекомендуем дискретную видеокарту и SSD.

Как проходит оплата для юридических лиц?
Мы работаем с юридическими лицами по безналичному расчёту: выставляем счёт, при необходимости заключаем договор поставки. Стандартные условия — 100% предоплата, для крупных партий и регулярных закупок действуют специальные условия. Также возможна работа по лизингу через наших партнёров.

Какие сроки и условия поставки?
Срок изготовления и доставки с момента оформления заказа обычно составляет 30–45 дней — он зависит от модели и объёма партии, точный срок менеджер подтвердит при согласовании. Доставка выполняется транспортными компаниями по всей России: до терминала или до двери.
