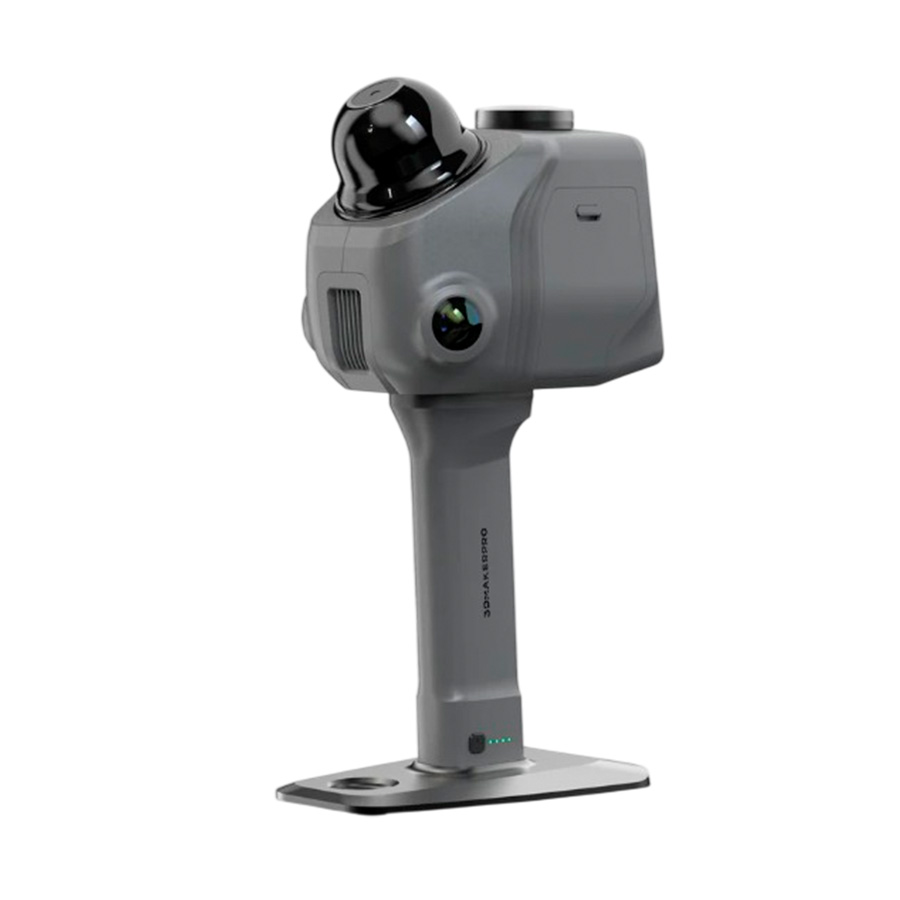

3DMakerPro Raven — ручной LiDAR 3D-сканер

3DMakerPro Raven — ручной LiDAR-сканер для оцифровки крупных объектов и целых пространств: фасадов, интерьеров, инженерных коммуникаций, металлоконструкций и технологического оборудования. В отличие от классических сканеров со структурированной подсветкой Raven использует технологию LiDAR с длиной волны 905 нм и уверенно измеряет на расстоянии 40–50 метров, а зона охвата достигает 80–100 метров. Скорость сбора данных — 150 000 точек в секунду, поэтому даже крупные сцены оцифровываются за один обход без установки штатива в десятках позиций. Сканер весит 1,1 кг и подключается по Wi-Fi или USB-C — кабель не мешает перемещаться по объекту. Для подрядчиков по обмерам, строителей и эксплуатационных служб это компактная альтернатива тяжёлым напольным лазерным сканерам.

LiDAR-технология и безопасность лазера

В Raven применён LiDAR-модуль с длиной волны 905 нм: излучатель формирует зондирующий луч, а приёмник измеряет время возвращения отражённого сигнала и вычисляет расстояние до каждой точки сцены. Лазер относится к первому классу безопасности и не вредит глазам при штатной эксплуатации, поэтому сканер можно применять в помещениях, где работают люди, без защитных экранов. Поле зрения составляет 360° по горизонтали и 40° по вертикали: за один проход оператор охватывает панораму вокруг себя, а не отдельный сектор, и снимает объект с меньшего числа станций. Цветная камера разрешением 12 Мп синхронно фиксирует текстуру, поэтому итоговое облако точек получается цветным — по нему легко опознать коммуникации, маркировку и конструктивные элементы. Скорость 150 000 точек в секунду сохраняет детализацию даже при быстрой съёмке больших объектов.

Облака точек и форматы данных

Raven сохраняет результаты в форматах LAS, PCD, PLY, OBJ, E57 и XYZ — это стандарты, которые напрямую читают геодезические пакеты, BIM-платформы и инженерные CAD. Облако точек можно импортировать в проектную среду, выполнить обмеры, построить разрезы и сравнить фактическую геометрию с проектом. Сшивка проходов выполняется программно по совпадающим фрагментам сцены; для ответственных объектов рекомендуется дополнить съёмку контрольными сферами или марками, которые повышают точность привязки. Цветная текстура с камеры 12 Мп накладывается на точки автоматически, что ускоряет дешифрирование: инженер видит не просто набор координат, а узнаваемое изображение объекта. Рабочее расстояние 40–50 метров позволяет оцифровывать высокие залы, эстакады и фасады с земли, без автовышек и лесов.

Характеристики 3DMakerPro Raven

Ключевые параметры сканера сведены в таблицу. Значения приведены по данным производителя для штатного режима работы.

Рабочая станция для больших облаков точек

LiDAR-съёмка порождает миллионы точек, поэтому требования к компьютеру выше, чем у настольных сканеров: рекомендованы процессор Intel Core i7, видеокарта уровня NVIDIA RTX 4060 и 64 Гб оперативной памяти. Такая конфигурация нужна не для самого сканирования, а для последующей обработки — фильтрации шума, сшивки проходов, раскраски и экспорта в E57 или LAS. С мощной рабочей станцией сессия на миллионы точек обрабатывается за минуты, а не часы, и оператор успевает проверить качество сшивки ещё на объекте, где проблемный фрагмент можно просто переснять. Мы помогаем подобрать конфигурацию под конкретный объём работ и ваше программное обеспечение — от компактной мобильной станции до стационарного графического компьютера в офисе.

Отдельно советуем предусмотреть скоростной диск для хранения архивов: сцены на сотни миллионов точек быстро занимают место.

Применение: стройплощадка, цех, эксплуатация

Типичные задачи Raven — фиксация фактического состояния зданий перед реконструкцией, исполнительные обмеры, оцифровка технологического оборудования и коммуникаций, документирование скрытых работ. В цеху сканер полезен для реверс-инжиниринга крупногабаритных конструкций, когда переносить деталь к стационарному оборудованию невозможно. По сравнению с фотограмметрией LiDAR даёт непосредственные измерения расстояний и меньше зависит от текстуры поверхностей. 3DMakerPro — доступный бренд: мы поставляем Raven под заказ и сами выполняем сервисное сопровождение, а выбрать сопутствующее оборудование помогает обзор бюджетных 3D-сканеров и каталог нашего магазина.

Отчёты по обмерам удобно прикладывать к исполнительной документации и передавать заказчику вместе с исходными облаками точек.

Частые вопросы о 3DMakerPro Raven

На каком расстоянии сканирует Raven?
Рабочее расстояние составляет 40–50 метров, зона охвата достигает 80–100 метров: этого хватает для залов, фасадов и эстакад без автовышки. Для типовых помещений хватает одной-двух станций съёмки с последующей автоматической сшивкой.

Безопасен ли лазер для глаз?
Да, излучение относится к первому классу лазерной безопасности — при штатной работе сканер не вредит зрению оператора и окружающих.

Справится ли сканер с металлом и тёмными поверхностями?
Да, LiDAR-метод менее чувствителен к материалу, чем структурированная подсветка; зеркальные поверхности перед съёмкой рекомендуется матировать. Тёмные и матовые поверхности LiDAR читает уверенно, без дополнительной подготовки.

Какие форматы поддерживаются?
LAS, PCD, PLY, OBJ, E57 и XYZ — данные напрямую загружаются в геодезические пакеты, BIM-платформы и CAD. E57 подходит для архивов, LAS распространён в геодезии, OBJ удобен для визуализации.

Нужен ли мощный компьютер?
Для обработки облаков точек рекомендованы Intel Core i7, NVIDIA RTX 4060 и 64 Гб оперативной памяти; поможем подобрать станцию под ваш объём работ. Для полевых условий есть вариант с мобильной станцией и резервным копированием на внешний носитель.

Чем Raven отличается от настольного сканера?
Он сканирует объекты размером в метры и целые помещения, тогда как настольные модели работают с деталями на поворотном столе.

3DMakerPro Raven стоит рассматривать, когда объекты измеряются метрами, а точность нужна на уровне миллиметров. Подобрать рабочую станцию и сравнить ручные модели можно в каталоге Опишите объект и требуемую точность — подберём конфигурацию под ваш бюджет. Подобрать рабочую станцию и сравнить ручные модели можно в каталоге https://luwam.ru/shop/3d-skanery/ , условия демонстрации в Москве — на странице https://luwam.ru/3d-skaner-moskva/ .
