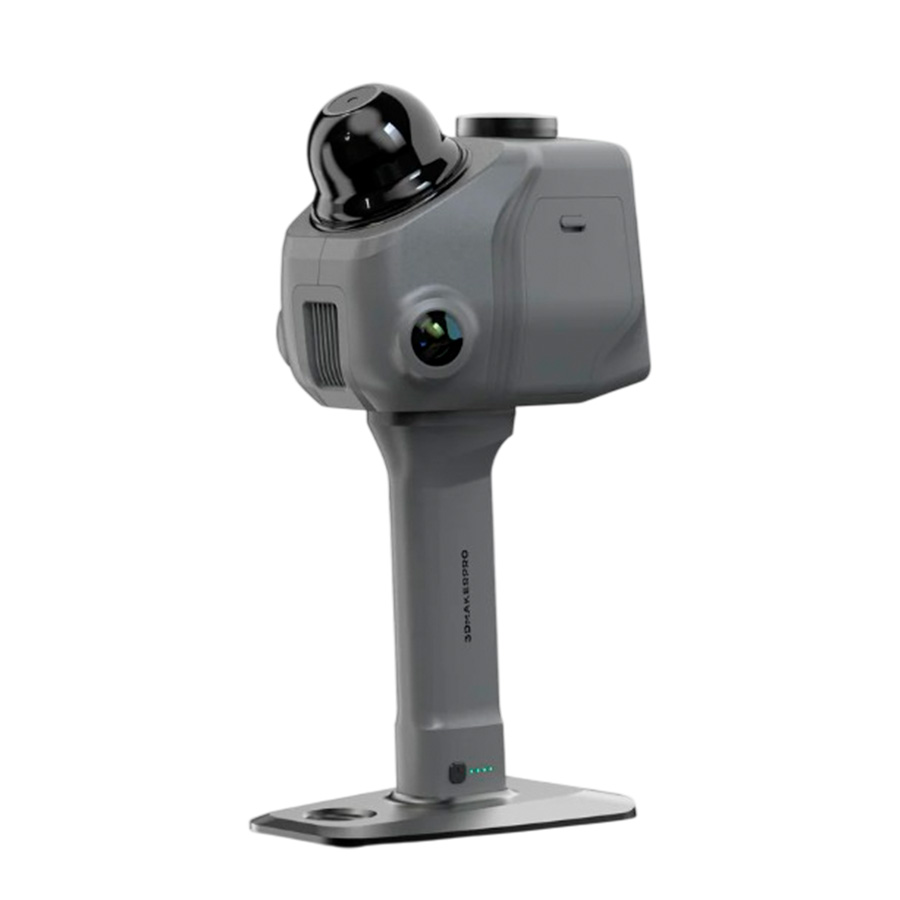

3DMakerpro Raven Max — лазерный LiDAR-сканер

3DMakerpro Raven Max — ручной лазерный LiDAR-сканер для съемки крупных объектов и открытых пространств: фасадов, помещений, строительных площадок, промышленных цехов и инфраструктуры. Прибор излучает на длине волны 905 нм, относится к первому классу лазерной безопасности и собирает до 150 000 точек в секунду. Зона охвата 80–100 м и рабочее расстояние 40–50 м позволяют оцифровывать здания и территории с одной позиции, а поле зрения 360 градусов по горизонтали и 40 градусов по вертикали сокращает число стоянок. Данные передаются по Wi-Fi или USB-C и сохраняются в LAS, PCD, PLY, OBJ, E57 и XYZ — форматах геодезии, BIM и графики. Бренд относится к доступному сегменту: поставка под заказ, сервисное сопровождение — наше.

Задачи дальнобойной лазерной съемки

LiDAR-сканер полезен там, где нужно бесконтактно получить миллионы измерений: обмеры зданий под реконструкцию, фиксация фасадов и памятников, съемка котлованов и отвалов для подсчета объемов, инвентаризация производственных площадок, планировка складов, документирование аварий и страховых случаев. Облака точек в LAS и E57 загружаются в системы автоматизированного проектирования, Revit и геоинформационные пакеты, поэтому результат сразу встраивается в процессы изысканий и проектирования. В отличие от метрологических сканеров ближнего поля, Raven Max решает задачу «крупный объект целиком»: одиночные камеры и рулетки здесь бессильны. Для лабораторной точности на малых деталях он не предназначен — это инструмент пространственных данных. Подходы к выбору измерительного оборудования для инженерных организаций мы разбираем в материале о сканерах для НИИ и конструкторских бюро.

Как устроен LiDAR Raven Max

В основе — лазерный дальномер, вращающийся узел и две камеры разрешением 12 мегапикселей; лазер первого класса безопасен для глаз даже при прямом взгляде на луч. Скорость 150 000 точек в секунду и круговое поле зрения дают плотное облако за один проход, вертикальный охват 40 градусов требует перестановки при съемке высоких объектов. Рабочее расстояние 40–50 м покрывает типовой двор или цех с одной стоянки, заявленная зона сканирования — 80–100 м. Текстуры и цвет прибор не снимает: задача LiDAR — геометрия и координаты. Корпус размером 148 на 288 на 98 мм и вес 1,1 кг позволяют работать со штатива и с рук. Беспроводное подключение по Wi-Fi экономит время на площадке, а USB-C используется для питания и быстрой выгрузки данных.

Данные, форматы и рабочая станция

Плотные облака точек требуют производительного компьютера: рекомендованы процессор Intel Core i7, видеокарта NVIDIA RTX 4060 и 64 ГБ оперативной памяти, операционная система — Windows. Форматы LAS и PCD подходят для геоинформационных и геодезических пакетов, E57 — обменный стандарт лазерного сканирования, XYZ — простой текстовый экспорт, PLY и OBJ — графика и печать. Сшивка стоянок выполняется по общим объектам сцены, контроль ведется по перекрытиям облаков. Планируйте дисковое пространство: крупные сессии занимают десятки гигабайт. При выездной работе запаситесь батареями и защищенным кейсом. Наша служба гарантии и ремонта сопровождает прибор после покупки, а перед заказом поможем рассчитать конфигурацию станции под ваши объемы данных.

Подготовка объекта и полевые нюансы

LiDAR равнодушен к освещенности сцены, но чувствителен к свойствам поверхности: зеркальные и стеклянные элементы не возвращают луч, а черная глянцевая краска поглощает его. При съемке фасадов учитывайте остекление — окна выпадают из облака точек и достраиваются по смежным ракурсам. Мокрый асфальт и металл дают шум, поэтому после дождя сессию лучше перенести. План работ составляйте заранее: маршруты стоянок с перекрытием около трети обзора, контрольные объекты для сшивки, резервное питание на полный день. Для внутренних помещений помогает предварительная разметка. Полученные облака проверяйте на плотность и разрывы до выезда с объекта — повторный выезд стоит дороже нескольких минут контроля. Консультацию по методике съемки предоставляем вместе с поставкой оборудования.

Характеристики 3DMakerpro Raven Max

Частые вопросы о Raven Max

На каком расстоянии работает сканер?
Рабочее расстояние 40–50 м, заявленная зона сканирования — 80–100 м с одной позиции.

Снимает ли прибор цвет и текстуры?
Нет, LiDAR собирает только геометрию; цвет при необходимости получают отдельной фотокамерой.

Безопасен ли лазер для глаз?
Да, первый класс лазерной безопасности — работать можно без защитных очков.

Какой компьютер нужен для обработки?
Рекомендованы Intel Core i7, NVIDIA RTX 4060 и 64 ГБ оперативной памяти под управлением Windows.

В какие форматы экспортируются данные?
LAS, PCD, PLY, OBJ, E57 и XYZ — поддержка геодезии, BIM, графики и печати.

Как заказать прибор и что с сервисом?
Поставка под заказ, сроки и комплектацию подтверждаем при оформлении; сервисное сопровождение — наше.

Итог: Raven Max — дальнобойный лазерный инструмент для пространственных данных: обмеры, BIM, инвентаризация, фиксация объектов и территорий. Выбор измерительного оборудования для инженерных задач разобран в статье о сканерах для НИИ и КБ; доступные предметные модели бренда — в обзоре https://luwam.ru/2026/09/21/byudzhetnye-3d-skanery-do-150-tysyach/ . Полный ассортимент — в каталоге https://luwam.ru/shop/3d-skanery/ , условия поставки и сервиса — на странице гарантии и ремонта.
