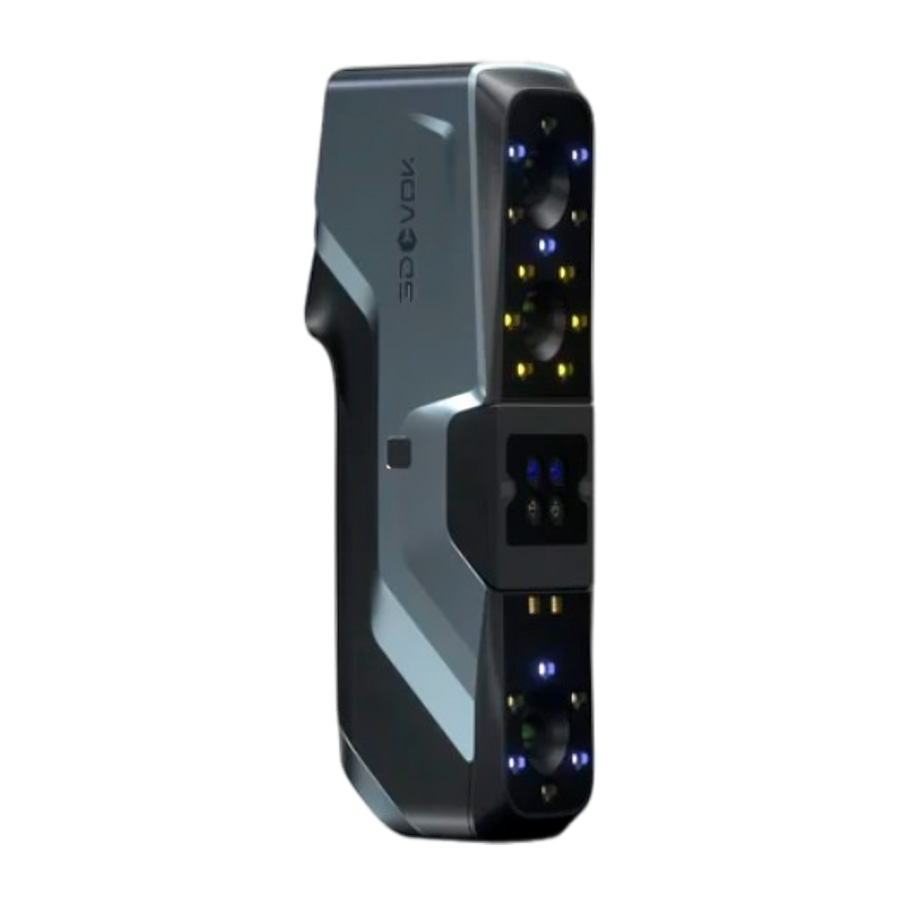

3DeVOK MT — гибридный ручной 3D-сканер

3DeVOK MT — ручной гибридный 3D-сканер, объединяющий в одном корпусе три источника данных: 34 синие и 22 красные лазерные линии, а также инфракрасную подсветку VCSEL. Такая схема позволяет одинаково уверенно оцифровывать мелкие детали с высокой детализацией и крупногабаритные объекты размером до метра и более. Точность сканирования достигает 0,04 мм, а скорость съёма данных — до 4 500 000 точек в секунду. Сканер подключается по USB 3.0, весит всего 0,64 кг и рассчитан на ежедневную интенсивную работу в производстве, инженерных бюро и образовательных студиях. Мы поставляем 3DeVOK MT под заказ и берём на себя сервисное сопровождение: помощь в выборе конфигурации, запуск на объекте, обновления ПО и обучение персонала входят в формат нашей работы.

Гибридная технология сканирования

Главная особенность 3DeVOK MT — несколько режимов съёмки в одном приборе. Инфракрасный канал с излучателем VCSEL отвечает за быстрое покрытие больших поверхностей: крупные детали, корпусные элементы, гипсовые модели и скульптуры оцифровываются без потери темпа. Синие лазерные линии дают высокую точность и детализацию на сложных участках — фасках, острых кромках, тонкостенных элементах. Красные лазерные линии добавляют устойчивость к тёмным и умеренно отражающим поверхностям, снижая потребность в матировании. Переключение между режимами выполняется в программном обеспечении, поэтому оператор перенастраивает сканер под конкретную задачу за считанные секунды, не меняя оборудование и не прерывая рабочий процесс.

Точность, скорость и рабочие зоны

Точность сканирования достигает 0,04 мм — этого достаточно для предметной оцифровки и производственных задач, близких к метрологическим. В инфракрасном режиме скорость доходит до 4 500 000 точек в секунду, в лазерном — до 3 300 000. Минимальная зона сканирования составляет 140×140 мм для синего лазера и 50×75 мм для структурированного света, максимальная — 490×490 и 1100×1000 мм соответственно. Рабочее расстояние варьируется от 150 до 1000 мм при лазерной съёмке и до 1500 мм при структурированном свете, поэтому крупный объект обходится без частых перестроек положения. Сканер захватывает текстуру и цвет, что важно при оцифровке музейных предметов, дизайнерских прототипов и изделий, для которых значима расцветка.

Области применения

Гибридность и широкий диапазон зон делают 3DeVOK MT универсальным инструментом. В производстве его применяют для контроля качества готовых деталей и сборочных единиц: облако точек сравнивается с CAD-моделью, а отклонения геометрии отображаются цветовой картой. В инженерных бюро сканер служит основой для реверс-инжиниринга — по физическому изделию восстанавливается электронная модель для доработки и печати. В образовании и науке прибор оцифровывает экспонаты, артефакты и натурные объекты. Отдельным сценарием остаётся съёмка крупногабаритных изделий: мебели, элементов интерьера, скульптуры и автомобильных компонентов, где выручают максимальное поле 1100×1000 мм и дальность до 1500 мм.

Характеристики

В таблице собраны ключевые параметры 3DeVOK MT из официальной спецификации. Значения зоны, скорости и рабочего расстояния приведены отдельно для лазерного режима и режима структурированного света, поскольку именно выбор источника определяет поведение прибора на конкретной задаче.

Подключение, ПО и требования к компьютеру

Сканер работает под управлением Windows и подключается по USB 3.0. Для комфортной обработки больших облаков точек производитель рекомендует процессор уровня Intel Core i7-13650HX и выше, видеокарту NVIDIA RTX 3060 с 6 Гб видеопамяти и выше, а также 32 Гб оперативной памяти. Результаты сохраняются в форматах OBJ, STL, PLY, ASC и проектных файлах, поэтому данные без конвертации загружаются в CAD-системы, слайсеры для 3D-печати и программы контроля геометрии. Прибор стабильно работает при температуре от 0 до 40 °C и влажности до 90% без конденсата. Габариты 215×73×53 мм и вес 0,64 кг позволяют возить сканер в обычном кейсе между площадками.

Частые вопросы

Чем гибридный сканер отличается от обычного лазерного?
В 3DeVOK MT сочетаются лазерные линии и инфракрасный канал структурированного света. Крупные поверхности быстро закрываются в скоростном режиме, а сложные участки дорабатываются лазером с максимальной точностью — покупать два отдельных прибора не нужно.

Справится ли прибор с чёрными и блестящими деталями?
Да, переключение между синими и красными лазерными линиями повышает устойчивость к тёмным и умеренно отражающим материалам. Для зеркальных поверхностей рекомендуется лёгкое матирование спреем — это стандартная практика для сканеров данного класса.

Какой компьютер нужен для работы?
Производитель называет ориентиром процессор Intel Core i7-13650HX, видеокарту NVIDIA RTX 3060 с 6 Гб видеопамяти и 32 Гб оперативной памяти. Такой конфигурации хватает для обработки полных облаков точек без задержек при сшивке.

Подходит ли 3DeVOK MT для контроля размеров?
Точность до 0,04 мм позволяет сравнивать изделие с CAD-моделью и выявлять отклонения геометрии. Для сертифицированных измерений с протоколами стоит дополнительно рассмотреть специализированные метрологические комплексы.

Какие объекты можно сканировать?
Диапазон простирается от мелких деталей до крупногабаритных изделий: максимальное поле одного кадра достигает 1100×1000 мм при структурированном свете, а рабочее расстояние — 1500 мм. Более крупные объекты оцифровываются по частям со сшивкой.

Как заказать сканер и что с обслуживанием?
Оборудование поставляется под заказ: оформите заявку, и мы согласуем комплектацию, сроки и документы. Сервисное сопровождение выполняем мы сами — от первичной настройки до ремонта.

Уточнить актуальную цену и сроки поставки 3DeVOK MT можно в каталоге 3D-сканеров LUWAM. Если параллельно рассматриваете оборудование Shining 3D, полезен наш сравнительный материал EinScan или FreeScan: как выбрать сканер. Условия ремонта и техподдержки описаны на странице https://luwam.ru/garantiya-i-remont/ , а обзор метрологического флагмана доступен по адресу https://luwam.ru/2026/09/27/obzor-freescan-ue-pro/ .
