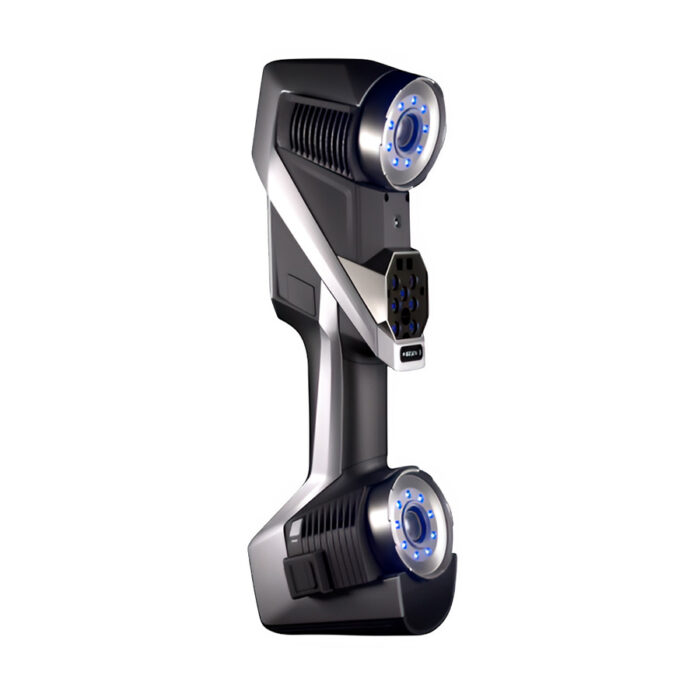

SCANOLOGY KSCAN-X — ручной лазерный 3D-сканер

SCANOLOGY KSCAN-X — ручной лазерный 3D-сканер, созданный для очень крупных объектов: диапазон размеров от 0,5 до 15 метров, рабочее расстояние от 0,3 до 2,5 м, зона сканирования до 2600 на 1800 мм. Скорость съёма данных — 6 450 000 измерений в секунду, точность на средней дистанции — 0,03 мм, в режиме большой области — 0,075 мм, объёмная точность — 0,075 мм плюс 0,010 мм на метр. Отличительная черта модели — беспроводное подключение по Wi-Fi 6 в дополнение к USB 3.0: без кабеля обходить вагоны, фюзеляжи и строительные конструкции заметно удобнее. Бренд относится к доступному китайскому сегменту: оборудование поставляется под заказ, а сервисное сопровождение полностью обеспечивает наша компания. Ниже разбираем режимы, точность и практические сценарии применения сканера.

Лазерная система и режимы сканирования

В KSCAN-X применён синий лазер с тремя рабочими конфигурациями. Режим большой области одновременно проецирует 84 синие лазерные линии — им быстро оцифровывают обширные поверхности: борта, обшивку, каркасы. Сканирование на средней дистанции использует 54 линии и даёт более плотный массив точек с точностью 0,03 мм — это основной режим для деталей и узлов. Для глубоких отверстий и полостей предусмотрена одиночная лазерная линия, которая проникает туда, где широкие проекции слепнут. Рабочее расстояние от 0,3 до 2,5 м позволяет оператору не прижиматься к объекту: съём данных ведётся с пола, стремянки или подъёмной платформы. Класс лазера — второй, безопасный для глаз, поэтому специальная защита на площадке не требуется. Диапазон рабочих температур — от -10 до +40 °C при влажности до 90 %, то есть сканер пригоден для работы в неотапливаемых цехах и на открытом воздухе в межсезонье.

Какие объекты и задачи подходят

Заявленный диапазон размеров — от 0,5 до 15 метров, и именно на больших объектах KSCAN-X раскрывается полностью: железнодорожные вагоны и локомотивы, авиационные фюзеляжи и панели, корпуса малых судов, каркасы зданий и металлоконструкции, крупная технологическая оснастка, автотранспорт и спецтехника. Типовые задачи — контроль геометрии сварных металлоконструкций, обмеры перед ремонтом и модернизацией, фиксация фактического состояния конструкций, реверс-инжиниринг крупногабаритных узлов, для которых не осталось чертежей. Для конструкторских бюро и исследовательских институтов мы отдельно разбирали выбор сканера в материале 3D-сканер для НИИ и КБ. Если стоит задача регулярного контроля качества серийной продукции, посмотрите и обзор 3D-сканеров для контроля качества — там показано, как строится цикл от сканирования до протокола отклонений.

Точность, связь и работа с данными

Понимание объёмной точности важно для корректной постановки задачи: локальная точность на средней дистанции составляет 0,03 мм, но при сканировании протяжённого объекта накопленная погрешность растёт примерно на 0,010 мм на каждый метр длины. Для контроля сварных швов и обмеров конструкций этого достаточно с запасом, а для малых прецизионных деталей логичнее использовать компактный сканер с меньшей зоной. Разрешение составляет 0,010 мм. Подключение выполняется по USB 3.0 Type-B или беспроводному каналу Wi-Fi 6 — во втором случае оператор не привязан к рабочей станции кабелем и свободно перемещается вокруг объекта. Система работает под Windows, корпус имеет габариты 344 на 124 на 99 мм. Экспорт данных выполняется в распространённые форматы для дальнейшей обработки в CAD и системах контроля геометрии. Перед покупкой мы рекомендуем протестировать сканер именно на ваших объектах — привозите деталь на демонстрацию.

Характеристики SCANOLOGY KSCAN-X

Ключевые параметры модели сведены в таблицу. Полная спецификация и конфигурация комплекта предоставляются по запросу.

Частые вопросы

Правда ли, что KSCAN-X работает без кабеля?
Да, помимо USB 3.0 Type-B поддерживается Wi-Fi 6. Беспроводной режим удобен при обходе крупногабаритных объектов, когда кабель ограничивает перемещения оператора.

Какой самый большой объект можно отсканировать?
Заявленный диапазон размеров — от 0,5 до 15 метров. Крупные объекты сканируются по секциям, после чего секции сшиваются в единую модель в постобработке.

Хватит ли точности для контроля сварных швов?
Как правило, да: точность 0,03 мм на средней дистанции и объёмная точность 0,075 мм плюс 0,010 мм/м соответствуют типовым требованиям к металлоконструкциям. Требования конкретного проекта лучше обсудить с нашим инженером.

Можно ли сканировать глубокие отверстия?
Да, для этого предусмотрен специальный режим с одной лазерной линией — узкий луч проникает в полости, недоступные широким проекциям.

Как устроены поставка и сервис?
Сканер поставляется под заказ. Сервисное сопровождение — наша зона ответственности: диагностика, калибровка и ремонт выполняются специалистами LUWAM.

Чем KSCAN-X отличается от компактных ручных моделей?
Масштабом: огромная зона сканирования, рабочее расстояние до 2,5 м и режим на 84 лазерные линии рассчитаны на объекты от метров до десятков метров длиной.

Поможем подобрать конфигурацию под ваши объекты и провести тестовое сканирование. Для метрологии крупных изделий взгляните также на координатно-измерительную систему FreeScan Trak Nova. Демонстрация и выдача в Москве: https://luwam.ru/3d-skaner-moskva/ — полный модельный ряд в каталоге: https://luwam.ru/shop/3d-skanery/
