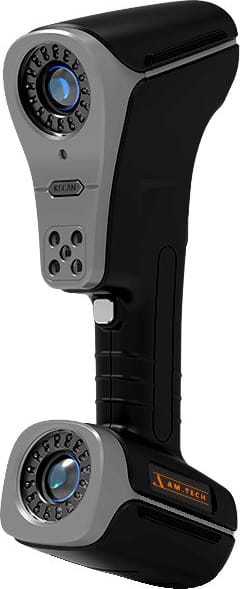

AM.TECH KSCAN Magic — ручной лазерный 3D-сканер

AM.TECH KSCAN Magic — ручной лазерный 3D-сканер, созданный для промышленной оцифровки деталей самого разного масштаба. Прибор сочетает синие перекрёстные лазеры для детальной съёмки, инфракрасный режим для больших площадей и встроенную фотограмметрию, поэтому закрывает задачи от мелких фрезерованных элементов до кузовных панелей, станочных станин и узлов металлоконструкций. Погрешность измерений достигает 0,02 мм, разрешение — 0,010 мм, а скорость съёма данных составляет до 2 700 000 точек в секунду. Корпус весит всего 0,57 кг, подключение выполняется по USB 3.0, сканирование текстуры и цвета доступно штатно. Модель поставляется под заказ, сервисное сопровождение полностью берёт на себя наша компания: от пусконаладки и обучения операторов до калибровки и ремонта. Ниже разбираем технологию, характеристики и границы применения сканера.

Технология сканирования и лазерные режимы

В основе KSCAN Magic — четыре лазерных режима, которые оператор переключает в зависимости от задачи. Сетка синих перекрёстных лазеров из 11 на 11 линий предназначена для плотного сканирования сложного рельефа: фасонных поверхностей, литых деталей, углублений и плавных переходов. Режим с одиннадцатью параллельными инфракрасными линиями закрывает большие площади — с его помощью быстро оцифровывают обшивку, кузовные панели и протяжённые сварные конструкции. Отдельный инфракрасный режим с сеткой лазеров полезен там, где синий свет даёт избыточный шум на черновых поверхностях, а перекрёстные синие линии используются для быстрого общего сканирования. Поле зрения достигает 1440 на 860 мм, а в фотограмметрическом режиме расширяется до 3760 на 3150 мм; глубина резкости — 925 мм и 2500 мм соответственно. Рабочее расстояние варьируется от 160 до 1250 мм в зависимости от режима, класс лазера — второй, безопасный для глаз. Такая связка позволяет одному прибору заменять сразу несколько специализированных систем.

Точность и области применения

Погрешность сканера — до 0,02 мм при разрешении 0,010 мм, заявленный диапазон размеров объектов — от 0,01 до 10 метров. Эта комбинация закрывает типовые промышленные сценарии: контроль размеров и взаимного расположения поверхностей по чертёжу, входной контроль закупаемой продукции, оцифровку и контроль износа технологической оснастки, реверс-инжиниринг узлов, по которым не сохранилась конструкторская документация. Лазерная технология стабильнее структурированного света ведёт себя на тёмных пластике и металле, что важно в реальном цеху. Для серийного производства существенно, что повторяемость результатов не зависит от опыта конкретного оператора: траекторию сканирования легко формализовать в регламент и повторять от детали к детали. Если вы подбираете оборудование под контроль качества, посмотрите разбор типовых сценариев 3D-сканеров для контроля качества, а для задач восстановления геометрии пригодится обзор 3D-сканеров для реверс-инжиниринга.

Программное обеспечение и эксплуатация

Сканер работает под управлением программы ScanViewer в среде Windows. Результаты экспортируются в форматы .stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx и другие: полигональные модели передаются в CAD-системы и пакеты контроля, а параметрические igs и stp открывают прямой путь в SolidWorks, КОМПАС-3D и аналогичное ПО. Поддерживается сканирование текстуры и цвета — это полезно при оцифровке художественных изделий, музейных предметов и изделий с маркировкой. Поворотный стол не поддерживается: модель рассчитана на ручную съёмку, зато сохраняет работоспособность в диапазоне температур от -10 до +40 °C, то есть в цеху и даже на открытой площадке. Габариты корпуса — 325 на 133 на 84 мм, вес нетто 0,57 кг, поэтому рука оператора не устаёт за полную смену, а сканер в кейсе легко перевозить между площадками. Универсальный набор форматов и лёгкая оснастка делают прибор удачным выбором для выездного контроля и аудита поставщиков.

Характеристики AM.TECH KSCAN Magic

Ключевые параметры сведены в таблицу. Полная спецификация и методика поверки предоставляются по запросу вместе с коммерческим предложением.

Частые вопросы

Подходит ли KSCAN Magic для метрологического контроля?
Да. Погрешность до 0,02 мм и разрешение 0,010 мм позволяют контролировать детали с допусками от 0,1 мм и оформлять результаты протоколом сравнения с CAD-моделью.

Можно ли оцифровать автомобиль или станок целиком?
Да. Диапазон размеров достигает 10 м, а в фотограмметрическом режиме поле зрения расширяется до 3760 на 3150 мм: крупный объект сканируют по секциям с последующей сшивкой в единую модель.

Как прибор работает с чёрным металлом и полированными поверхностями?
Лазерная технология увереннее структурированного света ведёт себя на тёмных и глянцевых материалах, но зеркальные участки перед съёмкой разумно обработать матирующим спреем — так гарантирован плотный массив точек.

Какое программное обеспечение входит в комплект?
ScanViewer под Windows. Результат сохраняется в .stl, .ply, .obj, .igs, .stp и другие форматы, совместимые с распространёнными CAD и системами контроля.

Как организованы поставка и сервис?
Оборудование поставляется под заказ. Диагностику, калибровку и ремонт выполняют специалисты LUWAM — условия описаны на странице гарантии и ремонта.

Чем ручной сканер лучше настольного?
Мобильностью и масштабом. Настольные комплексы удобны для мелких деталей, а ручной прибор приезжает к объекту — в цех, на монтажную площадку, к станку — и работает с изделиями длиной до десяти метров.

Инженеры LUWAM подберут конфигурацию под ваши допуски и габариты изделий, проведут демонстрацию на ваших деталях и помогут с методикой контроля. Другие модели смотрите в каталоге 3D-сканеров, в том числе гибридный лазерный EinScan HX2. Записаться на демонстрацию и получить консультацию в Москве можно здесь: https://luwam.ru/3d-skaner-moskva/
