ZG MarvelScan Galaxy — автоматический сканер

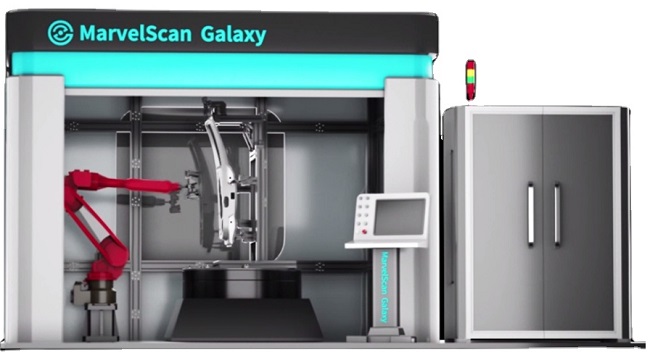

ZG MarvelScan Galaxy — автоматизированное решение для 3D-сканирования: стационарный лазерный комплекс, который снимает крупные и тяжелые детали без ручного удержания сканера. Установка имеет габариты 3200×1500×1800 мм и вес 500 кг, поэтому внутри ее рабочей зоны размещаются по-настоящему габаритные изделия — отливки, сварные узлы, штампы и оснастка. Сканирование выполняется по заданной программе, что дает одинаково повторяемый результат на каждой детали: оператор задает маршрут, а система отрабатывает его с высокой дисциплиной, недоступной ручной обходке. Для серийного производства и метрологических лабораторий это переход от ремесла к технологии. Поставка — под заказ, сервисное сопровождение выполняет LUWAM.

Зачем автоматизировать сканирование

Ручной сканер в руках даже опытного оператора дает разброс результатов: рука дрогнула, угол изменился, дистанция ушла — и две съемки одной детали уже не совпадают идеально. Для разового реверса это неважно, но в серийном контроле повторяемость становится ключевым требованием. Автоматизированный комплекс снимает человеческий фактор: каждая деталь проходит один и тот же маршрут, с одинаковыми параметрами и в одинаковом темпе. Отчеты по каждой единице продукции строятся по единому шаблону, а результаты сравниваются с CAD-моделью по одной методике — это упрощает приемку, разбирательство брака и статистический контроль процесса. Скорость тоже растет: программе не нужны паузы на отдых, смена позиции у оператора и повторные проходы. Программа сканирования создается один раз под конкретную деталь и дальше запускается одним действием: время цикла известно заранее, и его можно закладывать в производственный график. В итоге отдел контроля качества получает предсказуемую пропускную способность и документируемый результат по каждой детали, а инженеры — уверенность, что изменения в геометрии изделий отслеживаются честно, а не зависят от того, кто именно держал сканер в этот день.

Какие задачи решает комплекс

Рабочая зона установки рассчитана на крупные объекты, поэтому основные заказчики — предприятия литейного производства, энергомашиностроения, транспортного машиностроения и металлообработки с крупногабаритной номенклатурой. Типовые задачи: входной контроль поковок и отливок, инспекция сварных металлоконструкций, контроль штампов и пресс-форм, обмеры оснастки перед ремонтом и после него. Лазерная технология сканирования дает плотное облако точек, пригодное и для сопоставления с CAD-моделью, и для реверс-инжиниринга — восстановления документации на изделия, чертежи которых не сохранились. Автоматический режим особенно ценен там, где контроль должен идти потоком: каждая партия деталей проверяется по одной программе, а результаты накапливаются в базе для анализа трендов и износа оснастки. Стационарное исполнение, в свою очередь, избавляет от ежедневной калибровочной рутины, которую неизбежно диктует мобильное оборудование. Отдельный сценарий — сравнение партий: облака точек, снятые в разные месяцы, накладываются друг на друга и показывают износ оснастки или дрейф техпроцесса задолго до появления брака.

Внедрение, доставка и сервис

Комплекс весом 500 кг и габаритами 3200×1500×1800 мм — это уже не посылка, а инженерный проект: доставка до цеха, разгрузка, монтаж, подключение и пусконаладка планируются заранее. Специалисты LUWAM сопровождают внедрение целиком — от оценки помещения и требований к фундаменту до обучения персонала и запуска первой производственной программы контроля. Конфигурацию рабочей зоны и глубину автоматизации разумно подгонять под реальную номенклатуру, а не покупать на вырост — мы поможем найти баланс между ценой и запасом на развитие. После запуска сервисное сопровождение остается на нашей стороне: регламентные работы, ремонт и обновления выполняют специалисты LUWAM, условия описаны на странице гарантии и ремонта. Для задач, которые не помещаются в рабочую зону стационарной установки, разумно держать в парке мобильное решение — трекинговую систему Shining 3D FreeScan Trak Nova. А если на предприятии уже используется западное ПО анализа, которое ушло с рынка, полезен наш материал чем заменить GOM Inspect — маршрут миграции данных и методик без потери накопленной истории.

Характеристики

Базовые параметры ZG MarvelScan Galaxy приведены в таблице. Точные метрологические характеристики, конфигурация рабочей зоны и состав поставки формируются под проект и подтверждаются в техническом задании.

Частые вопросы

Какое помещение нужно под установку?
Габариты комплекса — 3200×1500×1800 мм при весе 500 кг. К ним добавляются зоны доступа для загрузки деталей и обслуживания. Требования к помещению и фундаменту фиксируются в техническом задании до поставки.

Можно ли сканировать очень тяжелые детали?
Да, комплекс рассчитан на крупные и тяжелые изделия: крупногабаритные отливки, сварные узлы и оснастку. Схему загрузки под ваш грузопоток проработаем на этапе проектирования.

Кто выполняет монтаж и обучение?
Монтаж, пусконаладку и обучение персонала выполняют специалисты LUWAM. Первый производственный цикл контроля запускается совместно с вашей командой.

Сколько ждать поставку?
Комплекс поставляется под заказ. Сроки зависят от конфигурации рабочей зоны и производственной программы производителя; актуальный график уточняйте у менеджера.

Что делать с деталями, которые не помещаются в зону?
Для сверхгабаритных объектов и съемки на месте рекомендуем мобильную трекинговую систему FreeScan Trak Nova — она закрывает длинномеры, которые не вывезти в лабораторию.

Как обслуживается комплекс?
Сервисное сопровождение выполняет LUWAM: регламентные работы, ремонт, обновления. Условия — на странице гарантии и ремонта нашего сайта.

Автоматизация сканирования окупается там, где контроль идет потоком, а цена ошибки высока. Дополнить стационарный комплекс мобильным звеном поможет FreeScan Trak Nova, а методики контроля качества мы разбираем в подборке 3D-сканирования для контроля качества. Каталог всего оборудования: https://luwam.ru/shop/3d-skanery/ .
