TrackScan Sharp-E — метрологический 3D-сканер SCANOLOGY

TrackScan Sharp-E — метрологическая трекинговая система SCANOLOGY для промышленного контроля и реверс-инжиниринга. Ручной сканер с синим лазером снимает данные с точностью 0,025 мм при объёмной точности 0,044 мм + 0,012 мм/м, выдавая до 6 000 000 измерений в секунду. Зона захвата 800×700 мм — одна из крупнейших в своём классе, поэтому крупные объекты проходятся за меньшее число стыковок. Глубина резкости до 800 мм в режиме большого захвата упрощает сканирование рельефных поверхностей. Система подключается по USB 3.0 или LAN и работает под Windows. SCANOLOGY поставляется в Россию официально под заказ, а сервисное сопровождение — диагностику, калибровку и ремонт — выполняет команда LUWAM. Подскажем, какая конфигурация закроет ваши допуски, и обучим операторов работе с системой.

Трекинг без маркеров и поле 800×700 мм

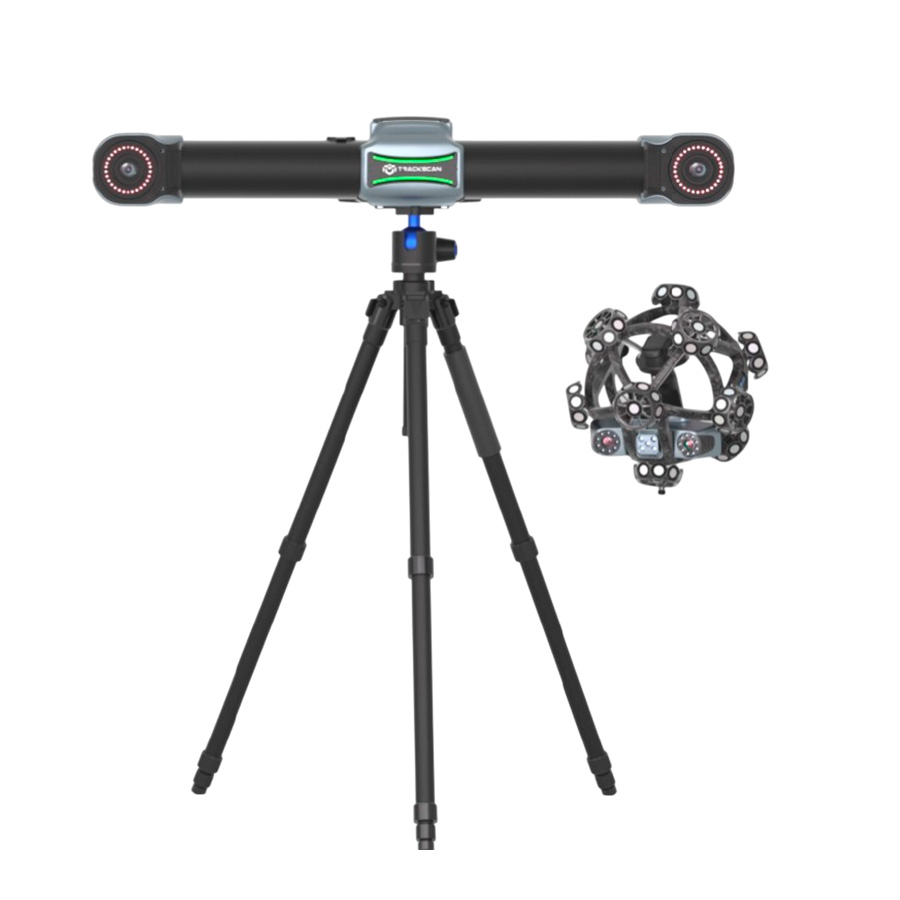

TrackScan Sharp-E работает в связке с оптическим трекером: тот отслеживает положение сканера в пространстве, поэтому наклеивать маркеры на объект не нужно — поверхность остаётся чистой, а подготовка крупногабаритной детали занимает минуты, а не часы. Поле 800×700 мм за один кадр захватывает значительный участок: меньше проходов — меньше стыков и накопленных ошибок сшивки. Глубина резкости составляет 400 мм в стандартном режиме и 800 мм в режиме большого захвата, поэтому перепады рельефа — глубокие полости, ступени, карманы корпусных деталей — не выводят сканер из фокуса. Рабочее расстояние около 300 мм удерживает оператора на безопасной дистанции от станка или оснастки, что важно в цеховых условиях при плотной расстановке оборудования вокруг сканируемого объекта. Подключение по USB 3.0 или LAN выбирают под сценарий: кабель — для стационарного поста контроля, локальную сеть — когда сканер перемещается между участками цеха.

81 лазерная линия и режим глубоких отверстий

В ультрабыстром режиме сканер проецирует 81 синюю перекрёстную лазерную линию по технологии Triple Cross — плотная сетка позволяет снимать сложные криволинейные поверхности на высокой скорости без потери полноты данных. В высокоточном режиме включаются 17 параллельных синих линий: плотность точек растёт, и система читает кромки, фаски и мелкие элементы с максимальной детализацией. Для глубоких отверстий предусмотрена отдельная дополнительная лазерная линия, которая заглядывает туда, где перекрёстные пучки затеняют друг друга. Лазер относится ко второму классу безопасности и не требует защитных очков при штатной работе. Синий источник света меньше рассеивается на металле и даёт чистые данные на шлифованных и слегка блестящих поверхностях без предварительного матирования — лишняя подготовка детали не нужна. Разрешение 0,02 мм позволяет различать мелкий рельеф: маркировку, риски, кромки сварных швов и геометрию посадочных мест.

Характеристики TrackScan Sharp-E

Паспортные параметры системы приведены в таблице.

Метрология и промышленный контроль

Типовые задачи TrackScan Sharp-E — контроль геометрии изготовленных деталей относительно CAD-модели, входной контроль покупных изделий, обмеры оснастки и сварных конструкций, реверс-инжиниринг деталей, снятых с производства. Объёмная точность 0,044 мм + 0,012 мм/м позволяет контролировать допуски на протяжённых объектах, где обычные ручные сканеры накапливают ошибку по краям. Система работает под Windows и выгружает STL, OBJ, PLY, ASC, IGS, TXT, MK2 и UMK — данные сразу уходят в инженерные CAD и программы контроля. Для предприятий, которые раньше работали с Creaform HandySCAN, TrackScan Sharp-E стал практичной альтернативой: санкционные бренды поставляются параллельным импортом долго и без гарантии, а SCANOLOGY завозится официально с нашим сервисом. Подробнее — в нашем разборе сканеров для реверс-инжиниринга.

Частые вопросы о TrackScan Sharp-E

Правда, что маркеры не нужны?
Да. Трекер непрерывно отслеживает положение сканера в пространстве, поэтому сшивка кадров идёт без маркеров на объекте. Это ускоряет подготовку и сохраняет поверхность деталей и покрытий чистой.

Какой максимальный размер объекта можно отсканировать?
За один кадр захватывается поле 800×700 мм, а крупные объекты проходятся последовательными проходами — трекер держит единую систему координат, поэтому длина ограничена практикой обхода, а не конструкцией сканера.

Насколько безопасен лазер для глаз?
Источник света относится ко второму классу лазерной безопасности: при штатной работе защита очками не требуется. Стандартная мера предосторожности одна — не направлять луч прямо в глаз длительное время.

Какая объёмная точность и зачем она нужна?
0,044 мм + 0,012 мм на метр длины. Именно объёмная точность показывает, насколько «уводит» геометрию на протяжённых деталях, поэтому при контроле допусков она важнее точности одиночного кадра.

Какие форматы данных выдаёт система?
STL, OBJ, PLY, ASC, IGS и TXT, а также инженерные MK2 и UMK. Файлы напрямую открываются в CAD-системах и пакетах контроля геометрии без промежуточной конвертации.

Чем TrackScan Sharp-E заменяет Creaform HandySCAN?
По классу задач — прямая замена: трекинг, синий лазер, метрологическая точность. При этом SCANOLOGY поставляется официально под заказ с сервисом LUWAM, без рисков и долгих сроков параллельного импорта.

Сравнить подходы к выбору метрологического сканера можно в статье EinScan или FreeScan, а разбор альтернатив санкционным брендам — здесь: https://luwam.ru/2026/09/28/chem-zamenit-creaform-handyscan/ . Полный ассортимент — в каталоге 3D-сканеров LUWAM. Сроки, цену и условия демонстрации TrackScan Sharp-E на ваших деталях уточняйте у менеджеров — подберём конфигурацию под ваши допуски и задачи.
