Портативная 3D-система сканирования TrackScan-P550

Короткий ответ: ScanTech TrackScan-P550 — портативная метрологическая система из лазерного сканера и оптического трекера E-Track. Точность 25 мкм, объёмная точность 0,044 мм, скорость до 2 600 000 измерений в секунду, объекты от 100 до 8000 мм. Поставка под заказ, сервисное сопровождение наше.

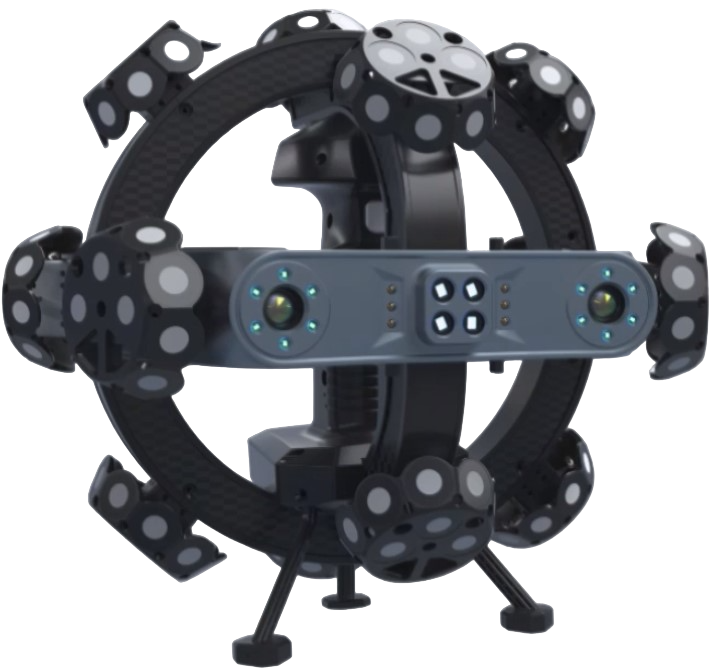

Портативная система 3D-сканирования ScanTech TrackScan-P550 состоит из лазерного сканера и оптического трекера E-Track, который отслеживает положение насадки в пространстве. Благодаря трекингу сканировать можно без наклейки маркеров на объект: система сама определяет взаимное положение сканера и детали. Точность сканирования составляет 25 мкм, объёмная точность — 0,044 мм, а скорость достигает 2 600 000 измерений в секунду. Диапазон размеров объектов — от 100 до 8000 мм, то есть один комплекс закрывает и мелкие детали, и крупную оснастку. ScanTech — доступный бренд: поставка выполняется под заказ, сервисное сопровождение обеспечивает наша команда. Рабочая температура от −10 до +40 °C допускает работу прямо в цехе.

Метрологическое сканирование без маркеров

Классическая проблема ручного metrology-сканирования — необходимость наклеивать маркеры на объект, что занимает время и портит поверхность. TrackScan-P550 решает её иначе: оптический трекер E-Track непрерывно следит за пространственным положением сканера, поэтому оператор свободно перемещается вокруг детали, а данные сшиваются в единую систему координат автоматически. Это особенно ценно при контроле ответственных поверхностей, окрашенных изделий и деталей, которые нельзя размечать. Зона сканирования 500×600 мм с глубиной резкости 400 мм позволяет захватывать крупные участки за один проход, а диапазон до 8000 мм — работать с рамами, станками и обшивками. Результат — плотное облако точек с разрешением до 20 мкм, пригодное для сравнения с CAD-моделью и реверс-инжиниринга. Плотности данных при этом достаточно для построения полноценной CAD-модели или отчёта контроля, поэтому один комплекс закрывает обе задачи.

Режимы лазерного сканирования

В сканере реализовано три режима под разные задачи. Супербыстрый режим использует 21 синий лазерный крест и рассчитан на максимальную производительность при оцифровке больших поверхностей. Режим высокой точности задействует 7 параллельных синих лазерных линий и применяется там, где критичны 25 мкм и стабильность объёмной точности 0,044 мм. Режим сканирования глубоких отверстий работает одной синей лазерной линией и достаёт до дна глухих полостей и канавок, где многолинейные схемы слепнут. Лазер относится ко второму классу, безопасному для глаз, поэтому специальная защита оператору не требуется. Скорость до 2 600 000 измерений в секунду сокращает время сканирования крупногабаритных объектов с часов до десятков минут, а рабочее расстояние 300 мм удерживает оператора на комфортном удалении от детали. Переключение режимов выполняется в программном обеспечении без замены оптики, поэтому один оператор в течение смены закрывает и быструю оцифровку, и точный контроль, и работу с глубокими полостями. Такое разделение экономит время: не нужно переносить деталь к другому оборудованию или перенастраивать систему заново.

Характеристики ScanTech TrackScan-P550

Основные параметры системы сведены в таблицу по данным производителя. Комплект поставки включает сканер и оптический трекер E-Track.

Форматы данных и рабочие условия

Система экспортирует результаты в широкий набор форматов: STL, PLY, OBJ, IGS, WRL, XYZ, DAE, FBX, MA и ASC — от полигональных сеток для 3D-печати до инженерных форматов для CAD-систем. Подключение выполняется по USB 3.0, рабочая ОС — Windows. Диапазон рабочих температур от −10 до +40 °C и влажность 10–90% позволяют работать в цехе и на монтаже без климатического контейнера; сертификаты CE и UL подтверждают промышленное исполнение. Вес брутто комплекта 3,4 кг и упаковка 500×487×500 мм делают комплекс по-настоящему перевозимым между площадками. Мы помогаем настроить связку сканер — трекер — CAD под конкретные задачи контроля и реверс-инжиниринга и обучаем операторов типовым методикам сканирования с трекингом. Для выездных задач комплект перевозится в штатной упаковке, а подготовка на новой площадке занимает считанные минуты: трекер устанавливается на штатив, выполняется быстрая проверка, и система готова к работе. Это удобно для сервисных бригад и подрядчиков, работающих на территории заказчика.

Поставка и сервисное сопровождение

ScanTech — доступный бренд: TrackScan-P550 поставляется под заказ, сервисное сопровождение выполняет команда LUWAM, включая установку, калибровку, обновления ПО и ремонт. Система конкурирует с метрологическими комплексами Creaform и Hexagon, которые сейчас идут параллельным импортом с ограниченным сервисом. Для сравнения подходов к выбору metrology-сканера рекомендуем статью EinScan или FreeScan и обзор сканера для НИИ и КБ. Уточнить цену и сроки поставки TrackScan-P550 можно у наших менеджеров — подготовим коммерческое предложение под ваши задачи.

Частые вопросы о TrackScan-P550

Нужно ли клеить маркеры на объект?
Нет, оптический трекер E-Track отслеживает положение сканера, поэтому сканирование идёт без маркеров на поверхности детали.

Какая точность у системы?
Точность сканирования 25 мкм, объёмная точность 0,044 мм, разрешение до 20 мкм.

Какие объекты можно сканировать?
Детали размером от 100 до 8000 мм — от мелких корпусных элементов до рам, станков и обшивок.

Есть ли режим для глубоких отверстий?
Да, отдельный режим с одной синей лазерной линией достаёт до дна глухих полостей и канавок.

Какие форматы выдаёт сканер?
STL, PLY, OBJ, IGS, WRL, XYZ, DAE, FBX, MA, ASC — совместимость с CAD и ПО для 3D-печати.

Как организованы поставка и сервис?
ScanTech доступен: поставка под заказ, сервисное сопровождение — наша команда, от установки до ремонта.

Портативная система TrackScan-P550 закрывает метрологическое сканирование широкого диапазона деталей без маркеров. Запросить расчёт и сроки можно у менеджеров LUWAM. Дополнительно посмотрите 3D-сканеры для реверс-инжиниринга и каталог https://luwam.ru/shop/3d-skanery/ .
