ScanTech TrackScan-P42 — сканер с трекером

ScanTech TrackScan-P42 — портативная лазерная измерительная система с оптическим трекером для бесконтактного контроля геометрии промышленных деталей. Точность составляет 25 мкм, скорость съёмки достигает 1 900 000 измерений в секунду, а зона одного кадра — 310х350 мм. В супербыстром режиме сканер проецирует 17 синих лазерных крестов, вспомогательный режим B использует семь параллельных линий для тонких поверхностей. Оптический трекер отслеживает положение сканера в пространстве, поэтому наклейка маркеров на деталь не требуется — это ускоряет работу на крупногабаритных объектах и в труднодоступных местах. Подключение выполняется по USB 3.0, система работает под Windows и экспортирует данные в STL, PLY, OBJ, IGES и другие форматы. ScanTech — доступный бренд: LUWAM выполняет официальную поставку под заказ и сервисное сопровождение своими силами.

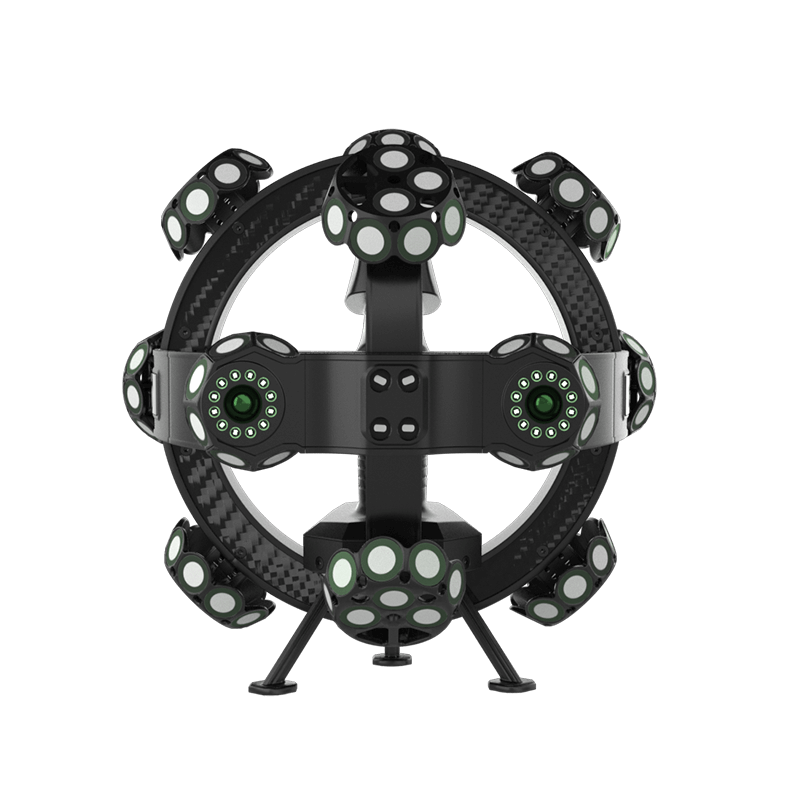

Принцип работы: сканер и оптический трекер

Классическая проблема ручного лазерного сканирования — накопление ошибки при сшивке кадра к кадру на крупных объектах. TrackScan-P42 решает её трекингом: следящая станция непрерывно определяет положение сканера в рабочем объёме, и каждый кадр сразу получает точные координаты в общей системе. Маркеры на поверхности детали не нужны, поэтому время подготовки объекта сокращается до минимума, а измерения можно вести в любой точке зоны видимости трекера без потери точности. Сканер сбалансирован для длительной работы: эргономичная рукоятка и кабель USB 3.0 не ограничивают перемещения по зоне контроля. Рабочее расстояние 300 мм даёт устойчивый кадр на криволинейных поверхностях и в глубоких полостях, а две камеры обеспечивают надёжное распознавание лазерных линий даже на сложных материалах. Транспортные габариты 500х487х500 мм при весе брутто 3,4 кг упрощают перемещение комплекта между цехами и площадками.

Скорость и точность измерений

Скорость 1 900 000 измерений в секунду означает, что даже обширные поверхности оцифровываются за один плавный проход: оператор обходит деталь, а программа в реальном времени строит плотное облако точек с подсветкой непрокрытых зон. Точность 25 мкм относит систему к метрологическому классу: результаты пригодны для приёмочного контроля, анализа допусков и сравнения с CAD-моделью по карте отклонений. Семнадцать лазерных крестов супербыстрого режима перекрывают поле 310х350 мм, а режим из семи параллельных линий повышает детализацию на плавных переходах и участках после матирования. Отсутствие маркеров исключает их влияние на данные и ускоряет повторные измерения одной партии. Для отчётности данные выгружаются в STL, PLY, OBJ, IGS, WRL, XYZ, DAE, FBX, MA и ASC, поэтому результаты встраиваются в существующий документооборот предприятия без конвертации.

Характеристики TrackScan-P42

Основные параметры системы приведены в таблице.

Комплект поставки и сервис

TrackScan-P42 поставляется под заказ в транспортном кейсе с габаритами 500х487х500 мм и весом брутто 3,4 кг: в комплект входят сканер, оптический трекер, кабель USB 3.0 и программное обеспечение для Windows. Перед отгрузкой мы проверяем работоспособность на тест-объектах и подтверждаем характеристики протоколом. Ввод в эксплуатацию включает монтаж трекера, настройку рабочей зоны и обучение операторов — обычно на это уходит один рабочий день на площадке заказчика. Дальнейшее сервисное сопровождение выполняет LUWAM: плановые проверки, обновления программного обеспечения и поддержка по горячей линии. Такой формат снимает главный риск покупки промышленного оборудования у перекупщиков — ответственность за работоспособность системы целиком лежит на поставщике и фиксируется в договоре.

Отраслевые задачи и сопоставимые решения

TrackScan-P42 применяют на машиностроительных предприятиях, в НИИ и конструкторских бюро: контроль корпусных деталей, оснастки, сварных швов и трубопроводной обвязки, обмер агрегатов перед ремонтом. Отсутствие маркеров особенно ценно на крупногабаритных и неудобных объектах — от станочных станин до элементов металлоконструкций. Похожую архитектуру имеет система Shining 3D FreeScan Trak Nova, которую мы часто предлагаем как сопоставимый вариант с трекингом и официальной поддержкой. Для проектных организаций полезен разбор выбора 3D-сканера для НИИ и КБ с требованиями к классу точности и отчётности. Мы подбираем конфигурацию под конкретное производство, поставляем ScanTech официально под заказ и ведём сервисное сопровождение после ввода в эксплуатацию.

Нужны ли маркеры при сканировании?
Нет. Оптический трекер отслеживает положение сканера, поэтому поверхность детали остаётся чистой, а подготовка объекта сводится к минимуму. Это же упрощает повторную съёмку через неделю: система быстро восстанавливает систему координат детали.

Какая точность у системы?
25 мкм — метрологический класс, пригодный для приёмочного контроля и анализа допусков по карте отклонений относительно CAD-модели.

Какую скорость выдаёт сканер?
До 1 900 000 измерений в секунду: обширные поверхности оцифровываются за один плавный проход с контролем покрытия в реальном времени.

Какие режимы подсвета доступны?
Супербыстрый режим с 17 синими лазерными крестами и режим B с 7 параллельными линиями для тонких и плавных поверхностей.

В каких форматах сохраняются данные?
STL, PLY, OBJ, IGS, WRL, XYZ, DAE, FBX, MA и ASC — форматы открываются в CAD и программах контроля качества под Windows.

Как заказать и обслуживать систему?
ScanTech поставляется официально под заказ. Сервисное сопровождение выполняет LUWAM: от ввода в эксплуатацию и обучения до плановых проверок.

Оформить заказ на ScanTech TrackScan-P42 можно в каталоге LUWAM: https://luwam.ru/shop/3d-skanery/ . Вопросы гарантии, ремонта и сервисных интервалов мы разбираем на странице https://luwam.ru/garantiya-i-remont/ . Доставка — по Москве и всей России.
