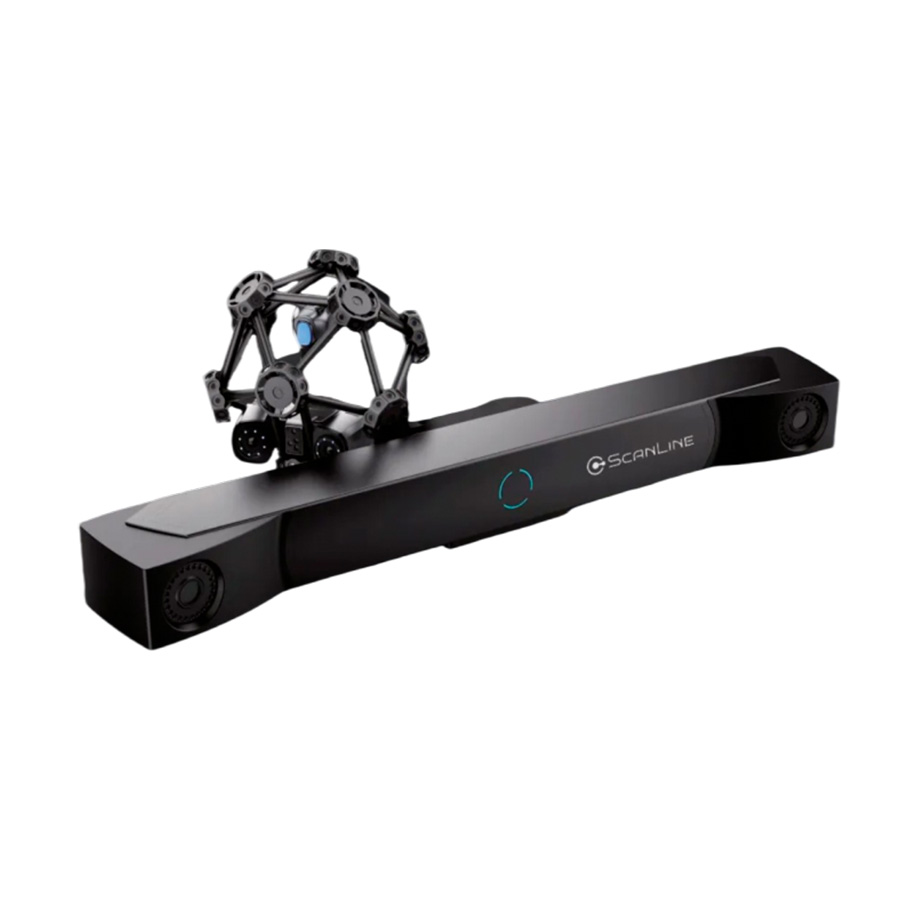

Оптическая КИМ-система TrackerScan Pro S

Короткий ответ: ScanLine TrackerScan Pro S — оптическая координатно-измерительная система на базе ручного лазерного сканера. Точность до 0,023 мм, скорость до 3 070 000 точек в секунду, зона сканирования 650×580 мм, позиционирование оптическое и по маркерам. Поставка под заказ, сервисное сопровождение наше.

Оптическая координатно-измерительная система ScanLine TrackerScan Pro S заменяет КИМ с щупом в задачах контроля геометрии деталей сложной формы. Ручной лазерный сканер с гибридной оптической технологией снимает до 3 070 000 точек в секунду с точностью до 0,023 мм, а зона сканирования 650×580 мм покрывает значительный участок детали за один проход. Позиционирование выполняется оптическим методом или по маркерам — в зависимости от задачи и состояния поверхности. Глубина резкости 400 мм и рабочее расстояние 300 мм позволяют сканировать без постоянной перефокусировки, а корпус весом 7,2 кг рассчитан на ежедневную цеховую эксплуатацию. ScanLine — доступный бренд: поставка под заказ, сервисное сопровождение выполняет наша команда. Диапазон рабочих температур от −10 до +40 °C допускает работу в неотапливаемых помещениях.

Оптическая КИМ вместо машины с щупом

Стационарная координатно-измерительная машина измеряет детали точечно: оператор или программа последовательно касается щупом контролируемых поверхностей. TrackerScan Pro S решает ту же задачу иначе — снимает плотное облако точек по всей поверхности сразу, поэтому контроль сложной геометрии, литья, сварных швов и обшивок занимает минуты вместо часов. Точность до 0,023 мм достаточна для большинства задач машиностроительного контроля, а полный набор точек даёт цветную карту отклонений по всей детали, а не только по назначенным сечениям. Система мобильна: её можно привезти к станку, на склад или в соседний цех, тогда как стационарную КИМ не перемещают. Поддержка двух методов позиционирования — оптического и по маркерам — позволяет выбирать между скоростью и жёсткой привязкой к системе координат детали. Для НИИ и конструкторских бюро это удобный инструмент оцифровки опытных изделий, о чём подробнее рассказывает обзор сканеров для НИИ и КБ. Дополнительный плюс — наглядность для заказчика: цветную карту отклонений можно приложить к отчёту или показать на совещании, не расшифровывая таблицы координат. Это ускоряет согласование доработок и приёмку сложных изделий.

Лазерные режимы и производительность

В сканере применяется гибридная лазерная схема с тремя наборами линий. Режим с 50 лазерными линиями предназначен для быстрой оцифровки больших поверхностей: за счёт широкой зоны захвата 650×580 мм деталь покрывается за минимум проходов. Режим из 7 параллельных линий включается там, где нужны предельная точность до 0,023 мм и аккуратная проработка геометрии. Одиночная лазерная линия достаёт до глубоких отверстий, канавок и узких полостей, где многолинейные проекции не работают. Скорость 3 070 000 точек в секунду обеспечивает плотное облако даже при быстром движении руки оператора. Лазер относится ко второму классу, безопасному для глаз. Глубина резкости 400 мм прощает колебания рабочего расстояния вокруг номинальных 300 мм, снижая требования к квалификации оператора и количество брака из-за размытых кадров.

Характеристики ScanLine TrackerScan Pro S

Основные параметры системы сведены в таблицу по данным производителя. Габариты сканера 1079×237×110 мм, упаковка 1200×400×300 мм при весе брутто 10 кг.

Форматы данных и эксплуатация

Система сохраняет результаты в форматы STL, ASC, OBJ, PLY и 3MF — от инженерных облаков точек до полигональных моделей для печати и инжиниринга. Подключение выполняется по USB 3.0, рабочая операционная система — Windows. Диапазон рабочих температур от −10 до +40 °C и допустимая влажность 10–90% позволяют работать в цеху, на складе и в неотапливаемом помещении; отдельная метрологическая комната с жёстким климатом не обязательна. Габариты 1079×237×110 мм и вес нетто 7,2 кг делают сканер переносимым одним человеком, а упаковка 1200×400×300 мм проходит в обычный транспорт для выездных задач. Мы помогаем подобрать методику позиционирования под конкретные детали, настроить экспорт данных в вашу CAD-систему и обучить операторов работе с лазерными режимами.

Поставка и сервисное сопровождение

ScanLine — доступный бренд: TrackerScan Pro S поставляется под заказ, а сервисное сопровождение полностью лежит на команде LUWAM — от установки и калибровки до обновлений и ремонта. По точности система конкурирует с метрологическими сканерами Creaform и Hexagon, которые сейчас поставляются параллельным импортом с ограниченным сервисом, поэтому при сопоставимой метрологии доступная логистика часто оказывается решающим аргументом. Дополнительно рекомендуем материалы о выборе 3D-сканера для контроля качества и статью EinScan или FreeScan о выборе метрологического оборудования. Уточнить цену и сроки можно у наших менеджеров.

Частые вопросы о TrackerScan Pro S

Чем оптическая КИМ отличается от машины с щупом?
Сканер снимает плотное облако точек по всей поверхности за минуты, давая полную карту отклонений, а не отдельные точки касания щупом.

Какая точность измерений?
До 0,023 мм — этого достаточно для большинства задач машиностроительного контроля качества.

Как позиционируется сканер?
Два метода: оптическое позиционирование для скорости и позиционирование по маркерам для жёсткой привязки к детали.

Есть ли режим для узких полостей?
Да, одиночная лазерная линия достаёт до глубоких отверстий, канавок и узких полостей.

Какие форматы выдаёт система?
STL, ASC, OBJ, PLY и 3MF — совместимость с CAD-системами и ПО для 3D-печати.

Как поставляется и обслуживается?
Поставка под заказ; установку, калибровку, обновления и ремонт выполняет команда LUWAM.

Оптическая КИМ-система TrackerScan Pro S закрывает контроль сложной геометрии с доступным сервисом. Запросить коммерческое предложение можно у менеджеров LUWAM. Также посмотрите условия гарантии и ремонта и каталог https://luwam.ru/shop/3d-skanery/ .

Сравнить с соседями по каталогу

• Creaform MetraSCAN-R Black Elite HD
• Оптическая КИМ система ScanLine TrackerScan Pro W

Частые вопросы

Подтверждена ли точность Оптическая КИМ-система TrackerScan Pro S?

Метрологический класс: точность подтверждается по VDI/VDE 2634 или протоколами завода. Для аккредитованных лабораторий поможем с калибровкой и поверкой.

Нужны ли маркеры при работе с Оптическая КИМ-система TrackerScan Pro S?

Лазерные режимы большинства метрологических сканеров работают по маркерам; часть моделей имеет трекинг по геометрии. Для крупных объектов рекомендуем фотограмметрию.

Какое ПО для контроля качества?

Базовая поставка — сканирование и модель. Инспекция (сравнение с CAD, GD&T, протоколы ОТК) — отдельные пакеты; подберём комплектацию под вашу задачу.
