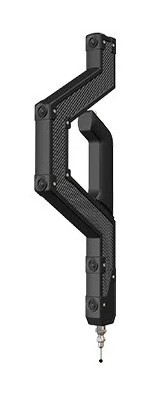

ScanTech TrackProbe — контактная измерительная система

ScanTech TrackProbe — контактная измерительная система для высокоточных обмеров крупных деталей прямо в цеху. Там, где классическая координатно-измерительная машина требует термостатированного помещения и гранитного стола, TrackProbe работает у станка, на сборочном месте или в ремонтной зоне: оператор касается точки щупом, а оптический модуль с лазерным подсветом отслеживает положение наконечника в пространстве. Точность одиночных измерений достигает 0,030 мм, объемная точность на габаритных деталях — до 0,098 мм, разрешение выбирается в диапазоне от 1 до 50 мкм. Система закрывает задачи, с которыми лазерное сканирование справляется плохо: глубокие отверстия, скрытые полости, кромки и посадочные места. Система работает под управлением Windows и отдает данные в распространенные инженерные форматы. Поставка — под заказ, сервисное сопровождение выполняет LUWAM.

Контактные измерения там, где сканер бессилен

Лазерные 3D-сканеры отлично снимают форму поверхности, но физику не обманешь: луч не заглянет в глухое отверстие глубиной в несколько диаметров, не увидит дно кармана и не построит точную кромку под буртом. Контактная система TrackProbe решает ровно эти задачи. Щуп касается точки, и система мгновенно фиксирует ее координаты с точностью до 0,030 мм. Так измеряют диаметры отверстий, межосевые расстояния, глубины пазов, высоты уступов и позиции посадочных мест. Отдельный класс задач — обмеры блестящих, темных или прозрачных поверхностей, на которых оптические системы сбосят: контактному методу блеск и цвет поверхности безразличны. Наконец, пробинг незаменим, когда по стандарту контроля нужны именно контактные точки, а не облако точек: при входном контроле, при сдаче изделий по картам контроля и в спорных ситуациях с поставщиком, где каждый размер должен быть подтвержден измерением.

Как устроена система

TrackProbe построена по схеме оптического отслеживания: положение щупа в пространстве фиксируется оптическим модулем с лазерным подсветом, поэтому свобода перемещения вокруг детали практически не ограничена. Используется лазер второго класса — безопасный для глаз при штатной эксплуатации. Разрешение выбирается в диапазоне от 1 до 50 мкм в зависимости от требуемой детализации и размера детали, объемная точность достигает 0,098 мм. Результаты сохраняются в форматы stl, stp, igs, ply, xyz, dae, obj и asc, поэтому данные без переделки загружаются в CAD и метрологическое ПО. Работает система под Windows, подключение к рабочей станции выполняется по стандартным интерфейсам. Диапазон рабочих температур — от -10 до +45 °C, допустимая влажность — до 95% без конденсации: это означает, что измерения можно проводить в обычном цеху, в ремонтной зоне и даже в неотапливаемом помещении межсезонья, не опасаясь за достоверность результатов.

Применение и разумные альтернативы

Типичные заказчики таких систем — НИИ и конструкторские бюро, станкостроители, авиаремонтные предприятия, службы контроля качества, которым регулярно нужно обмерять крупногабаритные детали с высокой достоверностью. По сравнению с КИМ мобильная система дешевле, не требует отдельного помещения и traveling вокруг детали выполняется быстрее. Классические западные аналоги — контактные системы Creaform, ZEISS и Hexagon — сегодня поставляются в Россию параллельным импортом под заказ, сервис по ним ограничен, а сроки и цена нестабильны. Если такие риски для проекта неприемлемы, мы честно предлагаем доступную альтернативу: связку с трекинговой системой Shining 3D FreeScan Trak Nova, которая закрывает и поверхностное сканирование, и координатные измерения на крупногабаритных объектах. Как выбирать измерительное оборудование под задачи НИИ и КБ, мы разбираем в отдельной статье о сканерах для НИИ и КБ.

Характеристики

Ниже собраны ключевые параметры ScanTech TrackProbe по данным производителя. Значения приведены для базовой конфигурации; перед оформлением заказа специалисты LUWAM подтвердят комплектацию щупов, ПО и сроки поставки под ваш проект.

Частые вопросы

Чем TrackProbe отличается от ручного 3D-сканера?
Сканер снимает поверхность оптически и строит облако точек, а контактная система измеряет отдельные координаты точек щупом. Методы не конкурируют, а дополняют друг друга: сканер дает форму, пробинг — достоверные размеры отверстий и полостей.

Какая точность на деталях размером в несколько метров?
Точность одиночных измерений достигает 0,030 мм, объемная точность на габаритных объектах — до 0,098 мм. Итоговая цифра зависит от числа точек и траектории обхода детали, методику подскажут наши инженеры.

Нужна ли подготовка детали — маркеры, матирование?
Нет. Контактному методу не важны цвет, блеск и прозрачность поверхности, поэтому матирование и наклейка маркеров не требуются.

С каким программным обеспечением совместима система?
Работа идет под Windows, результаты сохраняются в stl, stp, igs, ply, xyz, dae, obj и asc — эти форматы открывают все популярные CAD-системы и пакеты метрологического анализа.

Можно ли работать в холодном цеху?
Да, рабочий диапазон составляет от -10 до +45 °C при влажности до 95% без конденсации. Для классической КИМ такие условия обычно недопустимы.

Как заказать систему и что с сервисом?
TrackProbe поставляется под заказ. Сервисное сопровождение выполняет LUWAM: консультации, регламентные работы и ремонт. Условия описаны на странице гарантии и ремонта.

Если полный цикл измерений на предприятии важно закрыть одной экосистемой, скомбинируйте TrackProbe с трекинговой системой Shining 3D FreeScan Trak Nova — она снимает поверхность крупногабаритных деталей без наклейки маркеров. Больше материалов по теме — в подборке решений для контроля качества с помощью 3D-сканирования. Полный каталог оборудования: https://luwam.ru/shop/3d-skanery/ . Условия гарантийного обслуживания: https://luwam.ru/garantiya-i-remont/ .
