ScanTech KSCAN-X — лазерный 3D-сканер

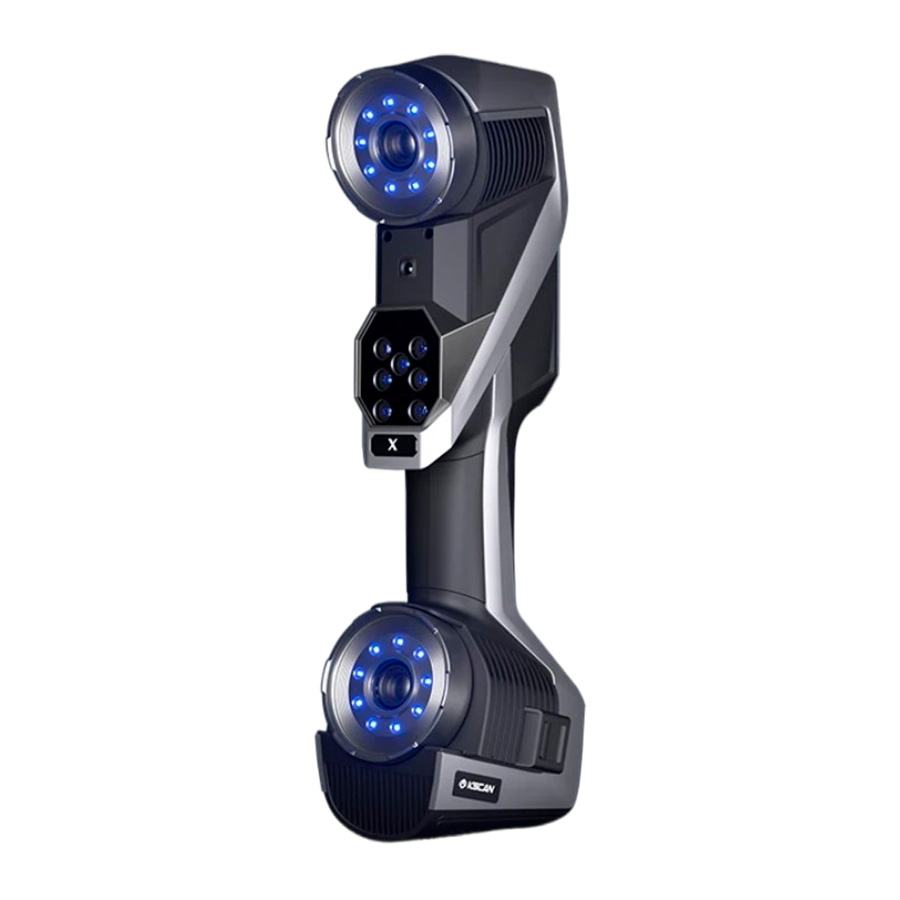

ScanTech KSCAN-X — ручной лазерный 3D-сканер для оцифровки крупных изделий: от деталей в полметра до конструкций длиной пятнадцать метров. Прибор выдаёт до 6 450 000 измерений в секунду, использует три конфигурации синих лазерных линий и встроенную фотограмметрию, а объемная точность заявлена как 0,075 мм с накоплением всего 0,010 мм на каждый метр объекта — это уровень, при котором возможен размерный контроль больших сборочных единиц, а не только их визуальная оцифровка. Сертификат ISO 17025 подтверждает метрологическую прослеживаемость результатов. Сканер весит 1,5 кг, подключается по Wi-Fi или USB и работает при температуре от −10 до +40 °C. Оборудование поставляется под заказ, а сопровождение берут на себя инженеры LUWAM.

Один прибор на объекты от 0,5 до 15 метров

Работа с крупными объектами обычно требует либо целого парка оборудования, либо компромиссов по точности. KSCAN-X решает задачу иначе: режим сканирования больших объектов с точностью 0,075 мм захватывает протяжённые поверхности с дистанции до 2,5 метра, а режим среднего расстояния с точностью 0,030 мм детализирует отдельные узлы. Рабочее расстояние варьируется от 0,3 до 2,5 м — оператор не лазает по лесам, а обходит объект по земле. Зона сканирования достигает 2600 × 1800 мм, поэтому один проход закрывает сразу солидный участок корпуса, ёмкости или секции. Для контроля сварных швов, геометрии металлоконструкций и посадки обшивки это экономит часы по сравнению с системами с маленьким полем зрения.

84 лазерные линии и фотограмметрия в одном цикле

Оптическая схема прибора переключается между тремя наборами источников света: 84 синие лазерные линии для максимальной скорости, 54 линии для баланса скорости и детализации и одиночная линия для глубоких отверстий и острых кромок. Синий спектр выбран из-за меньшего рассеяния на металле — по сварным швам и обработанным поверхностям он читает заметно увереннее красного. Фотограмметрический режим дополняет картину: по закодированным мишеням строится глобальный каркас объекта, к которому привязываются проходы лазера. Такая связка убирает главный недостаток чисто триангуляционных систем — накопление ошибки по длине маршрута. На практике это означает, что деталь в десять метров оцифровывается с контролируемой точностью по всей протяжённости, а не только вблизи места старта.

Метрологическая прослеживаемость по ISO 17025

Сертификация ISO 17025 — это признание процедуры измерений, а не только прибора: результаты KSCAN-X принимаются в отчётах, где требуется формальная достоверность данных. Для предприятий с системой менеджмента качества это принципиальный момент — сканер встраивается в существующие процессы приёмки и аудита без дополнительных соглашений. Объемная точность 0,075 мм с приростом 0,010 мм/м даёт понятную метрику планирования: для трёхметровой детали расчётная погрешность остаётся в сотых долях миллиметра. Если перед вами стоит задача построения полноценного участка контроля, посмотрите наш обзор по подбору 3D-сканеров для контроля качества — там разобраны требования к помещению, эталонам и протоколам.

Скорость, связь и эргономика

Шесть с половиной миллионов измерений в секунду — это не маркетинговая цифра, а рабочая скорость: она позволяет удерживать темп обхода крупного объекта без потери плотности точек. Подключение — Wi-Fi или USB: беспроводной режим снимает ограничение на длину кабеля, что на пятнадцатиметровой конструкции незаменимо. Лазеры относятся ко второму классу безопасности, очки не требуются, работа допускается в присутствии персонала. Корпус 344 × 124 × 99 мм и вес 1,5 кг рассчитаны на продолжительные сессии; в упаковке 500 × 300 × 200 мм комплект весит 3,5 кг и перевозится как ручная кладь. Диапазон влажности 10–90% позволяет работать в неотапливаемых цехах большую часть года.

Характеристики ScanTech KSCAN-X

Ключевые параметры по данным производителя собраны ниже.

Сканирование текстуры и цвета не предусмотрено — прибор сфокусирован на геометрии и точности измерений.

Частые вопросы

Зачем KSCAN-X фотограмметрия, если есть лазер?
Фотограмметрия строит глобальный каркас по кодированным мишеням и привязывает к нему лазерные проходы. Это удерживает объемную точность по всей длине объекта, а не только в зоне одного кадра.

Нужен ли внешний трекер для крупных объектов?
В базовой схеме — нет: связка лазерных режимов и фотограмметрии закрывает объекты до 15 метров. Для непрерывного трекинга без остановок применяются системы класса FreeScan Trak Nova.

Как сканер работает по блестящим поверхностям?
Синие лазеры уверенно читают шлифованный металл; для зеркальных участков применяется матирующий спрей, который испаряется после измерения.

Чем KSCAN-X отличается от аналогов Creaform?
Функционально класс тот же, но цена заметно ниже, а поставка — под заказ из Китая без санкционных ограничений. Сравнительный разбор — в статье чем заменить Creaform HandySCAN.

Как далеко уходит связь Wi-Fi?
В пределах цеха связь стабильна; при помехах от оборудования переключаемся на USB. Оба режима поддерживаются одним и тем же рабочим местом на Windows.

Кто занимается обслуживанием?
ScanTech поставляется под заказ, диагностику, калибровку и ремонт выполняет сервисная служба LUWAM — без посредников и ожидания завода.
