ScanTech M-Track — роботизированный сканер-комплекс

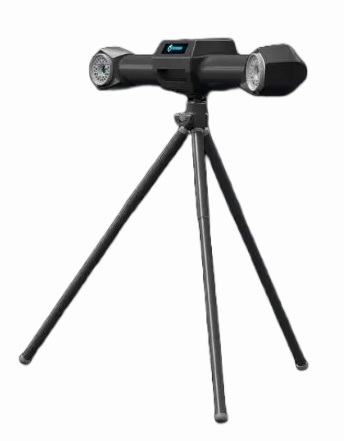

ScanTech M-Track — интеллектуальная роботизированная 3D-система планирования и наведения пути: стационарный комплекс, который автоматизирует 3D-сканирование, избавляя процесс от ручного труда оператора. Система сама строит траекторию обхода детали и направляет по ней сканирующую головку на манипуляторе, а гибридная оптическая технология обеспечивает точность на уровне 0,064–0,078 мм. Управление работает под Windows, эксплуатация рассчитана на диапазон температур от -10 до +40 °C. Такое решение создано для серийного производства, где одну и ту же деталь нужно проверять десятки раз в смену с гарантированно одинаковым результатом. Комплекс поставляется под заказ, внедрение и сервисное сопровождение выполняет наша компания. Точность, состав ячейки и такт цикла под конкретную деталь фиксируются в техническом задании. Ниже разбираем, что даёт автоматизация сканирования и как встроить систему в производство.

Зачем автоматизировать 3D-сканирование

Главный источник разброса при ручном сканировании — человек: разная скорость движения, разное расстояние, разный порядок обхода детали. На единичных замерах это несущественно, но при контроле сотен изделий в смену вариативность операторов начинает влиять на протоколы. Роботизированная система снимает этот фактор полностью: траектория рассчитывается программно и повторяется от детали к детали с высокой точностью позиционирования. Результат — стабильная повторяемость измерений, возможность контроля ста процентов изделий вместо выборки и работа без оператора, в том числе в ночную смену. Для служб качества это переход от случайных проверок к сплошной статистике по каждой партии. Для инженеров — достоверная база для анализа трендов: как изнашивается оснастка, как влияет на геометрию износ инструмента. Экономика тоже понятна: при достаточном потоке одинаковых деталей комплекс окупается высвобождением персонала и снижением доли брака, ушедшего к заказчику. Дополнительный плюс — безопасность: во время цикла человеку не нужно находиться рядом с манипулятором, а результаты автоматически архивируются и доступны для трассировки каждой партии за любой период.

Как работает система

M-Track решает две задачи: планирование пути и наведение. Сначала ПО анализирует геометрию изделия — как правило, по имеющейся CAD-модели — и строит траекторию, обеспечивающую полное покрытие поверхностей сканирующей головкой с учётом требуемого перекрытия кадров и допустимых углов обзора. Затем система ведёт манипулятор по этой траектории, корректируя положение в реальном времени, а гибридная оптическая технология снимает данные с точностью 0,064–0,078 мм. Комплекс стационарный: он устанавливается в производственную ячейку и становится частью технологической линии. Управляющее ПО работает под Windows, поэтому интеграция с существующей ИТ-инфраструктурой предприятия не вызывает сложностей. Рабочий диапазон температур от -10 до +40 °C допускает установку в обычных цеховых условиях, без специального помещения. Состав ячейки, модель манипулятора и конфигурация рабочей зоны определяются на этапе технического задания под конкретные детали заказчика. После пусконаладки мы обучаем технологов и операторов, передаём методики и остаёмся на связи: от корректировки траекторий под новые детали до планового обслуживания комплекса.

Применение и интеграция в контур качества

Типовые потребители таких систем — автомобилестроение, литейные и механические цеха, производство композитных и пластиковых изделий, где критичен контроль каждой детали. Роботизированное сканирование встраивается в приёмку: после операции изделие попадает в ячейку, за минуты оцифровывается, а результат автоматически сравнивается с номинальной геометрией. О том, как выстроить весь цикл от облака точек до протокола отклонений, рассказывает наш обзор 3D-сканеров для контроля качества. Отдельный практический вопрос — программное обеспечение контроля: с уходом зарубежных вендоров многие предприятия переезжают на альтернативы, и подходящие варианты мы разбираем в статье чем заменить GOM Inspect. Если полная роботизация пока не нужна, похожую точность в ручном режиме даёт трекерная система Shining 3D FreeScan Trak Nova — логичный первый шаг перед автоматизацией. Для предприятий, начинающих цифровизацию контроля, разумная стратегия — сначала отработать методики на ручном сканере и лишь затем автоматизировать самый массовый номенклатурный ряд: так внедрение проходит без остановки производства и лишних рисков.

Характеристики ScanTech M-Track

Базовые параметры комплекса перечислены в таблице. Подробные спецификации, состав ячейки и интеграция с вашим оборудованием обсуждаются на этапе технического задания.

Частые вопросы

Чем роботизированная система лучше ручного сканера?
Стабильностью и производительностью: траектория повторяется от детали к детали, результаты не зависят от оператора, а ячейка работает без человека, включая ночные смены.

Нужно ли специальное помещение?
Нет, комплекс работает при температурах от -10 до +40 °C и устанавливается в обычной производственной ячейке; вибрации и освещение оценивает наш инженер при обследовании площадки.

Какая точность измерений?
0,064–0,078 мм в зависимости от конфигурации и режима — этого достаточно для контроля подавляющего большинства механообрабатываемых деталей. Финальная цифра для вашей ячейки подтверждается на приёмочных испытаниях.

С какими роботами совместима система?
Интеграция с конкретной моделью манипулятора прорабатывается на этапе технического задания; наши инженеры подбирают связку под вашу номенклатуру и планировку цеха.

Как долго длится внедрение?
Типовой путь: обследование, техническое задание, поставка под заказ, монтаж и пусконаладка, обучение персонала. Сроки фиксируются в договоре после согласования конфигурации.

Что с сервисом после запуска?
Сервисное сопровождение выполняет LUWAM: диагностика, профилактика, ремонт и обновления ПО. Условия описаны на странице гарантии и ремонта.

Расскажите о вашей номенклатуре и темпе контроля — подготовим технико-коммерческое предложение с конфигурацией ячейки и расчётом окупаемости. Дополнительные варианты автоматизации и ручные сканеры смотрите в каталоге 3D-сканеров. Условия сопровождения: https://luwam.ru/garantiya-i-remont/
