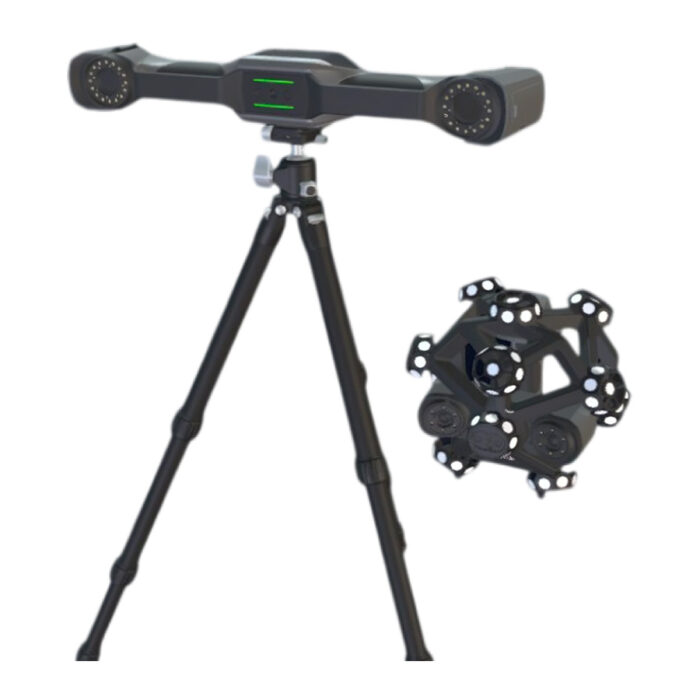

Shining 3D FreeScan Trak ProW

FreeScan Trak ProW — ручной метрологический 3D-сканер Shining 3D с функцией трекинга. Система сама отслеживает положение сканера в пространстве, поэтому оцифровка крупных объектов идёт без наклейки маркеров и подготовки поверхности. Лазерный блок объединяет 50 синих перекрестных, 7 параллельных и 1 одиночную лазерную линию: плотная сетка для сложного рельефа, широкий охват для больших плоскостей и отдельный режим для глубоких отверстий. Связь с компьютером — по Wi-Fi, без кабеля, ограничивающего движения оператора. Устройство весит 9,67 кг и рассчитано на интенсивную цеховую эксплуатацию, а комплект сертификатов допускает работу на регулируемых промышленных площадках. Это решение для метрологических задач, где нужны производительность и независимость от маркеров. Ниже — подробный обзор возможностей, таблица параметров и условия приобретения с нашим сервисом.

Трекинг без маркеров

Классический ручной сканер требует маркерной сетки: метки на поверхности служат опорой для сшивки кадров. На крупных деталях это часы подготовки, а на готовых изделиях — недопустимое вмешательство в поверхность. В серии Trak эту задачу закрывает трекинг: система непрерывно определяет положение сканера и сводит кадры в единое облако точек. Оператор свободно обходит объект, поднимается на подмости, меняет ракурсы и высоту — данные продолжают накапливаться в одной системе координат. FreeScan Trak ProW создан для крупногабаритных объектов: сварные металлоконструкции, пресс-оснастка, корпусные детали, элементы транспорта и энергетического оборудования. Результаты применяются в контроле качества: сопоставление с CAD-моделью показывает отклонения формы по всей поверхности, а не в отдельных точках щупа. Там, где раньше требовалась фотограмметрия с расстановкой кодовых мишеней и часовыми съёмками, трекинговый сканер выдаёт результат за один обход детали: то, что занимало смену, теперь укладывается в час. Оператор при этом меньше устаёт: не нужно постоянно возвращаться к детали для переклейки меток, всё внимание отдано самому сканированию.

Лазерный блок и сертификация

Основа сканера — синие лазерные линии. Пятьдесят перекрестных линий дают плотное облако точек на сложном рельефе, семь параллельных ускоряют оцифровку протяжённых плоскостей, а одиночная линия проникает в глубокие отверстия и узкие пазы. Синий спектр лучше читает тёмные и контрастные поверхности по сравнению с красным и меньше страдает от засветки цеховым освещением. Отдельно отметим сертификацию: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, TELEC, TiSAX и степень защиты IP50. TiSAX — отраслевой стандарт доверия в автомобилестроении: наличие такого сертификата упрощает внедрение оборудования на предприятиях с жёсткими требованиями к информационной безопасности. Сканер работает под управлением Windows; габариты 300×270×150 мм делают его заметно компактнее стационарных измерительных машин при сопоставимом классе задач. Несколько параллельных линий рядом с плотным крестом нужны для больших плоскостей — стенок, плит, обшивок: там широкий охват важнее предельной плотности точек.

Характеристики

Сводная таблица параметров FreeScan Trak ProW. Данные приведены по паспорту производителя; финальную конфигурацию и сроки поставки уточняйте у менеджеров LUWAM.

Официальная поставка и сервис

В отличие от ушедших с рынка западных брендов, Shining 3D поставляется в Россию официально. Это значит прозрачную цену от производителя, заводскую гарантию и полноценное сервисное сопровождение нашим центром: калибровка, ремонт, запчасти и обучение операторов. Мы помогаем с внедрением — подбираем конфигурацию под задачи и сопровождаем первые проекты на вашем производстве. Чтобы сравнить Trak ProW с другими моделями Shining 3D, посмотрите карточку FreeScan Trak Nova — предыдущей версии серии — и хаб Shining 3D со всем ассортиментом производителя. Общие ориентиры по линейкам — в статье о выборе между EinScan и FreeScan. Детальный разбор метрологической модели UE PRO: https://luwam.ru/2026/09/27/obzor-freescan-ue-pro/ Первые сессии наши инженеры проводят вместе с вашими операторами, разбирая методики на реальных деталях — это сокращает период раскачки после поставки.

Частые вопросы

Нужно ли клеить маркеры перед сканированием?
Нет: трекинг отслеживает положение сканера в пространстве, и кадры сшиваются автоматически. Поверхность остаётся нетронутой — важно для готовых изделий и опытных образцов. Повторные измерения воспроизводимы, что удобно для отслеживания износа оснастки во времени.

Чем Trak ProW отличается от Trak Nova?
ProW — более новая и производительная версия серии с расширенным лазерным блоком на 50 линий; Nova — предыдущее поколение. Подберём вариант под бюджет и задачи. Обе модели доступны к заказу — выбор зависит от деталей применения.

Какой компьютер нужен для работы?
Сканер работает под управлением Windows. Точные требования к рабочей станции под ваш объём данных подтверждаем при заказе вместе с настройкой ПО.

Зачем столько сертификатов?
CE, FCC, UKCA, KC и TELEC — допуски на разные рынки, FDA — для задач с медтехникой, TiSAX — стандарт доверия автопрома. Они упрощают внедрение на регулируемых производствах. IP50 означает защиту от пыли — при штатном уходе за оптикой этого достаточно.

Что означает вес 9,67 кг?
Это массивный корпус, рассчитанный на цеховую эксплуатацию и точную механику: устройство выдерживает интенсивную ежедневную работу в производственных условиях.

Как оформляется гарантия?
Поставка официальная, поэтому действует заводская гарантия производителя, а сервисное сопровождение выполняет наш центр — от диагностики до ремонта и калибровки.

Расскажите о своих задачах — подберём конфигурацию FreeScan Trak ProW, рассчитаем комплект и сроки. Больше оборудования — в каталоге 3D-сканеров. Консультации и демонстрации в Москве: https://luwam.ru/3d-skaner-moskva/ Доставляем и сопровождаем проекты по всей России. Перед заказом пришлите фотографии типовых деталей: по ним оценим конфигурацию и предложим реалистичный сценарий работы.
