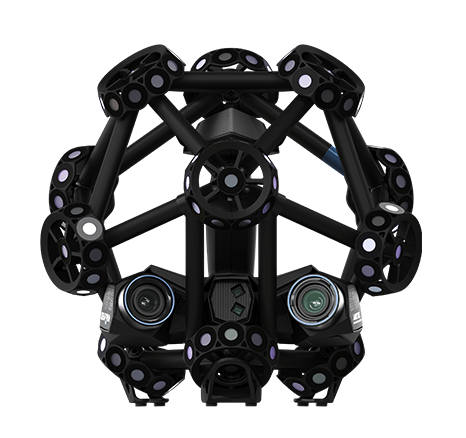

Creaform MetraSCAN BLACK — сканер с C-Track

MetraSCAN BLACK — это не просто ручной сканер, а измерительная система: сам сканер работает в паре с оптическим трекером C-Track, который непрерывно следит за его положением в пространстве. Зачем это нужно: на крупных деталях (кузовные панели, каркасы, сварные конструкции) маркерный способ привязки утомителен, а динамика трекера позволяет оператору просто обходить объект — позиционирование происходит само. 14 синих лазерных линий (7 блоков) снимают геометрию со скоростью 800 000 измерений в секунду при точности 0,025 мм — это уровень, достаточный для контроля оснастки и сопрягаемых узлов в автомобиле- и авиастроении.

Как устроена работа пары

C-Track устанавливается на штативе или потолочной колонне и держит в поле зрения измерительный объём. Оператор сканирует деталь; трекер пересчитывает каждое положение сканера в единую систему координат. Результат: цельная карта детали за один обход, без наклейки маркеров и без потери точности на стыках. Для серийного контроля позиция C-Track фиксируется стационарно — деталь заезжает, цикл измерения повторяется по шаблону, отклонения от CAD видны сразу.

Характеристики

Где система сильнее ручных сканеров

Три сценария. Первый — крупные детали от метра: без маркеров и со стабильной точностью по всему объёму. Второй — серийный контроль в цехе: стационарная ячейка C-Track + шаблон измерения = минимальное время цикла и одинаковые отчёты. Третий — контроль в процессе сборки: система видит деталь в контексте узла и меряет сопряжения, а не отдельные поверхности. Против КИМ больших размерностей MetraSCAN выигрывает мобильностью: ячейку перевозят между участками, а стационарную КИМ-лабораторию не построить за неделю.

Программная среда

VXinspect ведёт допусковый контроль по CAD с датумами и построением размерных цепочек; результаты уходят в PDF-отчёты и системы качества. Совместимость перечислена прямо в характеристиках: от Siemens NX и Autodesk Inventor до PolyWorks Inspector, Geomagic Control X и КОМПАС-3D — система встраивается в существующий CAE/CAD-ландшафт предприятия без ручной конвертации данных.

Поставка и честные альтернативы

Поставка MetraSCAN BLACK в Россию — параллельный импорт под заказ, с нашим сервисным сопровождением и оформлением на юрлицо. Для задач трекерного контроля доступной альтернативой выступают системы Shining 3D FreeScan Trak/Nova и FreeScan Trak Nova — оптическая КИМ-система с открытым сервисом в РФ. Сравнение подходов к метрологии Creaform и доступных платформ — в разборе замены HandySCAN; про ПО — альтернативы GOM Inspect.

Частые вопросы

Нужен ли поворотный стол?
Нет, позиционирование ведёт C-Track; стол остаётся опцией для удобства на мелких деталях.

Какой измерительный объём у пары?
Определяется конфигурацией C-Track и расстановкой; расширение объёма — перестановкой трекера или стыковкой станций в VXelements.

Вибрации цеха мешают?
Умеренные — нет: трекер компенсирует; для прецизионных измерений рекомендуется жёсткое основание.

Сроки поставки?
Под заказ; конфигурацию (сканер + трекер + ПО) собираем под ваш объём измерений, срок — в КП.

Аудит принимает отчёты VXinspect?
Да, это распространённый стандарт; для заказчиков с особыми требованиями прикладываем протоколы аттестации.

Сравнение с доступными аналогами

Трекерная схема MetraSCAN в доступном сегменте представлена FreeScan Trak Nova и Revopoint Trackit — оптическое слежение за сканером без маркеров на объекте. Практика сравнения на деталях 1–3 метра: точности одного класса (0,025–0,03 мм локально), эргономика сопоставима, разница — в экосистеме ПО и доступности сервиса. Для новых внедрений в РФ FreeScan Trak Nova выгоднее по цене владения и предсказуемости: официальная калибровка, обновления, запчасти. MetraSCAN остаётся выбором предприятий, чьи регламенты и заказчики привязаны к отчётам VXinspect — это честный аргумент посильнее любого маркетинга. Обе стратегии рабочие; наша роль — обеспечить данные для решения: параллельный промер на вашей детали, протоколы, расчёт стоимости владения.

Комплектация системы

В рабочую конфигурацию входят: сканер MetraSCAN BLACK, оптический трекер C-Track, штатив-колонна, ПО VXelements с модулем inspect, калибровочные аксессуары и кейсы. Опции по потребности: вторая позиция C-Track для больших объёмов, поворотная платформа для серийных деталей, потолочное крепление для стационарной ячейки. При заказе фиксируем измерительный объём под вашу номенклатуру — от этого зависит конфигурация трекера; типичная ошибка самостоятельной закупки — объём «впритык», который не оставляет места на манипуляции.

Насколько сложна стыковка двух позиций трекера?
Штатная процедура в VXelements занимает минуты; для больших деталей это стандартный приём, точность в стыке сохраняется контролем перекрытий.

Можно ли мерить прямо на станке?
Да, типовой сценарий: деталь не снимается со станка, сканер обходит доступные зоны; недоступные зоны закрываются на переустановке.

Насколько громоздкая система в перевозке?
Два кейса: сканер и трекер с колонной; перевозка обычным транспортом в жёстких кейсах, развёртывание на новой площадке — около часа.

Работает ли связка с PolyWorks?
Да, экспорт данных совместим; для предприятий с PolyWorks-центрированной системой переход на VXelements не обязателен.

Итог по позиции: MetraSCAN BLACK — система для крупных деталей и серийного контроля, где трекер снимает ограничения маркеров. Для нового внедрения в РФ считайте параллельно FreeScan Trak Nova — по классу задачи платформы пересекаются, а условия сопровождения различаются принципиально.

По формату работы: обмер вашего объекта для подбора конфигурации — по записи; при поставке аттестация на артефактах и обучение двух операторов входят в пакет. Сроки параллельного импорта и условия сопровождения фиксируются в договоре до оплаты, без «уточним по факту».
