Фотограмметрическая система Creaform MaxSHOT Next

Короткий ответ: Система фотограмметрии Creaform MaxSHOT Next для объектов от 2 до 10 м с объёмной точностью 0,005 + 0,025 мм/м. Работает с VXelements (VXshot) под Windows. Параллельный импорт под заказ, сервис ограничен.

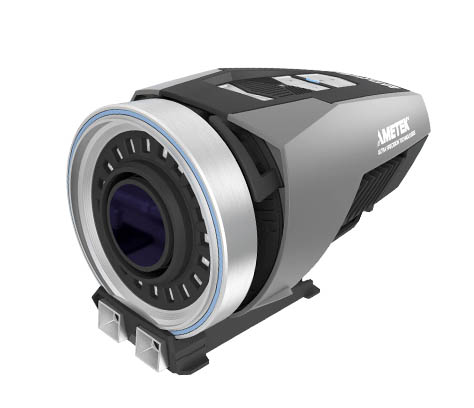

Система фотограмметрии Creaform MaxSHOT Next — оптический комплекс для точного определения положения кодированных марок на крупных объектах размером от 2 до 10 метров. Лёгкая камера весом 790 граммов снимает серию кадров с разных ракурсов, а программное обеспечение VXelements с модулем VXshot вычисляет трёхмерные координаты марок и строит жёсткую измерительную базу для позиционирования сканера. Объёмная точность 0,005 + 0,025 мм/м сохраняет достоверность результатов на больших расстояниях между марками. Система работает под Windows и экспортирует данные в формате .txt для последующей обработки в метрологических пакетах. Мы поставляем MaxSHOT Next параллельным импортом под заказ, сервис по бренду Creaform ограничен, поэтому для задач промышленного контроля предлагаем доступные альтернативы с полным сопровождением.

Как работает фотограмметрия

На объекте закрепляются кодированные марки, после чего оператор обходит изделие и делает серию снимков так, чтобы каждая марка попала в кадр минимум с нескольких ракурсов. Программа распознаёт марки, находит их положение в пространстве и создаёт сеть точек с высокой локальной точностью. Эта сеть служит опорной базой: ручной сканер привязывает свои кадры к маркам, поэтому накопленная ошибка по длине объекта не растёт. Такой подход незаменим при контроле крупных деталей, кузовов, каркасов и оснастки, где одного сканера недостаточно. Фотограмметрия сокращает время подготовки и повышает достоверность контроля длин и межосевых расстояний. Результат сохраняется в формате .txt и передаётся в VXelements или сторонние пакеты. Для типовых изделий съёмка занимает десятки минут, а обработка выполняется автоматически сразу после загрузки кадров.

Применение на производстве

MaxSHOT Next применяют на производствах с крупногабаритными изделиями: в автомобилестроении для контроля кузовной сварки и рам, в аэрокосмической отрасли для стапелей и панелей, в машиностроении для базирования и проверки станков, в энергетике и судостроении для обмера блоков и секций. Диапазон размеров объекта от 2 до 10 метров покрывает большинство цеховых задач. Комплект из камеры, марок и ПО умещается в небольшом кейсе, а вес нетто 790 граммов позволяет работать одному специалисту в течение смены. Фотограмметрическая база делает повторные измерения сопоставимыми между собой, что важно для отслеживания динамики деформаций конструкций. Для инспекции бывшего в употреблении оборудования и планирования закупок мы подготовили отдельные материалы — ссылки приведены в конце карточки.

Методика съёмки

Качество фотограмметрии напрямую зависит от дисциплины съёмки. Кодированные марки расставляют равномерно по объекту и в зонах повышенных требований к точности, обход выполняется по замкнутому маршруту с перекрытием кадров, а стабильность освещения проверяется до начала работы. VXshot автоматически сообщает о кадрах с недостаточным перекрытием, и оператор дополняет серию точечными снимками. Для блестящих и однотонных участков используют дополнительное матирование или закрывают их марками, поскольку программе нужна контрастная текстура. После обработки мы всегда оцениваем невязки сети: они показывают, можно ли доверять базе. Эти навыки нарабатываются за несколько смен, а мы включаем базовое обучение в поставку. Опытный оператор снимает объект среднего размера менее чем за час. Также документируйте условия съёмки: температура и освещённость влияют на результат при контроле крупных металлоконструкций. Для повторяющихся изделий сохраняйте схему расстановки марок и маршрут обхода — это делает измерения воспроизводимыми.

Характеристики Creaform MaxSHOT Next

Основные параметры системы перечислены в таблице. Значения соответствуют спецификации производителя.

Поставка, сервис и альтернативы

Creaform относится к санкционным брендам: MaxSHOT Next поставляется параллельным импортом под заказ, сроки и цена подтверждаются в момент оформления, официальное сервисное и метрологическое обслуживание на территории России ограничено. Мы заранее проговариваем эти риски и предлагаем проверить, какая часть задач переносится на доступное оборудование. Метрологический сканер FreeScan UE PRO от Shining 3D с нашими обновлениями и сервисом закрывает контроль деталей и оснастки, а для выбора схемы контроля полезна наша статья о замене Creaform HandySCAN. Если фотограмметрия нужна для регулярных измерений крупногабаритных объектов, соберём комбинированное предложение с обучением и методической поддержкой. Демонстрации и тестовые измерения проводим на вашей площадке или в московском шоуруме, чтобы решение было проверено на реальных деталях до покупки.

Частые вопросы

Что такое фотограмметрия в метрологии?
Это определение координат кодированных марок по серии фотографий: программа строит сеть опорных точек, к которой привязывается сканер для контроля крупных объектов.

На каких объектах применяется система?
На изделиях от 2 до 10 метров: кузовах, рамах, стапелях, каркасах, металлоконструкциях и оснастке, где нужна точность по всей длине.

Какая точность у MaxSHOT Next?
Объёмная точность составляет 0,005 + 0,025 мм/м и сохраняется при контроле больших межосевых расстояний и габаритов.

Какое ПО используется?
VXelements с модулем VXshot под управлением Windows; результаты экспортируются в формате .txt для сторонних пакетов.

Можно ли купить систему сейчас?
Да, параллельным импортом под заказ: срок и цену подтверждаем при оформлении, сервис по бренду ограничен.

Чем заменить при ограничениях?
Для контроля деталей и оснастки — FreeScan UE PRO от Shining 3D с официальной поддержкой; подробности в статье о замене Creaform HandySCAN.

Расчёт на MaxSHOT Next и альтернативы принимаем через каталог оборудования. Сравнить подходы поможет статья о замене Creaform HandySCAN и раздел про 3D-сканеры для контроля качества; о проверке бу оборудования — https://luwam.ru/2026/09/28/proverit-bu-3d-skaner/ . Заявки на расчёт принимаем ежедневно.

Сравнить с соседями по каталогу

• Creaform MetraSCAN-R Black Elite HD
• Оптическая КИМ система ScanLine TrackerScan Pro W

Частые вопросы

Подтверждена ли точность Фотограмметрическая система Creaform MaxSHOT Next?

Метрологический класс: точность подтверждается по VDI/VDE 2634 или протоколами завода. Для аккредитованных лабораторий поможем с калибровкой и поверкой.

Нужны ли маркеры при работе с Фотограмметрическая система Creaform MaxSHOT Next?

Лазерные режимы большинства метрологических сканеров работают по маркерам; часть моделей имеет трекинг по геометрии. Для крупных объектов рекомендуем фотограмметрию.

Какое ПО для контроля качества?

Базовая поставка — сканирование и модель. Инспекция (сравнение с CAD, GD&T, протоколы ОТК) — отдельные пакеты; подберём комплектацию под вашу задачу.
