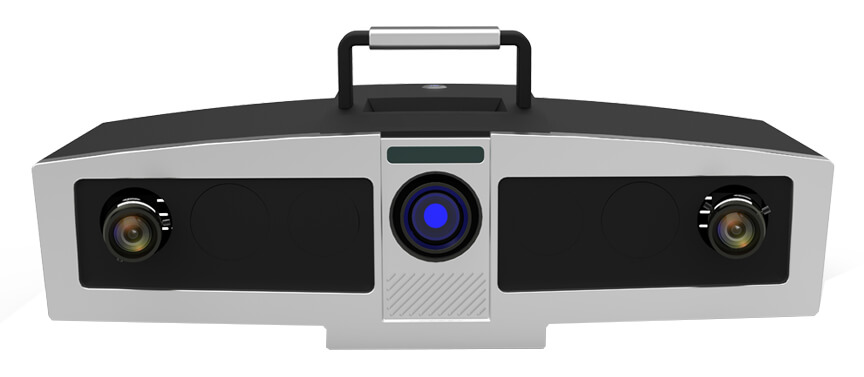

Wiiboox Reeyee 5M — настольный 3D-сканер

Wiiboox Reeyee 5M — настольный 3D-сканер со структурированной синей подсветкой для точной оцифровки средних и небольших объектов. Две камеры по 5 Мп и синий LED-источник обеспечивают точность от 0,005 до 0,015 мм, а рабочая зона варьируется от 100×75 до 400×300 мм: от ювелирных вставок и слепков до головных уборов и небольших скульптур. Один кадр обрабатывается менее чем за 1,5 секунды, при этом сканер захватывает не только геометрию, но и текстуру с цветом. В комплекте поставляется поворотный стол, автоматически подставляющий объект нужной стороной. Программное обеспечение работает под Windows, экспорт выполняется в ASC, STL, PLY, GRE, P3 и PF. Wiiboox — китайский нишевый бренд: мы поставляем Reeyee 5M под заказ, сервис выполняем своими силами.

Синяя подсветка и высокая точность

Синий светодиодный источник — рабочая лошадка современной структурированной подсветки: коротковолновое освещение повышает контраст проецируемой сетки на светлых и полированных поверхностях, а светодиоды служат дольше ламп и не греют объект. Точность 0,005–0,015 мм ставит Reeyee 5M в один ряд с лабораторными приборами: этого достаточно для оцифровки стоматологических моделей, ювелирных мастер-моделей, элементов часовых механизмов и мастер-моделей для литья. Захват текстур и цвета одновременно с геометрией избавляет от отдельной фотосессии: цветная модель сразу готова для каталога, презентации или цветной 3D-печати. Скорость менее 1,5 секунды на кадр ускоряет оцифровку серий однотипных изделий. Для блестящих поверхностей при необходимости применяется матирующий спрей — стандартная практика для любых сканеров этого класса.

Рабочий процесс с поворотным столом

Базовый сценарий работы выглядит так: объект закрепляется на поворотном столе из комплекта, оператор запускает серию сканирований, а стол автоматически поворачивает модель нужными сторонами. Кадры сшиваются в единую сетку, а цветная текстура накладывается на геометрию в том же сеансе. Такой конвейер удобен в зуботехнических лабораториях, ювелирном производстве, студиях 3D-печати и учебных классах: один оператор оцифровывает десятки моделей за смену без ручного поворота и переналадки. Вес прибора 7 кг и габариты 510×430×230 мм позволяют размещать его на обычном столе, а в упаковке 740×890×630 мм он безопасно переносится между площадками. Против производственных задач сканирования крупногабаритных изделий пригодятся ручные решения — например, Revopoint MIRACO из нашего каталога.

Форматы данных и интеграция

Reeyee 5M экспортирует результаты в ASC, STL, PLY, GRE, P3 и PF. STL и PLY — стандарт для 3D-печати и CAD; ASC открывает данные как облако точек в инженерных пакетах; специализированные GRE, P3 и PF используются в отраслевых приложениях и для обмена со стоматологическими системами. Универсальность форматов превращает сканер в начальную станцию сквозного цифрового процесса: оцифровка — обработка — печать или фрезерование. Цветные модели с текстурой напрямую идут в графические редакторы и системы визуализации. Если кроме настольной оцифровки нужны полевые работы с крупными объектами, взгляните на Revopoint MIRACO — автономный ручной сканер, который мы поставляем для задач такого класса.

Требования к рабочей станции

Производитель рекомендует компьютер с процессором уровня Intel Core i7 3770 или лучше, видеокартой класса NVIDIA GeForce GT 670, 32 ГБ оперативной памяти и жёстким диском от 1 ТБ. Такие требования объясняются потоком данных с двух камер по 5 Мп: обработка кадров в реальном времени требует ресурсов, и слабая машина станет узким местом процесса. Операционная система — Windows 7, 8 или 10 в 64-битной версии. Мы учитываем это при поставке: помогаем подобрать конфигурацию рабочей станции, если существующий парк не тянет оцифровку, и настраиваем связку сканер — компьютер — ПО на месте. Правильно подобранная станция окупается скоростью: серии объектов оцифровываются без ожидания между кадрами, а оператор не тратит время на пересчёт сеток. Условия размещения обычные для настольного оборудования — стол и розетка.

Характеристики Wiiboox Reeyee 5M

Ключевые параметры настольного сканера сведены в таблицу.

Частые вопросы

Какая точность у Reeyee 5M?
От 0,005 до 0,015 мм в зависимости от зоны сканирования и поверхности. Для лабораторной оцифровки это высокий показатель.

Какую рабочую зону закрывает сканер?
От 100×75 до 400×300 мм: от мелких вставок и слепков до скульптур и головных уборов.

Получается ли цветная модель?
Да, текстура и цвет захватываются одновременно с геометрией — отдельная фотосессия не нужна.

Какой компьютер нужен?
Рекомендации производителя: процессор уровня Intel Core i7, видеокарта класса NVIDIA GeForce GT 670, 32 ГБ ОЗУ, диск от 1 ТБ, Windows 64 бит. Подскажем готовые конфигурации под ваш бюджет.

Насколько быстрая оцифровка?
Менее 1,5 секунды на кадр. Серия с поворотным столом занимает считаные минуты на объект, процесс идёт без участия оператора.

Какие форматы выдаёт прибор?
ASC, STL, PLY, GRE, P3 и PF — от облака точек до готовой сетки для печати и отраслевых систем.

Ответим на вопросы по Reeyee 5M и поможем с выбором конфигурации. Дополнительно: обзор сканеров для реверс-инжиниринга и полный каталог https://luwam.ru/shop/3d-skanery/ . Условия гарантии и ремонта — на сайте LUWAM. Напишите нам — посчитаем стоимость под ключ. Расчёт подготовим в течение рабочего дня после уточнения комплектации.
