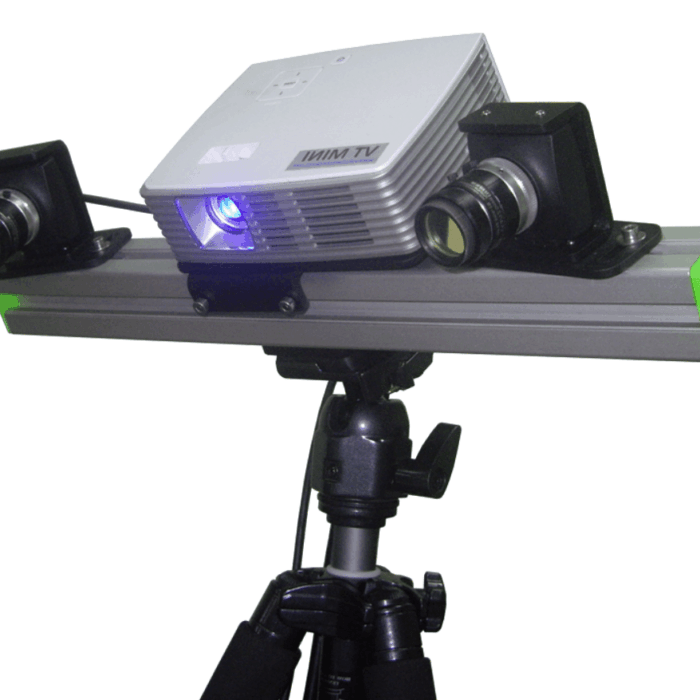

3D-сканер VolumeTechnologies Mini v2

Настольный 3D-сканер VolumeTechnologies Mini v2 — компактная система со структурированным подсветом для оцифровки деталей, макетов и небольших сборок. Точность 0,05 мм и две камеры по 2,3 Мп обеспечивают детальную передачу геометрии в зоне от 75×50×50 до 600×400×400 мм — от мелких элементов корпусов до средних отливок и скульптурных моделей. В комплект поставки входит автоматический поворотный стол: объект вращается под заданным углом, а оператор контролирует покрытие по карте данных. Сканер подключается по HDMI и USB-B, работает под Windows и весит 5 кг, поэтому разворачивается на обычном рабочем столе. Штатив из комплекта позволяет менять ракурс камеры без пересборки системы. Это решение для мастерских, лабораторий и небольших производств, которым нужен стационарный результат без ручной сшивки кадров.

Структурированный подсвет и точность

Mini v2 проецирует на объект картину структурированного подсвета, а две камеры фиксируют деформацию узора и вычисляют координаты точек с точностью до 0,05 мм. Такая схема уверенно работает на матовых и окрашенных поверхностях: детали из пластика, гипса, дерева и окрашенного металла оцифровываются без специальной подготовки. Рабочий диапазон зон от 75×50×50 до 600×400×400 мм позволяет выбрать масштаб под конкретный объект: мелкие элементы снимаются с максимальной плотностью точек, крупные — за несколько установок с последующим объединением сеток. Камеры разрешением 2,3 Мп корректно передают грани, отверстия и плавную кривизну поверхностей. Для бликующих и зеркальных участков достаточно лёгкого матирующего распыления, которое после сканирования смывается водой. Съёмка текстуры и цвета не предусмотрена — система сфокусирована на геометрии.

Применение: от реверс-инжиниринга до контроля

Стационарная схема с поворотным столом особенно удобна там, где важна повторяемость: оператор фиксирует деталь, запускает сценарий и получает предсказуемый результат. Мастерские применяют Mini v2 для реверс-инжиниринга корпусных деталей и оснастки, дизайнерские студии — для оцифровки скульптурных макетов и арт-объектов, учебные лаборатории — для практикумов по оцифровке и аддитивным технологиям. Установка также подходит для входного контроля размеров и документирования этапов производства. Отдельное преимущество — воспроизводимость: при повторном сканировании той же детали расхождения остаются в пределах погрешности, поэтому систему применяют как эталонное средство входного контроля. Задачи контроля размеров мы подробно разбираем в разделе 3D-сканеры для контроля качества, а если нужна мобильность на площадке, смотрите ручной Revopoint MIRACO — он дополняет настольную систему в цеховых условиях.

Характеристики

Параметры VolumeTechnologies Mini v2 собраны в таблице по данным спецификации производителя.

Комплект поставки включает сканирующий модуль, камеру технического зрения, комплект калибровочных полей, штатив, автоматический поворотный стол и руководство по эксплуатации — всё необходимое для запуска в первый день. Транспортная упаковка 500×450×400 мм и вес брутто 8 кг выдерживают перевозку до объекта без риска для оптики.

Рабочий процесс и обслуживание

Сценарий сканирования на Mini v2 прост: деталь закрепляется на поворотном столе, оператор выбирает зону и запускает автоматический проход. Стол вращает объект, система снимает кадры и сшивает их в единую сетку — ручного позиционирования и длительной постобработки не требуется. Калибровочные поля из комплекта позволяют быстро восстанавливать точность после транспортировки или смены позиции камеры. Подключение выполняется через HDMI и USB-B, управление идёт под Windows. Данные экспортируются в распространённые форматы для CAD и 3D-печати, что делает установку удобным звеном цепочки от физической детали до готовой модели. Наш инженер поможет настроить сценарии под типовые детали вашего производства, обучит персонал и ответит на вопросы по эксплуатации. Резервные копии калибровок и настроек хранятся на рабочей станции, поэтому восстановление после переустановки системы занимает минимум времени.

Поставка и сервис

VolumeTechnologies — нишевый производитель, мы поставляем Mini v2 под заказ с полным комплектом документов. Сервисное сопровождение нашего центра включает помощь в установке, калибровке и диагностике; обновления согласовываем с производителем. Забрать оборудование и посмотреть демонстрацию можно в Москве — https://luwam.ru/3d-skaner-moskva/ , а условия гарантийного обслуживания описаны на странице https://luwam.ru/garantiya-i-remont/ . Доставка — по всей России, заводская упаковка сохраняется при перевозке. Актуальную цену и сроки уточняйте у менеджера.

Частые вопросы

Какие объекты можно сканировать?
Детали и макеты в зоне от 75×50×50 до 600×400×400 мм: корпусные элементы, скульптуру, оснастку, гипсовые и деревянные изделия.

Сканирует ли система блестящие поверхности?
Полированный металл требует лёгкого матирования; матовые и окрашенные поверхности читаются без подготовки.

Зачем в комплекте поворотный стол?
Он вращает объект автоматически, обеспечивая полное покрытие без ручной сшивки и повышая повторяемость результатов.

Снимает ли сканер цвет?
Нет, только геометрию; текстура при необходимости добавляется в стороннем ПО.

Какой нужен компьютер?
Обычный ПК под Windows; подключение — через HDMI и USB-B.

Подойдёт ли Mini v2 для контроля размеров?
Да, точность 0,05 мм достаточна для входного контроля и приёмки деталей с умеренными допусками.

Настольная система Mini v2 закрывает нишу доступной стационарной оцифровки: автоматический стол, честные 0,05 мм и готовая цепочка данных до CAD. Полный перечень моделей разного класса — в каталоге https://luwam.ru/shop/3d-skanery/ . Инженеры LUWAM помогут проверить систему на ваших деталях, оформят поставку под заказ и возьмут оборудование на сервисное сопровождение. Перед отгрузкой проверяем комплектность и выполняем контрольное сканирование тестовой детали.
