3D-сканер Thunk3D Jewelry

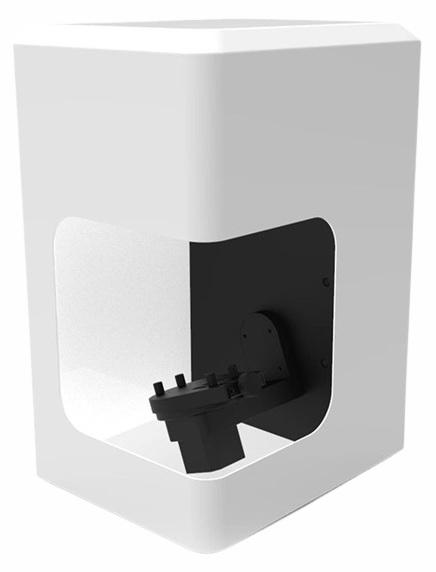

Настольный 3D-сканер Thunk3D Jewelry — стационарная установка для оцифровки мелких объектов: колец, серёг, подвесок, камней и элементов оснастки. Точность 10 мкм и зона сканирования 80×60 мм позволяют фиксировать тонкие детали гравировки, касты и посадочные места вставок. Красная лазерная линия уверенно работает на полированном металле, где обычный структурированный свет даёт блики и шумы. Две камеры и скорость 330 000 измерений в секунду формируют аккуратную сетку за один проход, без длительной сшивки. Сканер подключается по USB 3.0, занимает на столе 200×250 мм и весит 2,83 кг, поэтому размещается прямо на рабочем месте ювелира. Это практичный инструмент для мастерских, которые переводят физические образцы в CAD для выращивания моделей и копирования изделий.

Технология и точность

Jewelry использует ту же триангуляционную схему, что и другие сканеры Thunk3D, но оптимизирована под малые рабочие поля. Разрешение 1280×1080 на зоне 80×60 мм даёт плотность точек, достаточную для чтения клейм, фактуры и мелкого рельефа. Диапазон размеров объекта — от 0,5 до 80 мм: установка оцифрует и миниатюрную деталь для микромеханики, и крупный браслет по сегментам с последующей сшивкой в программе. Точность 10 мкм (0,01 мм) сопоставима с уровнем профессиональных ювелирных систем и позволяет оценивать усадку при копировании изделий и погрешности финишной обработки. Один лазерный излучатель с красной линией стабильно читает полированное золото, серебро и латунь без напыления — это критично для деликатных работ, где матирование поверхности невозможно.

Применение в ювелирном производстве

Типичный сценарий — копирование и реставрация. Заказчик приносит кольцо или брошь, мастер сканирует изделие, дорабатывает модель в CAD и выращивает воск на 3D-принтере. Второй сценарий — контроль качества: сравнение готового изделия с эталоном показывает усадку литья и ошибки ручной доводки. Инструментальное производство применяет Jewelry для оцифровки матриц, пуансонов и малых оснасток, а также для оценки износа штампов. Художники переводят в цифру миниатюрную скульптуру и элементы декора, реставраторы документируют состояние уникальных вещей перед восстановлением. Если нужны более крупные объекты, посмотрите ручной Revopoint MIRACO, а в общем каталоге 3D-сканеров можно сравнить решения по точности и форм-фактору.

Характеристики

Основные параметры Thunk3D Jewelry перечислены в таблице ниже; данные соответствуют спецификации производителя.

Установка нетребовательна к компьютеру: достаточно видеокарты Nvidia с 2 Гб памяти и 8 Гб оперативной памяти под управлением Windows. Сертификаты CE, FCC, WEEE и CNAS подтверждают соответствие оборудования заявленным характеристикам. Экспорт в STL напрямую стыкуется с ювелирными CAD и слайсерами для выращивания моделей на фотополимерных и восковых принтерах.

Программное обеспечение и рабочий процесс

Процессом управляет программа Thunk3D Fisher: она показывает облако точек в реальном времени, сшивает кадры и строит финальную сетку. Результат сохраняется в ASC или STL и открывается в JewelCAD, MatrixGold, Rhino, ZBrush и любых слайсерах. Крупный объект снимается по сегментам с перекрытием, ПО автоматически объединяет фрагменты по общим зонам. Отдельно отметим предсказуемость: изделие фиксируется в зоне 80×60 мм, сканер снимает серию кадров, а оператор контролирует покрытие по карте полноты данных. Кривые литые поверхности сглаживаются аккуратно, мелкие элементы гравировки при этом сохраняются. Наш инженер поможет настроить шаблоны сканирования под типовые изделия мастерской и покажет приёмы работы с мелкими деталями. Перед покупкой можно провести тестовое сканирование вашего изделия: пришлите образец, и мы покажем качество сетки и полноту передачи мелких деталей.

Поставка и сервис

Мы поставляем Thunk3D Jewelry под заказ: оборудование приезжает в заводской упаковке 500×530×300 мм с полным комплектом документов. Сервисное сопровождение — на нашей стороне: консультируем по установке, помогаем с калибровкой и обновлениями, решаем вопросы диагностики. Условия описаны на странице https://luwam.ru/garantiya-i-remont/ . Посмотреть оборудование и обсудить задачи можно в нашем московском офисе — адреса и контакты на https://luwam.ru/3d-skaner-moskva/ . Цену и сроки поставки уточняйте у менеджера: они зависят от курса и наличия на складе производителя.

Частые вопросы

Какое минимальное изделие можно отсканировать?
По спецификации диапазон размеров объекта — от 0,5 мм. Мелкие камни и элементы фиксируются надёжно, главное — исключить вибрацию стола во время съёмки.

Сканирует ли Jewelry полированное золото?
Да, красная лазерная линия читает полированные металлы без напыления; зеркальные глянцевые участки могут потребовать лёгкого матирующего распыления.

Какая точность у сканера?
10 мкм, то есть 0,01 мм. Этого достаточно для оценки усадки литья и контроля посадки вставок.

Какой компьютер потребуется?
Видеокарта Nvidia с 2 Гб памяти и 8 Гб оперативной памяти под Windows; подойдёт обычный рабочий ПК.

В каких форматах сохраняются данные?
ASC и STL; STL напрямую загружается в ювелирные CAD и слайсеры для выращивания моделей.

Можно ли отсканировать браслет или длинную цепь?
Изделия до 80 мм снимаются целиком, более крупные — по сегментам с автоматической сшивкой в программе Fisher.

Настольный сканер Jewelry — практичный вход в цифровое ювелирное производство: он точен, компактен и работает с привычными CAD-пакетами. Инженеры LUWAM помогут оценить пригодность модели под ваши изделия, покажут тестовое сканирование образца и оформят поставку под заказ с доставкой в любой город России. Также подберём вычислительную станцию и обучим персонал работе в программе Fisher. Оборудование также подходит для учебных курсов по цифровому ювелирному дизайну.
