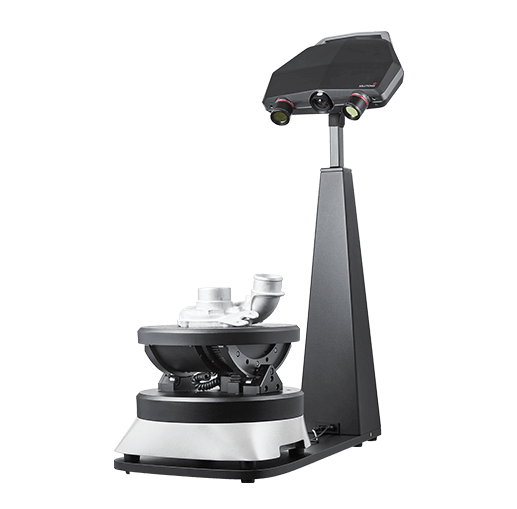

Solutionix C500 — настольный 3D-сканер

Solutionix C500 — настольный 3D-сканер корейской компании Solutionix с двумя камерами по 5 Мп и синим структурированным светом на светодиодах. Прибор ориентирован на лабораторную и производственную оцифровку деталей: точность достигает 0,028 мм в малой зоне обзора, съёмка цветных текстур поддерживается, а поворотный стол входит в комплект. Зоны обзора конфигурируются под размер объекта — от мелких деталей до крупногабаритных отливок, а смена конфигурации выполняется быстро и не требует специального инструмента. Мы поставляем C500 под заказ, сервисное сопровождение выполняют специалисты LUWAM.

Синий свет и две камеры 5 Мп

Синий структурированный свет короче по длине волны и даёт более резкую проекцию рисунка на объекте, что повышает детализация на кромках и мелких элементах. Две камеры разрешением 5 Мп снимают объект с разных ракурсов одновременно, устраняя «слепые зоны» и повышая плотность облака точек. Точность привязана к выбранной зоне обзора: 0,028 мм в зоне 90, 0,056 мм в зоне 175, 0,11 мм в зоне 350 и 0,157 мм в зоне 500; заявленная погрешность составляет от ±0,010 до ±0,030 мм. Такая прозрачность характеристик позволяет заранее понимать, какой класс задач решит прибор: от ювелирных мастер-моделей до контроля литья. Светодиодный источник не требует замены ламп и прогрева перед началом смены, а продуманная оптика упрощает сравнение деталей с эталонной моделью.

Гибкость за счёт сменных зон обзора

Главная особенность C500 — конфигурируемые зоны сканирования. Минимальные зоны составляют 68×56×40 мм (настройка 90) и 136×111×75 мм (настройка 175) для мелких деталей, максимальные — 264×218×150 мм (настройка 350) и 385×312×210 мм (настройка 500) для крупных объектов. Переключение зоны меняет баланс между точностью и охватом: мелкая зона даёт максимум детализации, крупная ускоряет работу с большими деталями. Поддерживается съёмка цветных текстур для презентаций, каталогов и документации, а поворотный стол из комплекта автоматизирует обзор объекта со всех сторон без участия оператора. Для тяжёлых или нестандартных изделий предусмотрено ручное совмещение кадров. Серийная оцифровка при этом идёт практически без участия человека: оператор ставит деталь и запускает цикл.

Технические характеристики Solutionix C500

Заводские параметры модели сведены в таблицу; значения подтверждаются при поставке.

Программа EZscan и форматы

Управление сканированием и обработка данных выполняются в программе EZscan: захват, автоматическая сшивка, редактирование сетки и экспорт. Результат сохраняется в PLY, STL, OBJ и ASC — форматы, которые читают CAD-системы, пакеты реверс-инжиниринга и программы 3D-печати, поэтому C500 легко встроить в существующий маршрут от оцифровки до производства. Сканер работает под Windows и подключается по USB 3.0, а вес 3 кг и компактные габариты 315×270×80 мм позволяют при необходимости переносить его между рабочими местами. Для задач, где ручной формат удобнее настольного, дополнительно рекомендуем Revopoint MIRACO или EinScan HX2. Для серийных деталей удобно сохранять сценарии сканирования в EZscan — повторные изделия оцифровываются в один запуск.

Поставка под заказ и сопровождение

Solutionix — корейский бренд с историей в промышленном сканировании; мы поставляем C500 под заказ, сервисное сопровождение наше. Перед оформлением менеджер уточнит комплектацию, требования к рабочему месту и совместимость с вашим программным контуром, а наши инженеры помогут с настройкой зон обзора под типовые объекты заказчика. Сроки и текущую цену подтверждаем по запросу. Если по описанию непонятно, закроет ли C500 вашу задачу, — пришлите образцы деталей, и мы подберём конфигурацию сканера под них. Также подскажем, как встроить прибор в действующий контроль качества с оформлением протоколов.

Частые вопросы

Какую точность даёт Solutionix C500?
Точность зависит от выбранной зоны обзора: от 0,028 мм в зоне 90 до 0,157 мм в зоне 500, заявленная погрешность — от ±0,010 до ±0,030 мм. Мелкая зона даёт максимум детализации.

Какие объекты можно сканировать?
Практически любые, попадающие в зоны от 68×56×40 до 385×312×210 мм: литьё, мастер-модели, детали машин, художественные изделия. Крупные объекты сканируются по частям со сшивкой.

Снимает ли сканер цвет?
Да, C500 поддерживает съёмку цветных текстур — это используется для каталогов, презентаций и документации изделий. Цвет помогает быстро находить нужную модель в архиве.

Что входит в комплект?
Сканер, программное обеспечение EZscan и поворотный стол, который поставляется в комплекте и автоматизирует обзор объекта.

С каким ПО совместим прибор?
Обработка ведётся в EZscan, экспорт — в PLY, STL, OBJ и ASC. Эти форматы открываются в CAD-системах, пакетах реверс-инжиниринга и программах 3D-печати. Дополнительные конвертеры не нужны.

Как заказать и кто обслуживает сканер?
C500 поставляется под заказ, сроки и цену подтверждает менеджер. Сервисное сопровождение, настройка и обновления выполняют специалисты LUWAM.
