Shining 3D XBlack — настольный 3D-сканер

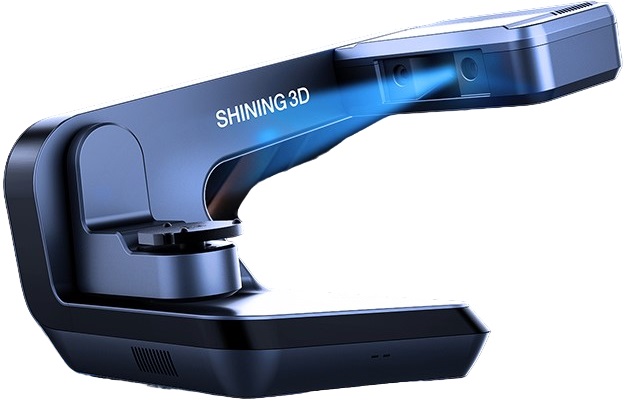

Shining 3D XBlack — автоматический настольный 3D-сканер со встроенным поворотным столом и синим структурированным подсветом. Точность достигает 8 мкм, две камеры с матрицами 5,0 Мп фиксируют мельчайшие детали поверхности, а полный цикл оцифровки выполняется без участия оператора: объект устанавливается на стол, выбирается сценарий, и система сама снимает нужные ракурсы. Такой формат удобен для лабораторий, ювелирных производств, стоматологии и небольших промышленных участков, где важна повторяемость результата от смены к смене. Управление ведётся из программы Ultrascan под Windows, данные сохраняются в STL, OBJ и PLY. Shining 3D — доступный бренд: LUWAM поставляет оборудование официально под заказ и выполняет сервисное сопровождение своими силами.

Автоматическое сканирование без оператора

Главное отличие XBlack от ручных сканеров — встроенный поворотный стол. Деталь закрепляется на платформе, сканер остаётся неподвижным, а съёмка идёт серией кадров с автоматическим поворотом на заданные углы. Сшивка выполняется программой, поэтому результат не зависит от опыта и твёрдости рук оператора: две одинаковые детали дают две одинаковые модели. После завершения сценария модель автоматически очищается от артефактов и экспортируется в заданную папку. Это критично для серийного контроля, каталожной съёмки и любых задач, где нужна статистическая сопоставимость измерений между партиями. Настольное исполнение 260х270х420 мм и вес 5 кг позволяют разместить систему на обычном лабораторном столе без специальной подготовки помещения. Рабочий диапазон температур от 10 до 30 °C соответствует условиям офиса и производственной лаборатории, а в упаковке 400х420х510 мм сканер удобно перевозить между площадками и филиалами.

Оптика, свет и точность

Синий структурированный подсвет снижает влияние внешнего освещения и повышает контраст проектируемой сетки, поэтому XBlack уверенно работает при обычном комнатном свете без затемнения. Две камеры разрешением 5,0 Мп синхронно снимают деформацию сетки, и алгоритмы восстанавливают поверхность с точностью до 8 мкм — этого достаточно для ювелирных изделий, стоматологических моделей, монет и малых прецизионных узлов. Синий свет лучше переносит тёмные и насыщенные по цвету поверхности, где белый подсвет теряет контраст и начинает шуметь; многие настольные системы на белом свете требуют затемнения кабинета. Для глянцевых участков применяется стандартное матирование, а повторные проходы автоматически уточняют зоны с недостаточной плотностью точек. Результат — плотная сетка без разрывов, готовая к печати и измерениям сразу после экспорта без ручной доработки.

Характеристики XBlack

Заводские параметры системы сведены в таблице.

Сферы применения настольной системы

Типичные пользователи XBlack — ювелирные мастерские, стоматологические лаборатории, студии масштабных моделей и небольшие производственные участки. В ювелирном деле сканер оцифровывает украшения для каталогов и последующего воспроизведения, в стоматологии — гипсовые модели для цифрового архива, в модельном деле — детали для доработки и копирования. Автоматический режим выгоден там, где один оператор обслуживает поток однотипных объектов: положил деталь, запустил сценарий, забрал готовую сетку в STL и сразу загрузил следующую. Для стоматологических клиник у Shining 3D есть и специализированные решения — о них рассказывает подборка 3D-сканеров для стоматологии. Настольный формат и работа при комнатном освещении позволяют ставить систему прямо в кабинете или на участке, без отдельной лаборатории, специального освещения и виброизолированного фундамента.

Программное обеспечение и место в линейке

XBlack работает под управлением программы Ultrascan: она управляет сценариями съёмки, сшивает кадры, редактирует сетку и экспортирует модели в STL, OBJ и PLY. Система совместима с 64-разрядной Windows 10, поэтому для работы достаточно типового лабораторного компьютера без дорогой графической станции. Внутри экосистемы Shining 3D сканер занимает нишу автоматической настольной оцифровки: если нужны крупные объекты и мобильность, смотрят на гибридный лазерный EinScan HX2, а логику выбора между сериями мы разобрали в материале EinScan или FreeScan. Общий обзор решений бренда — в хабе Shining 3D. Пришлите фото и типоразмеры деталей — поможем сопоставить XBlack с вашими задачами и рассчитаем сроки поставки под заказ.

Нужно ли клеить маркеры при сканировании?
Нет. Встроенный поворотный стол поворачивает деталь на заданные углы, а программа сшивает кадры автоматически — оператор только размещает объект. Типовой сценарий занимает несколько минут, участие человека нужно только на загрузке детали.

Какая точность у XBlack?
До 8 мкм за счёт синего структурированного подсвета и двух камер по 5,0 Мп — уровень ювелирных, стоматологических и прецизионных задач.

Можно ли сканировать тёмные и блестящие объекты?
Тёмные поверхности даются уверенно благодаря синему свету; для глянцевых участков рекомендуется лёгкое матирование спреем перед съёмкой.

Какие форматы поддерживаются?
STL, OBJ и PLY — форматы напрямую загружаются в программы 3D-печати, CAD и контроля качества без промежуточной конвертации. Для визуализации и печати этого достаточно, конвертация выполняется в один клик.

Какая операционная система нужна?
64-разрядная Windows 10 и программа Ultrascan. Мощная графическая станция не требуется, подходит типовой лабораторный компьютер, обновления программы бесплатны в рамках поставки.

Что с гарантией и сервисом?
Shining 3D поставляется официально под заказ, сервисное сопровождение выполняет LUWAM на всех этапах эксплуатации системы.

Купить Shining 3D XBlack с доставкой по Москве и России можно в каталоге LUWAM: https://luwam.ru/shop/3d-skanery/ . Условия гарантии, ремонта и планового обслуживания — на странице https://luwam.ru/garantiya-i-remont/ . Поможем настроить сценарии съёмки под вашу номенклатуру и обучить операторов.
