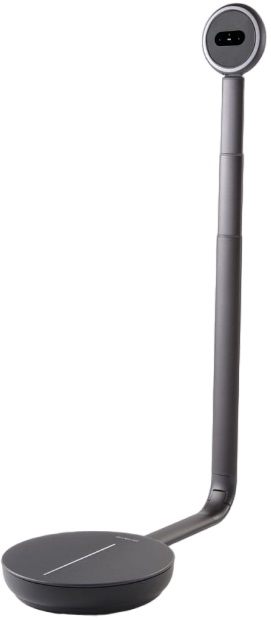

ShapeScale — стационарный 3D-сканер

ShapeScale — стационарный полноцветный 3D-сканер для оцифровки объектов высотой до двух метров. Технология оптического структурированного подсвета на LED-источниках снимает геометрию и текстуру за один цикл продолжительностью около минуты, а программное обеспечение работает под Windows, macOS и Linux. В отличие от ручных приборов, сканер жёстко закреплён: неподвижная база и предсказуемая траектория съёмки дают стабильное качество данных на серийных задачах. Корпус размером 750×410×200 мм и весом 14 кг устанавливается на прочный стол или подставку и не требует отдельного помещения. Типичные сценарии — сканирование людей, манекенов, скульптуры и крупного реквизита. Оборудование поставляется под заказ, сервисное сопровождение обеспечивает LUWAM.

Полноцветная оцифровка за один проход

ShapeScale захватывает не только геометрию, но и цвет: текстурные карты накладываются на полигональную модель автоматически, без отдельной фотосъёмки. Для задач, где важен внешний вид объекта, — костюмы и ортопедия, музейные экспонаты, товарные образцы для электронной коммерции, персонажи для анимации — это экономит часы ручной работы художника. LED-подсвет безопасен для глаз и не требует полного затемнения студии, а цикл около минуты позволяет пропускать поток объектов без пауз. Между проходами модель поворачивается для закрытия скрытых зон, после чего программа сшивает кадры в единую цветную сетку. Цвет пригодится и для архивации: цифровая копия экспоната сохраняет не только форму, но и состояние поверхности на момент сканирования. Результат сразу пригоден для печати на полиграфических 3D-принтерах и для экспорта в графические редакторы.

Объекты высотой до двух метров

Диапазон сканируемых объектов простирается до 2 м по высоте — редкость среди стационарных систем. Сканер используют специалисты по эргономике для фиксации пропорций тела, ателье и производители одежды — для оцифровки манекенов и проверки посадки, мастерские реквизита и скульпторы — для перевода физических работ в цифру с сохранением фактуры поверхности. Крупные упаковочные макеты, элементы интерьера и полноразмерные прототипы также попадают в рабочую зону прибора. Для инженерных задач крупные детали удобно оцифровывать комбинацией методов; типовые сценарии мы разбираем в материале о 3D-сканировании для реверс-инжиниринга. Отдельное преимущество стационарной схемы — повторяемость: одна и та же позиция объекта даёт идентичные данные, что критично при сравнении экземпляров между собой и отслеживании изменений со временем.

Характеристики ShapeScale

Основные параметры сканера перечислены в таблице ниже.

Установка и рабочее место

Сканер размещается на устойчивом столе или подставке в помещении с рассеянным освещением; виброизоляция и затемнение не требуются. Вес нетто составляет 14 кг, в упаковке — 17 кг при габаритах 900×475×180 мм, поэтому перевозка между площадками вполне допустима. Поддержка трёх платформ — Windows, macOS и Linux — удобна для студий с разнородным парком техники: данные обрабатываются и на рабочей станции, и на ноутбуке. Полученные модели напрямую подходят для графики и 3D-печати; для инженерных расчётов полигональную сетку конвертируют в CAD-форматы. Для периодической проверки геометрии используется штатная калибровочная процедура, её результаты протоколируются. При монтаже мы помогаем с настройкой сцены, обучаем персонал и остаёмся на связи по вопросам обслуживания на весь срок службы оборудования.

Обработка и печать готовых моделей

Цветная полигональная модель с ShapeScale пригодна для дальнейшей работы практически без подготовки. Для анимации и графики сетку оптимизируют и запекают текстуры в графических редакторах; для виртуальных примерочных и интерактивных приложений модель упрощают до нужного полигонажа. В 3D-печати данные отправляют в слайсер: манекены и скульптуру печатают по частям с последующей склейкой и покраской, небольшие предметы — целиком. Архивные копии экспонатов хранят в исходном разрешении вместе с текстурами. Если в оцифровке участвуют и стационарные, и ручные системы, данные сводятся в единое пространство координат по общим маркерам. Посмотреть стационарные комплексы в деле можно на демонстрации в Москве — запись открыта как для команд, так и для отдельных специалистов.

Частые вопросы о ShapeScale

Подходит ли ShapeScale для сканирования людей?
Да, объекты высотой до 2 м входят в рабочий диапазон прибора. LED-подсвет безопасен для глаз, съёмка занимает около минуты, поэтому человек спокойно выдерживает цикл без движения и фиксации.

Сколько времени занимает одно сканирование?
Полный цикл занимает около одной минуты. Дополнительные проходы с поворотом объекта добавляют еще немного времени, зато закрывают зоны, скрытые от неподвижной камеры, и повышают полноту итоговой модели.

Снимает ли сканер цвет и текстуру?
Да, полноцветная текстура записывается одновременно с геометрией и накладывается на модель автоматически. Это важно для товаров, костюмов, музейных предметов и любых задач, где нужна визуальная оценка поверхности.

Какова точность измерений?
Производитель позиционирует прибор для оцифровки формы и цвета, а не для размерного контроля. Для допусковых измерений применяются метрологические 3D-сканеры, обзор которых представлен на нашем сайте.

С какими операционными системами работает ПО?
Программное обеспечение выпускается для Windows, macOS и Linux. Файлы проектов переносимы между платформами, что удобно для команд с разным парком компьютеров и удалёнными исполнителями.

Как заказать и обслуживать сканер?
Поставка под заказ, сроки уточняет менеджер LUWAM. Установку, калибровку, обновления программного обеспечения и ремонт выполняет наша сервисная служба по всей России.

Дополните стационарную установку ручным Revopoint MIRACO — он выручит при досканировании труднодоступных участков крупного объекта. Каталог оборудования с ценами — https://luwam.ru/shop/3d-skanery/ , условия ремонта и калибровки — https://luwam.ru/garantiya-i-remont/ .
