ScanLine StaticScan Q9

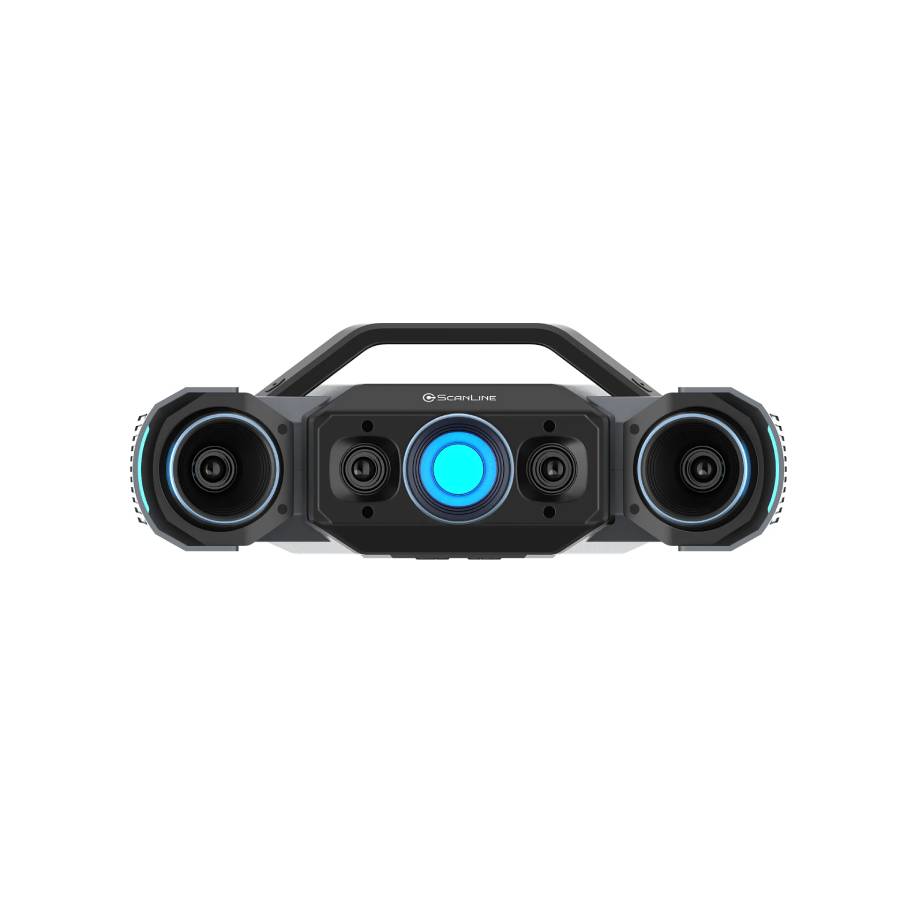

ScanLine StaticScan Q9 — стационарный 3D-сканер, построенный по схеме структурированного подсвета с синими светодиодами и четырьмя камерами разрешением 9 Мп каждая. Прибор устанавливается на стол или раму и оцифровывает детали в двух диапазонах: маленьком, с точностью до 0,005 мм, и большом, с зоной 430 × 300 × 160 мм. Такое решение закрывает и мелкие элементы оснастки, и корпусные детали среднего габарита без смены оборудования. Подключение по Ethernet и USB 3.0, питание от сети и вес 3,5 кг делают установку простой: полноценное рабочее место инженера-метролога разворачивается за считанные часы. Модель подойдёт предприятиям, которым нужна настольная альтернатива крупным измерительным машинам с документируемой точностью и понятной процедурой проверки данных.

Конструкция и принцип работы

Сканер проецирует на деталь поле синего структурированного подсвета, а четыре синхронизированные камеры снимают деформации картины с разных ракурсов. Избыточность четырёх камер повышает достоверность данных: даже на скруглениях и сложных переходах полигональная модель строится без пропусков и сдвигов. Синий свет уверенно работает на тёмных и контрастных поверхностях. Рабочее расстояние составляет 590 мм в большом диапазоне и 210 мм в маленьком, разрешение — 0,1 мм и 0,04 мм соответственно. Для автоматизации предусмотрена поддержка поворотного стола: с ним цикл оцифровки идёт без участия оператора, а сшивка кадров выполняется программно по геометрии объекта. Стационарная установка означает стабильные условия съёмки: результат не зависит от руки оператора и повторяется от цикла к циклу, что упрощает валидацию методики измерений на производстве.

Два диапазона и точность измерений

Маленький диапазон с зоной 160 × 110 × 40 мм отвечает за высокодетализированные объекты: элементы оснастки, пресс-формы, мелкие механические детали. Большой диапазон 430 × 300 × 160 мм ускоряет оцифровку корпусных деталей, патрубков и узлов. Переключение выполняется программно и не требует перенастройки оптики. Паспортная точность — 0,015 мм в большом диапазоне и 0,005 мм в маленьком; для подтверждения этих значений сканер прошёл приёмку по методике VDI/VDE 2634 Part 2 в лаборатории точности, аккредитованной по ISO 17025. Для настольного прибора это серьёзный аргумент: данные можно использовать при входном контроле, в спорных ситуациях с поставщиками и при подготовке отчётов о несоответствии. Диапазон рабочих температур 0–40 °C и влажность до 90% позволяют ставить станцию в обычном производственном помещении без кондиционирования.

Технические характеристики StaticScan Q9

Ниже собраны основные параметры сканера; значения взяты из спецификации производителя.

Сертификация и интеграция в производство

Протокол VDI/VDE 2634 — отраслевой стандарт проверки 3D-сканеров по показателям погрешности длины, плоскостности и сферичности. Его указание в спецификации упрощает внедрение прибора в систему качества предприятия, в том числе при работе по стандартам серии ISO 9001 и в рамках приёмо-сдаточных испытаний. Стационарная схема даёт повторяемость результатов, которую ценят метрологические службы: методику легко валидировать, а протоколы измерений выглядят одинаково у разных операторов. По запросу поможем составить методику измерений и оформить документы для аттестации рабочего места. Мы поставляем StaticScan Q9 под заказ, помогаем с выбором конфигурации под ваши детали, организуем доставку в любой город и обеспечиваем сервисное сопровождение собственными специалистами — от калибровки до ремонта. При необходимости закажем поворотный стол и комплект маркеров, чтобы станция заработала в автоматическом режиме с первого дня.

Частые вопросы

Какие детали можно сканировать на StaticScan Q9?
От мелких элементов пресс-форм до корпусных деталей размером до 430 мм. Диапазоны переключаются программно, менять оптику или перестраивать систему не нужно.

Зачем сканеру четыре камеры?
Четыре матрицы по 9 Мп снимают объект с разных ракурсов одновременно, поэтому облако точек строится с избыточностью: меньше пропусков на скруглениях и выше достоверность измерений.

Поворотный стол входит в комплект?
Он поддерживается, но заказывается отдельно. Мы добавим его в поставку, если автоматизация цикла сканирования нужна сразу.

Чем стационарный сканер лучше ручного?
Он не зависит от руки оператора, даёт высокую повторяемость от цикла к циклу и проще в валидации методики. Когда важна мобильность, выбирают ручные модели, например Revopoint MIRACO.

Какая точность у StaticScan Q9?
0,005 мм в маленьком диапазоне и 0,015 мм в большом. Значения подтверждены испытаниями по VDI/VDE 2634 Part 2 в аккредитованной по ISO 17025 лаборатории.

Как заказать прибор и что с обслуживанием?
Пришлите заявку или позвоните менеджеру: поставка под заказ, сроки и конфигурацию согласуем индивидуально. Сервисное сопровождение в России выполняем мы.

StaticScan Q9 стоит рассматривать, когда нужна настольная станция с документируемой точностью. Каталог оборудования — https://luwam.ru/shop/3d-skanery/ . Про восстановление CAD-моделей по образцу читайте в разделе «3D-сканер для обратного инжиниринга», подобрать ручную альтернативу поможет карточка Revopoint MIRACO, а демонстрацию и подбор конфигурации в Москве организует наша страница «3D-сканер в Москве». Условия гарантии и ремонта — на https://luwam.ru/garantiya-i-remont/ .
