SCAN in a BOX FX — настольный 3D-сканер

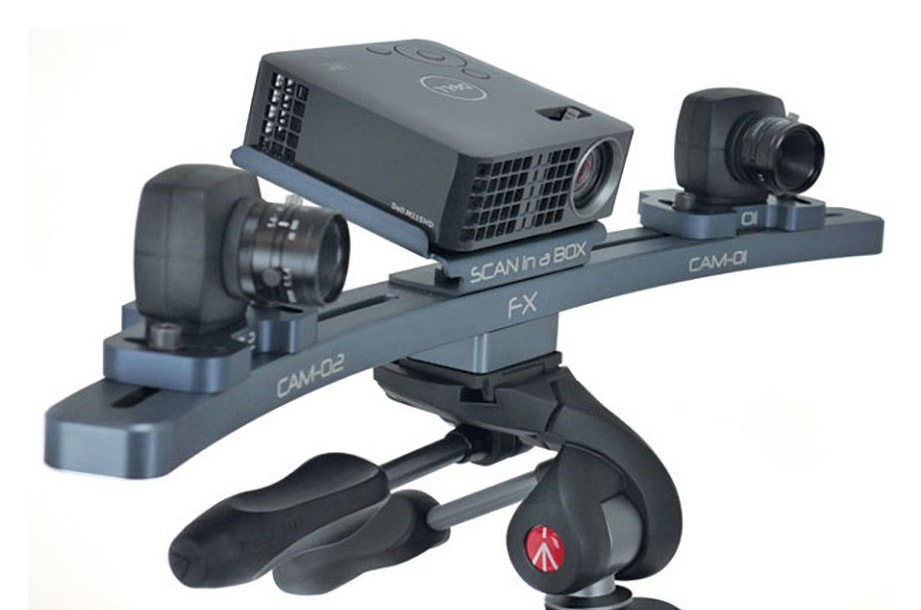

SCAN in a BOX FX — настольный 3D-сканер итальянской компании Open Technologies, обновлённая версия известной системы SIAB с увеличенной областью сканирования и ускоренной обработкой. Две камеры по 2,3 мегапиксела и структурированный подсвет дают точность до 0,028 мм, поворотный стол входит в комплект, цветная текстура фиксируется штатно. Диапазон сканируемых объектов — от детали размером около сантиметра до изделий длиной до трёх метров при досканировании последовательными кадрами. Устройство собирается в Италии и позиционируется как доступная альтернатива флагманским настольным системам. LUWAM поставляет SCAN in a BOX FX под заказ, сервисное сопровождение — наше. Ниже — подробный разбор возможностей и характеристик.

Итальянская школа настольного сканирования

Open Technologies — один из старейших европейских производителей оптических сканеров, и опыт в компактных настольных системах у компании огромный. Философия серии SCAN in a BOX — достань из коробки и работай: сканер устанавливается на обычный стол, подключается по HDMI и USB-B, калибруется по прилагаемой пластине и начинает снимать в первый же день. Корпус массой 8 кг сделан жёстким, без люфтов — это прямым образом влияет на повторяемость измерений. FX-версия получила увеличенное поле и возросшую скорость обработки: по сравнению с предыдущим поколением цикл ускорен в несколько раз, а максимальная площадь сканирования выросла. Всё программное обеспечение поставляется на безлимитной лицензии, без обязательных ежегодных подписок — редкость на этом рынке.

Диапазон от сантиметра до трёх метров

Узкая специализация — типовая проблема настольных сканеров: монета снимается отлично, а корпусная деталь не влезает. FX закрывает диапазон от объектов размером около 10 миллиметров до трёх метров — крупные предметы досканируются последовательными кадрами со сшивкой, включая перенос сканирующей головки. Ювелир может оцифровать кольцо с камнем, реставратор — горельеф или фрагмент лепнины, технолог — пластиковую крышку корпуса прибора. Точность 0,028 мм, это 28 микрон, на малых полях достаточна для контроля механически обрабатываемых деталей и большинства задач реверс-инжиниринга. При этом скорость остаётся настольной: типовой объект с поворотным столом оцифровывается за несколько минут без участия оператора. Один аппарат закрывает и ювелирное дело, и образование, и мелкосерийное производство — редкая универсальность для настольного класса, где обычно приходится выбирать либо мелкое, либо крупное.

Характеристики

Паспортные параметры SCAN in a BOX FX сведены в таблицу. Значения приведены по данным производителя; под конкретные объекты инженеры LUWAM подтвердят схему сканирования до оформления заказа.

Поворотный стол и цветные текстуры

Штатный поворотный стол превращает сканирование мелких предметов в автоматический процесс: объект ставится на платформу, программное обеспечение IDEA само синхронизирует шаги поворота со съёмкой кадров. Оператору не нужно переставлять деталь и ловить ракурсы — серия снимается за минуты, включая дно, которое при ручном сканировании обычно выпадает из сетки. Параллельно камеры фиксируют цвет: текстура накладывается на геометрию и экспортируется вместе с ней в OBJ или PLY. Для каталогов изделий, музейных описей, интернет-витрин и графических работ цветная модель часто важнее миллиметров. Настроек экспозиции минимум, цвет сходится с первого раза на большинстве материалов; на сильном глянце выручает лёгкое матирование спреем. Для серийной съёмки одинаковых изделий сохраняются шаблоны сценариев: параметры поворота, экспозиции и сшивки вызываются одним нажатием, что исключает расхождения между операторами.

IDEA the software и обучение работе

Пакет IDEA — собственная разработка Open Technologies, поставляется без ограничения срока и числа рабочих мест в комплекте со сканером. Логика построена вокруг сценария «положил — повернул — получил»: пошаговый мастер ведёт оператора от калибровки до экспорта, автоматика сшивает кадры, а ручные инструменты правки сетки спрятаны на второй план. Кривая обучения пологая: лаборант или студент осваивает типовой цикл за пару дней. Результат уходит в STL для печати, OBJ с текстурой для графики, PLY и OFF для инженерных пакетов. Для сложных случаев в IDEA есть расширенное выравнивание и слияние серий — например, при сканировании глянцевых предметов в несколько проходов с матированием. База знаний LUWAM дополнит инструкцию примерами под ваши материалы.

Частые вопросы

Можно ли сканировать этим сканером человека?
Настольная схема с поворотным столом для этого не предназначена. Для оцифровки людей применяют ручные сканеры с быстрой съёмкой кадров.

Какой максимальный размер объекта?
До трёх метров со сшивкой последовательных кадров, включая досканирование с переносом головки. Минимальный размер — около сантиметра.

Нужно ли матировать глянцевые поверхности?
Да, сильный глянец и прозрачность требуют лёгкого матирующего спрея — это ограничение технологии структурированного подсвета в целом.

Снимает ли сканер цвет?
Да, текстура фиксируется штатно и экспортируется вместе с геометрией в OBJ и PLY.

Есть ли подписка на программное обеспечение?
Нет, IDEA поставляется с безлимитной лицензией без обязательных ежегодных платежей.

Как купить и кто обслуживает?
SCAN in a BOX FX поставляется под заказ; сроки и текущую цену уточняйте у менеджера. Пусконаладку, калибровку и сервисное сопровождение выполняет LUWAM.

Сравним SCAN in a BOX FX с альтернативами по вашим деталям и бюджету — присылайте фото и размеры объектов. Для ручного сканирования посмотрите Revopoint MIRACO, задачи зуботехнических лабораторий разобраны в подборке сканеров для стоматологии. Условия гарантии и ремонта — на отдельной странице. Каталог: https://luwam.ru/shop/3d-skanery/
