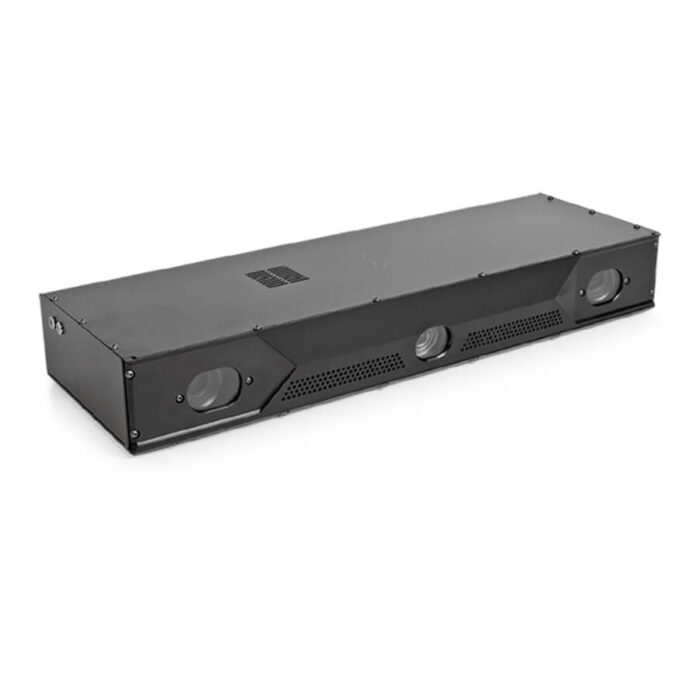

Polyga HDI Compact L6 — настольный 3D сканер

Polyga HDI Compact L6 — сканер структурированного света для оцифровки средних объектов: деталей, отливок, макетов, элементов оснастки. Две камеры по 3 Мп снимают кадр за 1,2 секунды, а рабочее расстояние 680 мм оставляет запас для габаритных предметов и неудобных зон. Прибор одинаково готов к стационарной установке и к работе с руки — редкая гибкость для этого класса. Съёмка текстур и цвета делает модели пригодными для графики и каталогов, а не только для инженерных задач. Управляет процессом пакет FlexScan3D, экспорт идёт в PLY, OBJ, STL, ASC, FBX и 3D3. Polyga — нишевый доступный бренд: поставляем HDI Compact L6 под заказ, сервисное сопровождение выполняют специалисты luwam.ru.

Структурированная подсветка для промышленной оцифровки

Технология структурированной подсветки давно стала стандартом предметного сканирования: проектор выводит на объект систему полос, две камеры фиксируют их искажения, и триангуляция восстанавливает геометрию с высокой детализацией. HDI Compact L6 реализует эту схему в компактном корпусе 55×129×400 мм весом 2 кг. Разрешение камер 3 Мп даёт детализацию, достаточную для контроля кромок, резьб и мелких элементов литья. Кадр за 1,2 секунды означает, что полный набор ракурсов для детали набирается за пару минут, а вместе с автоматической сшивкой в FlexScan3D оцифровка превращается в конвейерную операцию. Двухкамерная схема, кроме того, компенсирует затенения на сложном рельефе и повышает достоверность краёв. Матовые металлы, пластик, керамика и дерево снимаются без подготовки; глянцевые поверхности матируются спреем, как и для любой оптики этого типа.

Стационарная установка или работа с руки

L6 одинаково уверенно работает в двух ролях. В стационарной схеме корпус крепится на штативе или кронштейне, объект устанавливается на столе и снимается последовательными кадрами — так обрабатывают мелкие и средние детали с максимальной повторяемостью. В ручном режиме оператор ведёт сканер вокруг крупного объекта, и программа сшивает кадры по геометрии: это удобно для габаритных предметов, которые не поднять на стол, — элементов интерьера, скульптуры, оснастки. Рабочее расстояние 680 мм позволяет держать комфортный запас до поверхности и не бояться столкновений с объектом. Крепление на штативе позволяет быстро менять высоту и угол съёмки под конкретный объект. Переключение между сценариями не требует перенастройки оборудования — меняется лишь методика работы оператора, которую мы описываем в регламенте поставки.

Программное обеспечение FlexScan3D

FlexScan3D — родная среда для сканеров Polyga: захват, выравнивание кадров, слияние сеток, редактирование и экспорт собраны в одном пакете. Интерфейс построен вокруг потока «снял — сшил — отдал», поэтому оператор осваивается за несколько дней. Результат сохраняется в PLY, OBJ, STL, ASC, FBX и 3D3 — от инженерных форматов до графических, что удобно, когда одна и та же модель нужна и конструктору, и дизайнеру каталога. Поддерживается текстурная съёмка: цвет переносится на сетку и сохраняется при экспорте. Работает система под Windows, подключение к компьютеру — по USB 3.0, поэтому в качестве рабочей станции подойдёт обычный ПК или ноутбук с этим портом.

Кому подойдёт HDI Compact L6

Типичный заказчик — небольшое производство или конструкторский отдел, которому нужна предметная оцифровка без бюджета на метрологический комплекс: снятие геометрии для реверс-инжиниринга, контроль первой статьи, архивирование эталонных деталей. Прибор также приживётся в образовательных центрах и студиях прототипирования: гибкость установки позволяет ставить его и в класс, и в мастерскую. Для задач с допусками в сотые доли миллиметра на больших объёмах мы подскажем старшие метрологические модели, а для быстрых предметных задач L6 закрывает дневную потребность кафедры или цеха. Сравните затраты на аутсорс-оцифровку: при плотном потоке заказов L6 обычно окупается за первый год работы. Расчёт окупаемости и сравнение с аналогами по вашему парку деталей сделают наши инженеры.

Характеристики

Технические параметры Polyga HDI Compact L6 сведены в таблицу; расширенные данные предоставим по запросу.

Частые вопросы

Можно ли использовать L6 как ручной сканер?
Да, производитель допускает оба режима — стационарный и ручной. В ручном варианте оператор обводит объект сканером, а кадры сшиваются по геометрии в FlexScan3D без маркеров на поверхности.

Сколько длится один кадр?
1,2 секунды. Полный набор ракурсов для средней детали набирается за пару минут, включая автоматическое выравнивание и слияние в программной среде сканера. Для сравнения: у многих настольных систем кадр занимает заметно больше времени.

Снимает ли сканер цвет и текстуры?
Да, текстурная съёмка поддерживается: цвет переносится на полигональную сетку и сохраняется при экспорте в подходящие форматы, включая PLY и OBJ.

Какое программное обеспечение используется?
Фирменный пакет FlexScan3D — от захвата до экспорта. Он поставляется вместе со сканером и работает под Windows; подключение прибора к станции — по USB 3.0.

Какие объекты сканируются без подготовки?
Матовые металлы, пластик, керамика, дерево и ткань. Глянцевые и прозрачные поверхности требуют лёгкого матирующего спрея — как и для любой оптики структурированного света.

Как заказать и кто обслуживает прибор?
Поставка под заказ, сроки фиксируем в договоре. Сервисное сопровождение — наше: пусконаладку, калибровку и ремонт выполняют специалисты luwam.ru.

Если нужна метрологическая точность на промышленных объектах, посмотрите EinScan HX2, а сценарии применения в производстве разобраны в разделе про контроль качества. Каталог оборудования: https://luwam.ru/shop/3d-skanery/ . Условия гарантии и ремонта — на отдельной странице. Свяжитесь с нами — поможем выбрать конфигурацию под ваши задачи и детали.
