iSUN3D iFEET NEO — сканер стопы

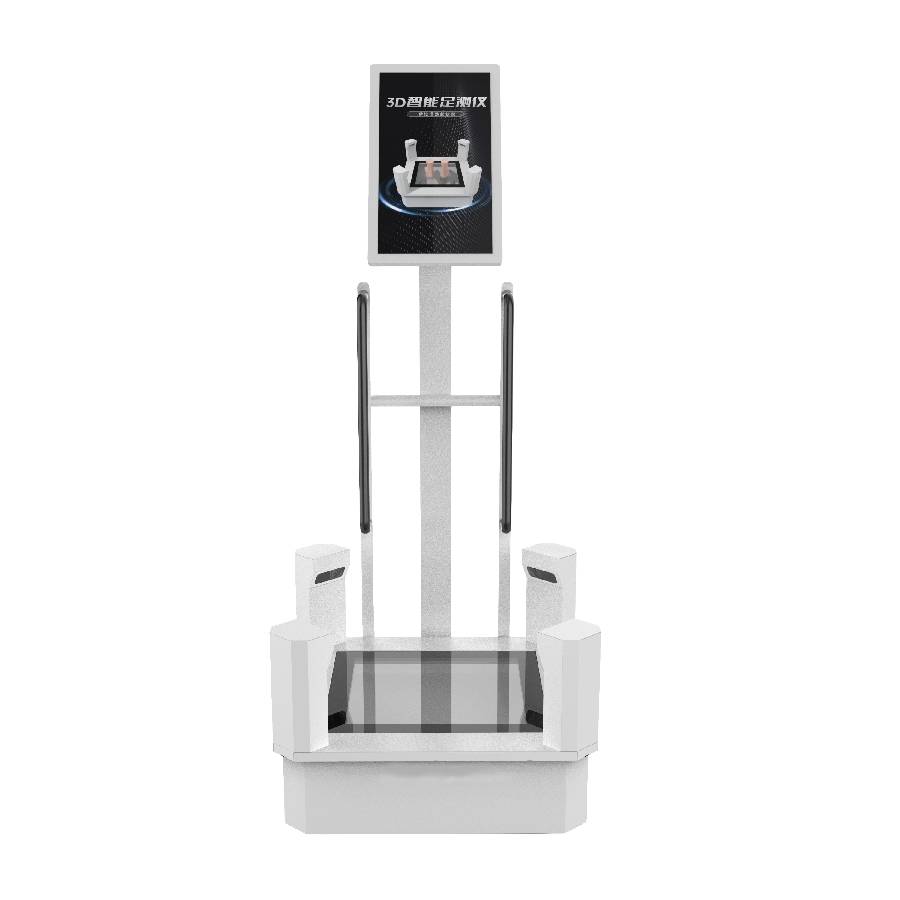

iSUN3D iFEET NEO — специализированная напольная станция для трёхмерного сканирования стоп, созданная для ортопедических салонов, кабинетов подологии, протезно-ортопедических предприятий и спортивной медицины. Вместо привычного гипсового слепка устройство за одну секунду формирует цифровую модель стопы в форматах STL, OBJ и PLY, а также диагностический отчёт в PDF. Точность ±0,5 мм достаточна для изготовления индивидуальных стелек, подбора корригирующей обуви и контроля динамики деформаций в ходе лечения. Отдельный компьютер не нужен: внутри станции работают процессор AMD 5600U, 8 ГБ оперативной памяти и SSD-накопитель, а управление ведётся с сенсорного дисплея. Мы поставляем iFEET NEO под заказ и берём сервисное сопровождение на себя — от пусконаладки до планового обслуживания.

Задачи, которые закрывает сканер стоп

Цифровой слепок быстро вытесняет гипс там, где важны скорость и повторяемость. Ортопедические салоны используют геометрию стопы для фрезеровки индивидуальных стелек, протезно-ортопедические предприятия — для изготовления протезов и ортезов, подологи — для документирования деформаций и отслеживания динамики терапии. Съёмка занимает секунду, поэтому пациенту не нужно балансировать на одной ноге, а оператору — переделывать бракованный слепок. Повторное сканирование через месяц наглядно показывает, как изменилась геометрия стопы, и помогает объективно оценить эффект лечения. Готовая сетка сразу уходит в CAD или на станок с ЧПУ, минуя оцифровку гипса на стороннем оборудовании. В спортивной медицине станция фиксирует состояние спортсмена до и после нагрузочного цикла, а в исследовательских проектах служит источником воспроизводимых антропометрических данных о стопе. Отчёт в PDF с ключевыми параметрами можно приложить к заказу на стельки или передать лечащему врачу.

Как проходит процедура сканирования стопы

Пациент ставит стопу на рабочую поверхность станции, оператор запускает захват одним касанием сенсорного экрана. Две камеры и проекция структурированной подсветки снимают геометрию за одну секунду, после чего на дисплее сразу появляется полигональная сетка — её можно оценить и при необходимости переснять. Для контроля метрологических характеристик в комплект входят калибровочные формы для стоп: периодическая калибровка выполняется силами персонала и занимает несколько минут. Данные передаются по USB 3.0, экспортируются в STL, OBJ и PLY для конструирования стелек и протезов, а отчёт в PDF удобно подшивать в карту пациента. Маркеры на кожу и контрастная присыпка не требуются: оптика уверенно снимает и кожу, и носок. Такой протокол выдерживает плотный поток посетителей салона без роста нагрузки на персонал.

Начинка станции и подготовка к работе

iFEET NEO собран как автономный терминал. Процессор AMD 5600U с шестью ядрами и двенадцатью потоками работает на частотах 2,6–4,2 ГГц, за графику отвечает встроенная Radeon Vega 6, объём памяти составляет 8 ГБ DDR4-3200, данные хранятся на SSD объёмом 128 ГБ. Предустановлена 64-битная Windows 10 или 11, поэтому отдельная рабочая станция и сторонние лицензии не требуются. Станция занимает на полу площадку 700×700×460 мм и весит 41 кг; опорный кронштейн-стойка входит в поставку, а вес с упаковкой составляет 65,3 кг. В комплекте — тело сканера, кабельные соединения, калибровочные формы, сенсорный дисплей и стойка. Запуск занимает один день: распаковка, установка на ровной площадке, калибровка по формам и короткий инструктаж персонала.

Характеристики

Ключевые параметры станции сведены в таблицу. Методику проверки точности и расширенные технические данные предоставим по запросу.

Частые вопросы

Подходит ли iFEET NEO для производства стелек на фрезерных станках с ЧПУ?
Да. Сканер отдаёт геометрию стопы в STL, OBJ и PLY — эти форматы напрямую загружаются в CAM-модули станков для фрезеровки стелек. Отчёт в PDF дополнительно фиксирует антропометрию для протокола и карты пациента.

Нужен ли станции внешний компьютер?
Нет, вычислительная часть встроена: процессор AMD 5600U, 8 ГБ оперативной памяти и SSD на 128 ГБ. Управление полностью ведётся с сенсорного дисплея, отдельное рабочее место монтировать не придётся. Обновления встроенного программного обеспечения станция получает централизованно.

Сколько времени занимает сканирование одной стопы?
Один цикл захвата длится секунду, после чего сетка сразу отображается на экране. Если кадр получился неудачным, стопу переснимают без повторной подготовки пациента — поток клиентов не останавливается.

Как поддерживается заявленная точность ±0,5 мм?
Регулярной калибровкой по входящим в комплект формам для стоп. Процедура простая, выполняется персоналом на месте, вызов инженера для неё не требуется — достаточно следовать регламенту из руководства.

Чем станция лучше ручного сканера при съёмке стоп?
Фиксированной геометрией съёмки и повторяемостью: результат не зависит от твёрдости руки оператора. Для сравнения: ручная проводка требует опыта и постоянного визуального контроля качества сетки, а станция снимает стопу одинаково у любого сотрудника.

Как заказать iFEET NEO и кто его обслуживает?
Станция поставляется под заказ, срок фиксируем в договоре после согласования комплектации. Сервисное сопровождение — наше: гарантийный и постгарантийный ремонт выполняют специалисты luwam.ru.

Поможем выбрать конфигурацию под задачи вашего салона или лаборатории: сравним iFEET NEO с ручными решениями — например, с Revopoint MIRACO, который удобен для оцифровки гипсовых слепков и макетов. Полный каталог оборудования — https://luwam.ru/shop/3d-skanery/ , посмотреть сканеры вживую можно в шоуруме: https://luwam.ru/3d-skaner-moskva/ . Условия описаны на странице гарантии и ремонта. Оставьте заявку — подготовим коммерческое предложение с учётом комплектации и сроков поставки.
