3D сканер Shining 3D Transcan C

Представляем Shining 3D Transcan C — решение Shining 3D для 3D-сканирования: точность один снимок: до 0,035 при внутреннем малом поле зрения и до 0,05 при внешнем большом поле зрения, скорость <70 с (8 сканов/оборот без текстуры), <3 с (один кадр без текстуры), белый свет led. Shining 3D — крупнейший китайский производитель 3D-сканеров с 20-летней историей: от настольных моделей до метрологических систем уровня FreeScan.

Ниже — подробный разбор характеристик, сценариев применения и ответы на частые вопросы.

Shining 3D Transcan C работает по технологии структурированного подсвета, источник — белый свет led. Оптическая схема не касается объекта, поэтому сканировать можно хрупкие, мягкие и ценные предметы без риска повредить поверхность.

Заявленная точность — один снимок: до 0,035 при внутреннем малом поле зрения и до 0,05 при внешнем большом поле зрения. На практике это означает, что размеры оцифрованной детали воспроизводятся с погрешностью, достаточной для реверс-инжиниринга, контроля качества и подготовки моделей к 3D-печати без ручной доработки геометрии.

Скорость сканирования — <70 с (8 сканов/оборот без текстуры), <3 с (один кадр без текстуры): сбор данных идёт в режиме, близком к реальному времени, поэтому оператор сразу видит наращиваемую модель и понимает, какие зоны уже закрыты.

Рабочая геометрия подобрана под реальные задачи: область сканирования — 150×96 мм — 300х190 мм, комфортная дистанция до объекта — 260 — 480 мм. Это избавляет от необходимости держать несколько приборов под разные типоразмеры продукции.

Программная часть — фирменное ПО EXScan / FreeScan с автоматическим выравниванием сканов, редактированием сетки и экспортом в CAD. Готовая сетка экспортируется в открытых форматах и принимается большинством CAD/CAM-систем, слайсеров 3D-принтеров и измерительных пакетов без конвертеров; обновления ПО выходят регулярно, драйверы и SDK открыты.

Совместимость и подключение: экспорт результатов в OBJ, 3MF, PLY, ASC, STL — эти форматы напрямую открывают CAD- и CAM-системы, слайсеры и измерительное ПО; требования к рабочей станции: Graphics card: NVIDIA GTX/RTX series cards, higher or equal to GeForce RTX 1060; Video memory: ≥4 G; Processor: I7-8700; Memory: 32 GB.

Оптический блок: камер — 2. Детализация снимка достаточна для фиксации мелких элементов — от гравировок до крепежа и кромок.

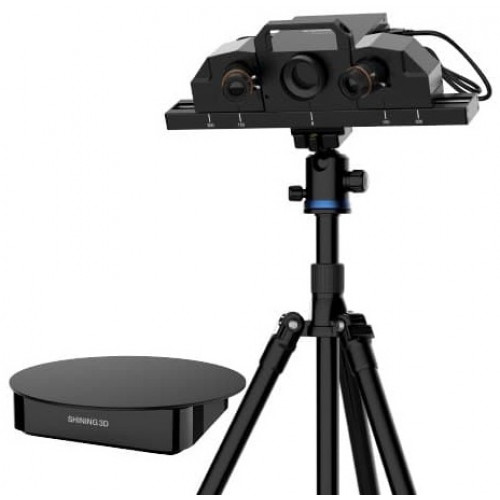

Стационарная схема с поворотным столом снимает человеческий фактор: камера и проектор жёстко откалиброваны, поэтому точность воспроизводится от детали к детали. Это делает настольные модели рабочим инструментом входного контроля, оцифровки архивов и потокового сканирования однотипных изделий.

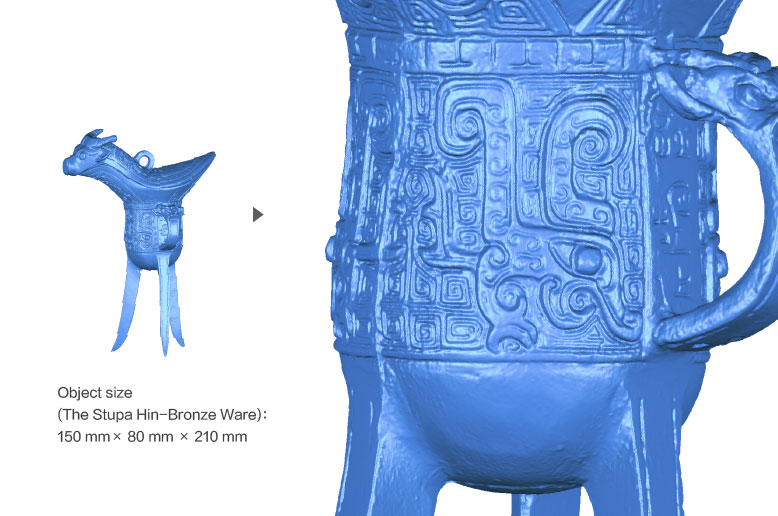

Поддержка цветного сканирования (да) позволяет получать фотореалистичные модели с текстурой — готовые для витрин, каталогов и AR-приложений. Текстура работает и как дополнительный канал данных при сшивке кадров.

Эргономика и эксплуатация: габариты 484x172x110 мм, вес 2.7 кг. Компактный корпус удобно держать на весу длительное время, а для выездных работ весь комплект помещается в небольшой кейс или рюкзак.

Куда дальше уходят данные после сканирования? Самый частый путь — 3D-печать копии или модифицированной версии детали. Второй — реверс-инжиниринг: по сетке строится параметрическая CAD-модель для производства. Третий — контроль качества: сравнение фактической геометрии с эталоном и протокол отклонений. Четвёртый — цифровой архив и визуализация для каталогов, музеев и образования. Один и тот же прибор закрывает все четыре сценария.

Почему стоит купить именно в LUWAM: мы сами работаем с этим оборудованием в проектах 3D-сканирования и знаем его сильные и слабые стороны не по презентациям, а из практики. Подскажем честно, если для вашей задачи модель избыточна или, наоборот, слабовата — и предложим оптимальный вариант. Плюс вы получаете гарантию, обучение и быструю доставку по России.

Полные технические характеристики

Смотрите также:
3D сканер 3DMakerpro Whale
3DMakerpro Moose Lite
Категория: Настольные 3D-сканеры
Реверс-инжиниринг по 3D-сканированию
Услуга 3D-сканирования объектов

Частые вопросы

Какая точность у Shining 3D Transcan C?
Заявленная точность сканирования — один снимок: до 0,035 при внутреннем малом поле зрения и до 0,05 при внешнем большом поле зрения. Этого достаточно для реверс-инжиниринга, контроля геометрии и подготовки моделей к 3D-печати.

Сканирует ли Shining 3D Transcan C цвет и текстуру?
Да, поддерживается цветное текстурное сканирование (да): на сетку накладывается реальная фактура объекта, а текстура дополнительно помогает сшивке кадров.

В каких форматах Shining 3D Transcan C выгружает модели?
Экспорт выполняется в форматах OBJ, 3MF, PLY, ASC, STL. Они напрямую открываются в CAD-системах, слайсерах и измерительном ПО — конвертеры не нужны.

Есть ли гарантия и помощь с запуском?
На всё оборудование предоставляется гарантия, условия гарантийного обслуживания фиксируются в счёте или договоре. Инженеры LUWAM помогают с настройкой и запуском — доступныобучение и техническая поддержка.

Как проходит оплата для юридических лиц?
Мы работаем с юридическими лицами по безналичному расчёту: выставляем счёт, при необходимости заключаем договор поставки. Стандартные условия — 100% предоплата, для крупных партий и регулярных закупок действуют специальные условия. Также возможна работа по лизингу через наших партнёров.
